4 Produktbeschreibung
4.1 SMA Power Control Module
Das SMA Power Control Module ist eine Multifunktionsschnittstelle, welche die Umsetzung von
Netzsystemdienstleistungen für je 1 Wechselrichter ermöglicht. Das Modul verfügt zusätzlich über ein
Multifunktionsrelais.
Für die Umsetzung der Netzsystemdienstleistungen empfängt das Modul Vorgaben des
Netzbetreibers über einen Rundsteuerempfänger. Es gibt insgesamt 16 Einstellmöglichkeiten bzw.
Eingangskombinationen. Das Modul kann folgende Netzsystemdienstleistungen umsetzen:
• Wirkleistungsbegrenzung mit den Stufen 0 %, 30 %, 60 % und 100 % der vereinbarten
Anschlusswirkleistung
• Für Anlagen mit einer Leistung von maximal 6 kW und ausschließlich in Verbindung mit
Wechselrichtern vom Typ SB xx00TL-21, SB xx00TLST-21, SB xx00SE-10:
– Fernabschaltung innerhalb von 50 ms
– Einengung der Frequenzgrenzen auf 49,5 Hz bis 50,5 Hz
Das Multifunktionsrelais kann z. B. für folgende Funktionen genutzt werden:
• Störmelder oder Betriebsmelder
• Externen Verbraucher steuern oder Batterien laden
• Schaltzustand des Netzrelais melden (Beginn der Einspeisung an den Netzbetreiber melden)

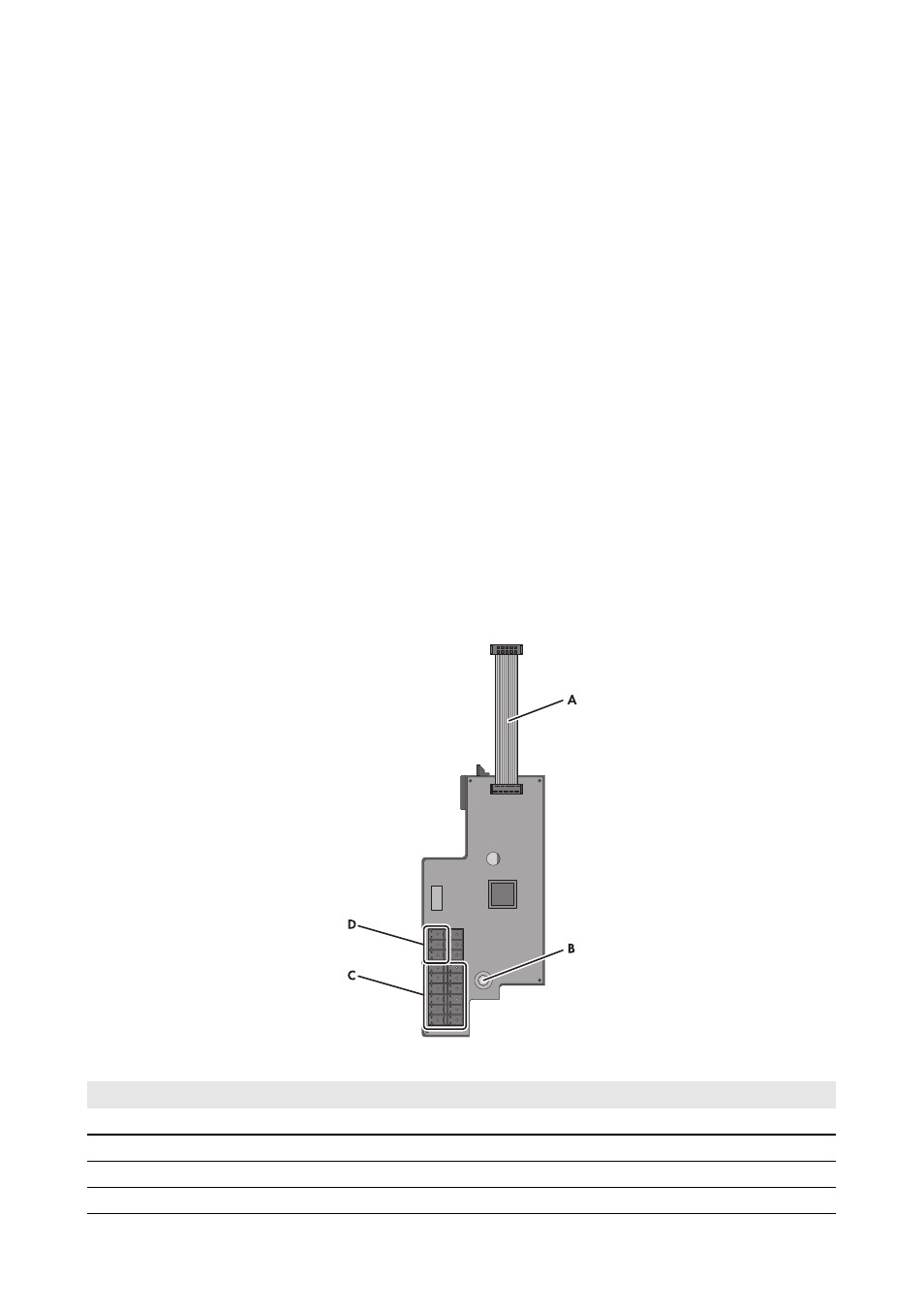

Abbildung 2: Aufbau des SMA Power Control Module
Position Bezeichnung
A Flachbandkabel
B Schraube zur Befestigung im Wechselrichter
C Anschlüsse für den Rundsteuerempfänger
D Anschluss „Multifunktionsrelais“
