5 Elektrischer Anschluss SMA Solar Technology AG
22 PCONTROLMOD-IA-de-15 Installationsanleitung
Vorgehen:
2. Das Anschlusskabel an den Rundsteuerempfänger anschließen (siehe Anleitung des
Rundsteuerempfängers). Dabei die nicht benötigten Adern bis zum Kabelmantel kürzen und die
Aderfarben notieren:
3. Das Anschlusskabel durch die Dichtung und die Kabelverschraubung in den Wechselrichter
einführen.
4. Das Anschlusskabel an den 6‑poligen Stecker anschließen:
• Benötigte Leitereinführungen des Steckers mit einem Schraubendreher entriegeln.
• Adern in die Leitereinführungen stecken. Dabei Zuordnung der notierten Aderfarben zu der
Pin-Belegung des Moduls beachten.
5. Den 6-poligen Stecker in den Anschluss des Moduls stecken. Dabei Pin-Belegung beachten.

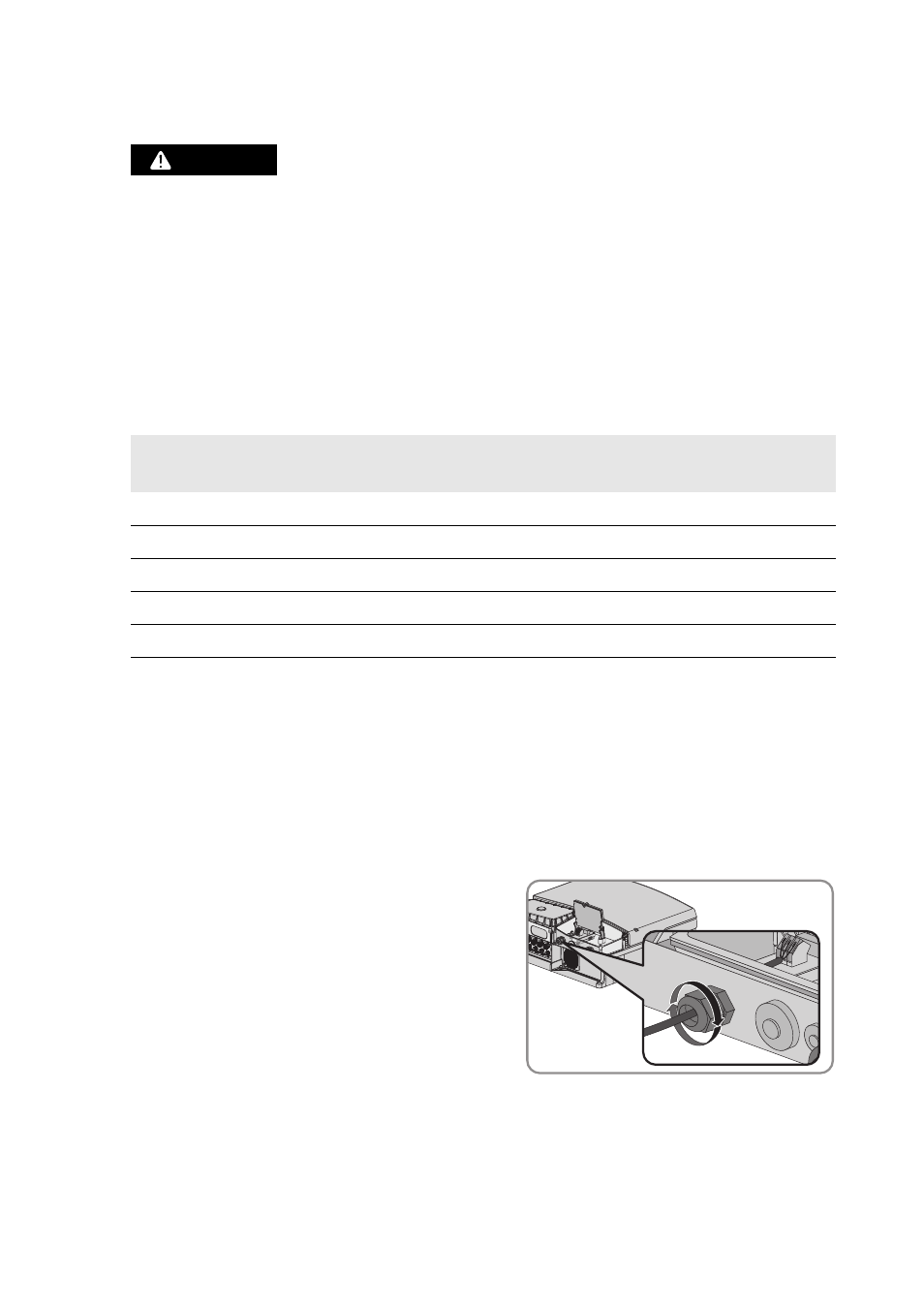

6. Überwurfmutter der Kabelverschraubung handfest
auf die Kabelverschraubung schrauben.
Dabei sicherstellen, dass das Kabel fest sitzt und
die Gehäuseöffnung des Wechselrichters dicht
verschlossen ist.
7. Display herunterklappen und Schraube handfest festdrehen.
8. Den Wechselrichter schließen und in Betrieb nehmen (siehe Anleitung des Wechselrichters).
1.
(&'")3
Lebensgefahr durch Stromschlag bei Falschanschluss des Rundsteuerempfängers
Bei Falschanschluss des Anschlusskabels an den Rundsteuerempfänger kann Netzspannung am
Modul anliegen.
• Die Adern des Anschlusskabels nicht an die Außenleiter des Rundsteuerempfängers
anschließen.
• Beim Anschluss sicherstellen, dass keine Brücke im Rundsteuerempfänger eingesetzt ist.
Rundsteuerempfänger
Signal Aderfarbe Modul
Pin-Belegung
+ 12 V Pin 5 / Pin 14
D4 Pin 4 / Pin 15
D3 Pin 3 / Pin 16
D2 Pin 2 / Pin 17
D1 Pin 1 / Pin 18
