SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung PCONTROLMOD-IA-de-15 29
Vorgehen:
1. Das Anschlusskabel an die Gegenstelle anschließen (siehe Anleitung der Gegenstelle). Dabei
die nicht benötigten Adern bis zum Kabelmantel kürzen und die Aderfarben notieren.
2. Das Anschlusskabel durch die Dichtung und die Kabelverschraubung in den Wechselrichter
einführen.
3. Das Anschlusskabel an den 3‑poligen Stecker anschließen:
• Benötigte Leitereinführungen des Steckers mit einem Schraubendreher entriegeln.
• Adern in die Leitereinführungen stecken. Dabei Zuordnung der notierten Aderfarben zu der
Pin-Belegung des Moduls beachten.
4. Den 3‑poligen Stecker an den Anschluss „Multifunktionsrelais“ des Moduls anschließen. Dabei
die Pin‑Belegung beachten.

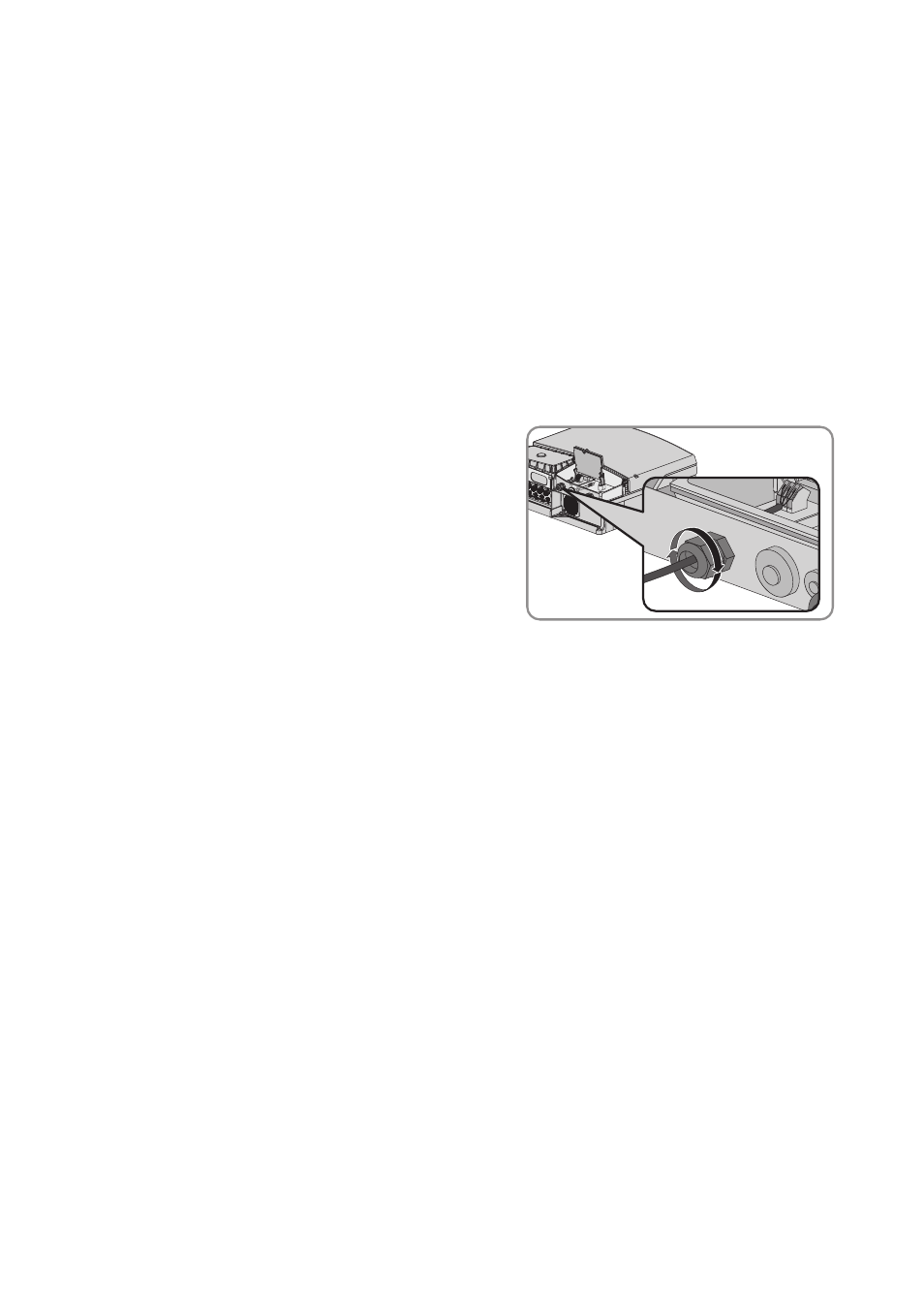

5. Überwurfmutter der Kabelverschraubung handfest
auf die Kabelverschraubung schrauben.
Dabei sicherstellen, dass das Kabel fest sitzt und
die Gehäuseöffnung des Wechselrichters dicht
verschlossen ist.
6. Display herunterklappen und Schraube handfest festdrehen.
7. Den Wechselrichter schließen und in Betrieb nehmen (siehe Anleitung des Wechselrichters).
8. Über ein Kommunikationsprodukt die Betriebsart des Multifunktionsrelais einstellen
(siehe Anleitung des Kommunikationsprodukts).
9. Wenn vorhanden, externe Versorgungsspannung des Multifunktionsrelais einschalten.
