5 Elektrischer Anschluss SMA Solar Technology AG
28 PCONTROLMOD-IA-de-15 Installationsanleitung
5.8.2 Gegenstelle an das Multifunktionsrelais anschließen
Voraussetzungen:
☐ Sie müssen die Anschlussvariante je nach gewünschter Funktion des Multifunktionsrelais
gewählt haben (siehe Kapitel 5.8.1 „Anschlussvarianten des Multifunktionsrelais“, Seite 24).
☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 9
„Technische Daten“, Seite 37).
☐ Die Gehäuseöffnung am Wechselrichter muss vorbereitet sein (siehe Kapitel 5.4, Seite 18).
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein
(siehe Kapitel 5.5, Seite 19).
☐ Sie dürfen nur Schütze verwenden, welche die Anschlussbedingungen des Multifunktionsrelais
erfüllen (siehe Kapitel 9 „Technische Daten“, Seite 37).

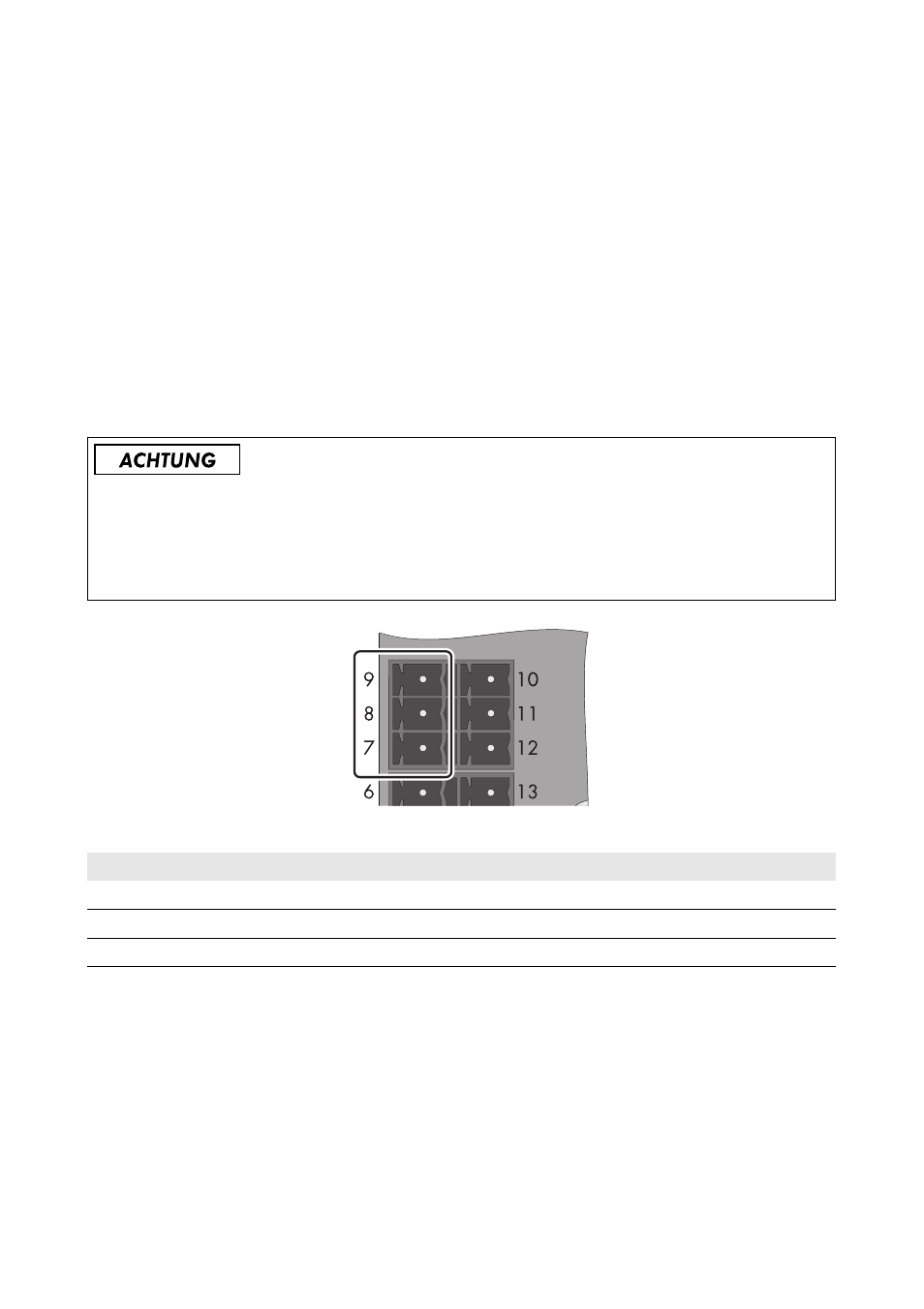

Abbildung 10: Pin-Belegung des Moduls am Anschluss „Multifunktionsrelais“
Zerstörung des Multifunktionsrelais durch zu hohe Kontaktbelastung
• Maximale Schaltspannung und maximalen Schaltstrom einhalten (siehe Kapitel 9
„Technische Daten“, Seite 37).
• Nur geeignete Schütze verwenden (siehe Kapitel 9 „Technische Daten“, Seite 37).
Pin Signal Erklärung
9 NC Ruhekontakt
8 NO Arbeitskontakt
7 CO Umschaltkontakt
