SMA Solar Technology AG

20

PCONTROLMOD-IA-de-15

Installationsanleitung

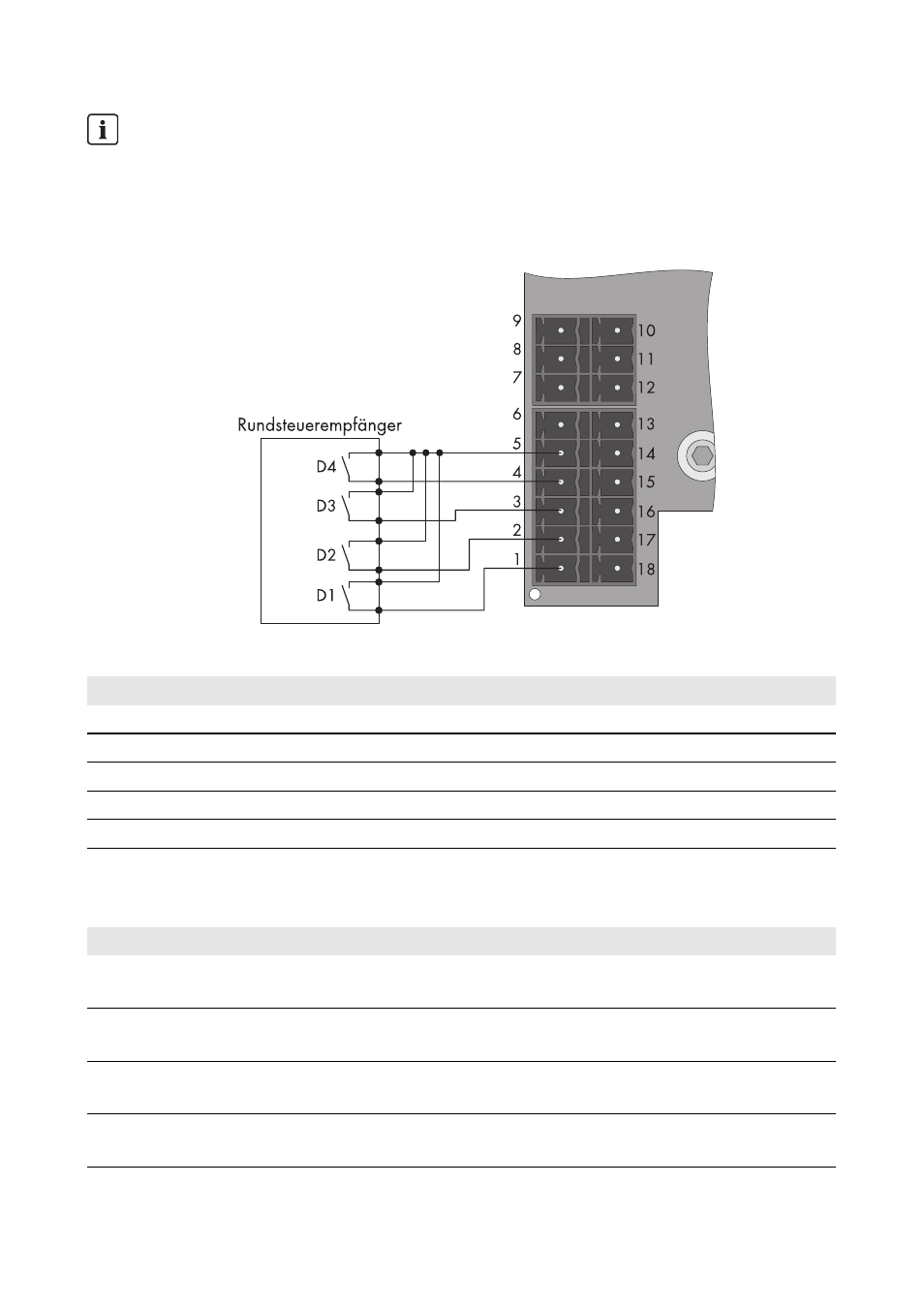

Abbildung 5: Pin-Belegung des Moduls an den Anschlüssen für den Rundsteuerempfänger

Funktionen der Signale D1 bis D4 im Betriebsmodus Fernabschaltung
(Werkseinstellungen für Italien)

Doppelte Ausführung der Anschlüsse für den Rundsteuerempfänger
Der Rundsteuerempfänger kann sowohl an die Pins 1 bis 5, als auch an die Pins 14 bis 18
angeschlossen werden.
Die Pins 1/18, 2/17, 3/16, 4/15 und 5/14 sind jeweils gebrückt, sodass ein Durchschleifen
der Signale des Rundsteuerempfängers möglich ist.

Pin

Signal

Pin 5 / Pin 14

+ 12 V

Pin 4 / Pin 15

D4

Pin 3 / Pin 16

D3

Pin 2 / Pin 17

D2

Pin 1 / Pin 18

D1

D1

D2

D3*

* Die Signale D3 und D4 werden im Betriebsmodus Fernabschaltung nicht ausgewertet.

D4*

Funktion

Geschlossen

Geschlossen

Offen/
Geschlossen

Offen/
Geschlossen

keine Vorgabe

Offen

Geschlossen

Offen/
Geschlossen

Offen/
Geschlossen

Fernabschaltung

Geschlossen

Offen

Offen/
Geschlossen

Offen/
Geschlossen

Einengung der
Frequenzgrenzen

Offen

Offen

Offen/
Geschlossen

Offen/
Geschlossen

Fernabschaltung
