SMA Solar Technology AG 5 Elektrischer Anschluss
Installationsanleitung PCONTROLMOD-IA-de-15 19

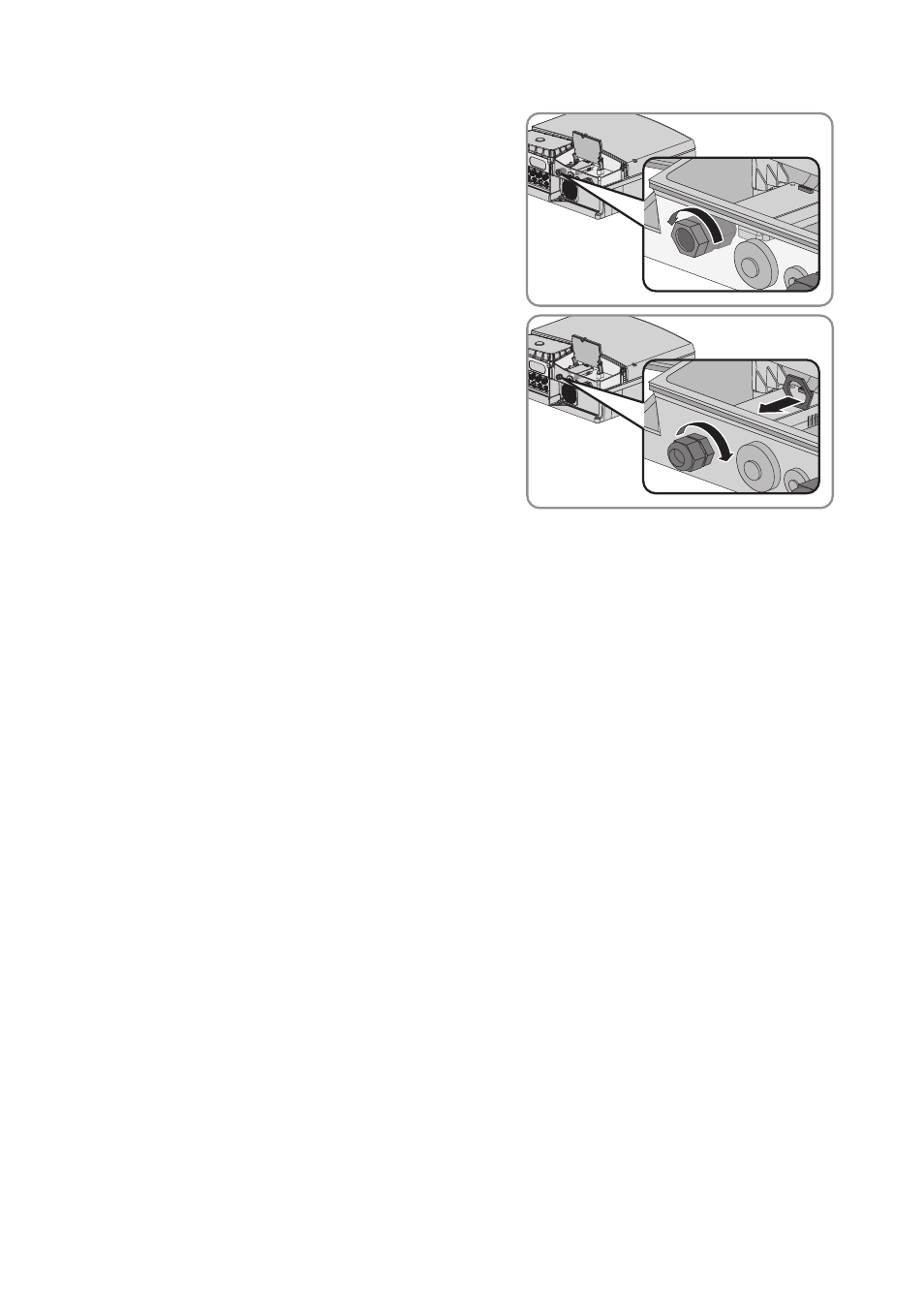

• Wenn die Gehäuseöffnung des
Wechselrichters mit einer umgekehrt
eingebauten Kabelverschraubung
verschlossen ist, äußere Gegenmutter
losdrehen und Kabelverschraubung
entnehmen.
2. Kabelverschraubung von außen einsetzen und mit
der Gegenmutter von innen festschrauben.
3. Wenn 2 Kabel durch die Kabelverschraubung geführt werden müssen, 1-Loch-Dichtung
herausdrücken und durch 2-Loch-Dichtung ersetzen. Dabei sicherstellen, dass die
Gehäuseöffnung des Wechselrichters dicht verschlossen ist.
5.5 Anschlusskabel für Anschluss an mehrpolige Stecker
vorbereiten
Die Anschlusskabel bereiten Sie immer nach folgendem Vorgehen für den Anschluss an die
mehrpoligen Stecker vor.
Vorgehen:
1. An dem Ende des Anschlusskabels, das an den mehrpoligen Stecker angeschlossen werden
soll, 4 cm Kabelmantel entfernen.
2. Die nicht benötigten Adern bis zum Kabelmantel kürzen.
3. Die Adern 6 mm abisolieren.
5.6 Rundsteuerempfänger anschließen
Zusätzliches benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Rundsteuerempfänger mit 4 Ausgängen (siehe Abbildung 5)
☐ 1 oder 2 Anschlusskabel (siehe Kapitel 5.2 „Kabelanforderungen“, Seite 14)
Voraussetzungen:
☐ Das Anschlusskabel muss für den Anschluss an den mehrpoligen Stecker vorbereitet sein
(siehe Kapitel 5.5 „Anschlusskabel für Anschluss an mehrpolige Stecker
vorbereiten“, Seite 19).
☐ Die Gehäuseöffnung am Wechselrichter muss vorbereitet sein (siehe Kapitel 5.4
„Gehäuseöffnung am Wechselrichter vorbereiten“, Seite 18).
