5 Elektrischer Anschluss SMA Solar Technology AG
18 PCONTROLMOD-IA-de-15 Installationsanleitung

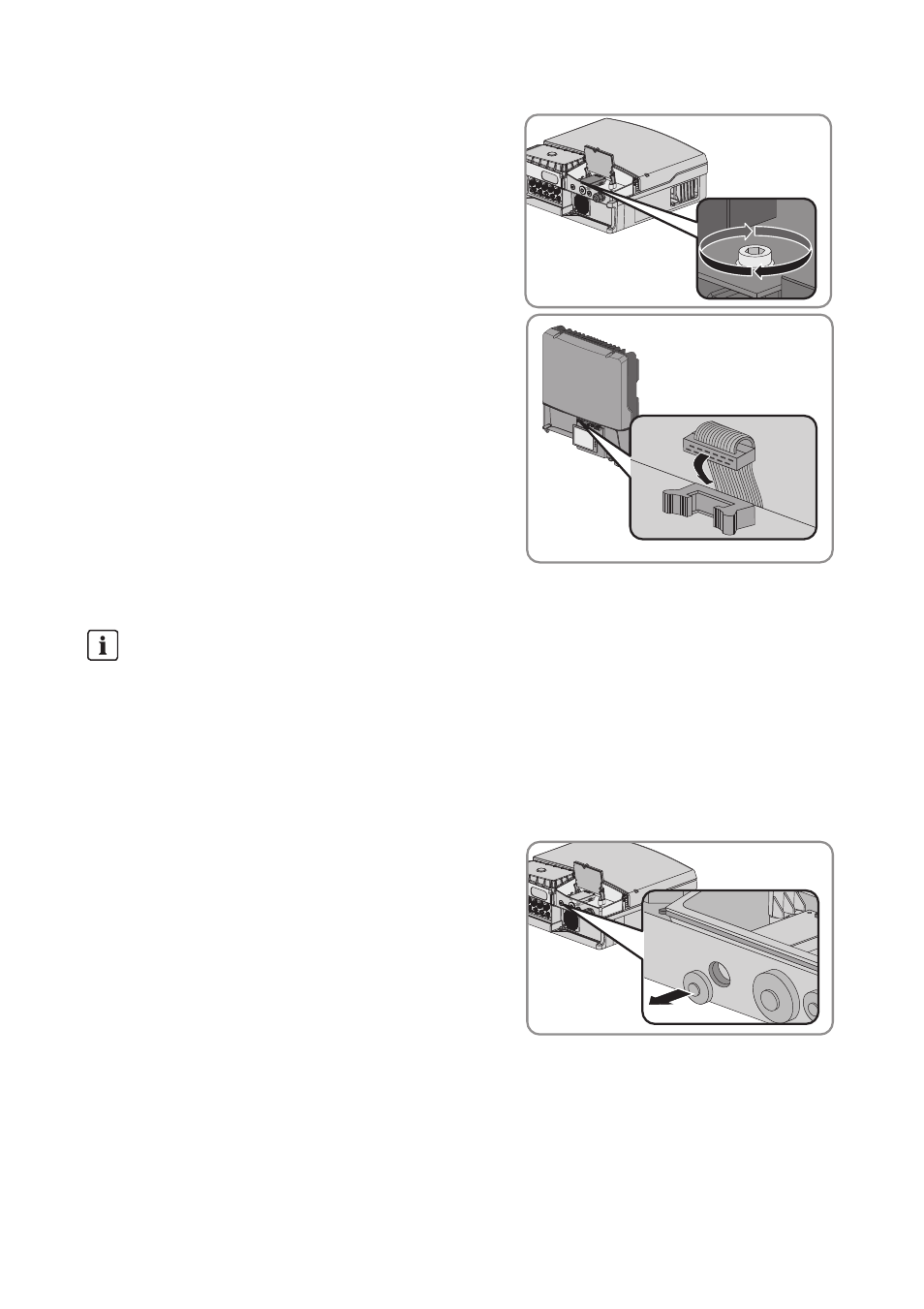

5. Die Schraube am Modul mit einem
Innensechskant-Schlüssel (SW 3) festschrauben
(Anzugsdrehmoment: 1,5 Nm).
6. Das Display herunterklappen.
7. Das Flachbandkabel in die linke Buchse am Display
des Wechselrichters stecken.
5.4 Gehäuseöffnung am Wechselrichter vorbereiten
Vorgehen:
1. Kabelverschraubung vorbereiten:
• Wenn die Gehäuseöffnung des
Wechselrichters mit einem Blindstopfen
verschlossen ist, den Blindstopfen aus der
Gehäuseöffnung drücken.
Dargestellte Grafiken
In diesem Kapitel wird exemplarisch nur das Vorbereiten der Gehäuseöffnungen am
Wechselrichter Sunny Tripower grafisch dargestellt. Die Vorgehensweise für den Anschluss an
das Modul ist bei allen Wechselrichtern identisch. Ausschließlich die Umgebung unterscheidet
sich.
