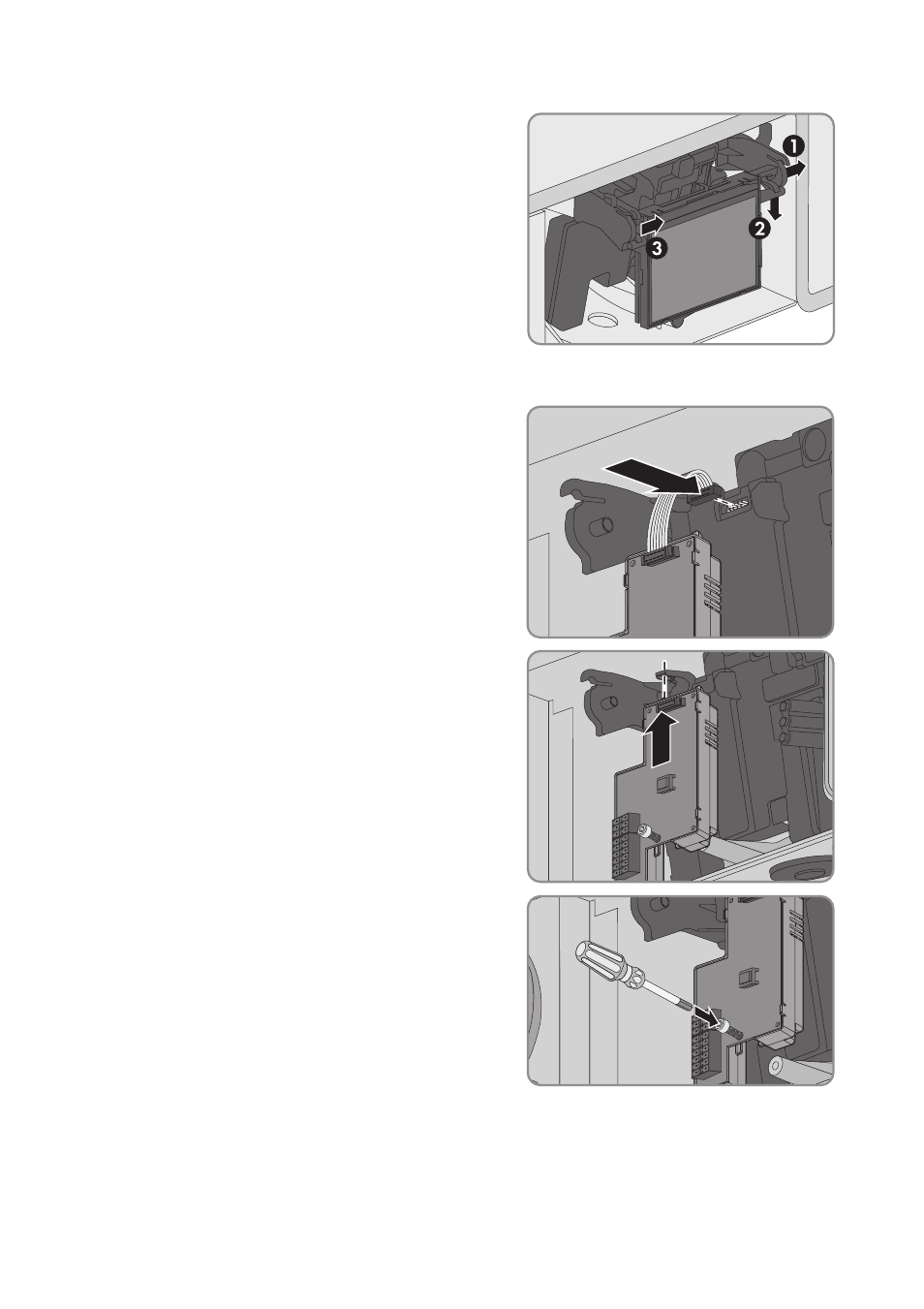

• Rechte Halterung nach außen drücken.
• Das Display aus der rechten Halterung
herausführen.
• Das Display aus der linken Halterung
herausführen.
• Das Display an einem sicheren Ort ablegen.
3. Das Flachbandkabel des Moduls in die Buchse auf
der Display-Baugruppe stecken.
4. Das Modul in den Wechselrichter einsetzen. Dazu
die linke Führungsnase am Modul in die
Aussparung der Kunststoffhalterung der
Display-Baugruppe führen.
5. Die Schraube am Modul mit einem
Innensechskant-Schlüssel (SW 3) festschrauben
(Anzugsdrehmoment: 1,5 Nm)
