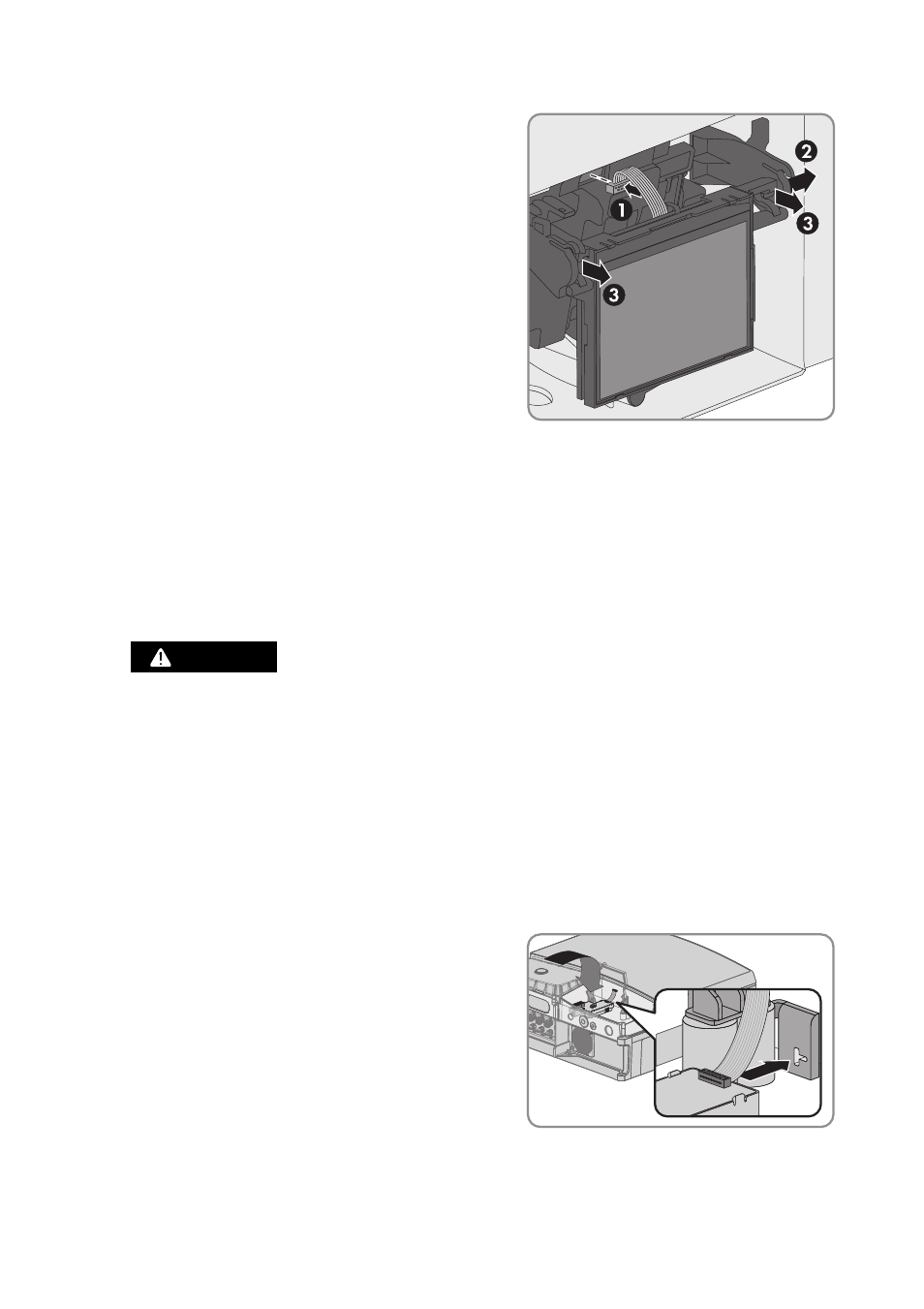

6. Das Display einbauen:
• (1) Den Stecker des Flachbandkabels in die
Buchse auf der Display-Baugruppe stecken.
• (2) Das Display in die rechte Halterung führen.
• (3) Das Display in die linke Halterung führen.
5.3.2 Modul in den Sunny Tripower / Sunny Boy einbauen
Voraussetzung:
☐ Die Firmware-Version des Wechselrichters wird unterstützt (siehe Kapitel 2.3 „Unterstützte
Produkte“, Seite 8). Falls nötig die Firmware des Wechselrichters aktualisieren
(siehe Technische Beschreibung „Firmware‑Update mit SD-Karte“ unter www.SMA-Solar.com).
Vorgehen:
2. Schraube des Displays lösen und Display hochklappen, bis es einrastet.
3. Wenn auf dem Montageplatz des Moduls eine andere Kommunikationsschnittstelle montiert ist,
diese demontieren (siehe Installationsanleitung der Kommunikationsschnittstelle).
4. Das Modul in den Wechselrichter einsetzen und
das Flachbandkabel hinter dem Display nach oben
führen. Dabei muss die Führungsnase an der
hinteren Kante des Moduls in das Loch in der
Kunststoffhalterung im Wechselrichter treffen.
1.
(&'")3
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters
An den spannungsführenden Bauteilen des Wechselrichters liegen hohe Spannungen an. Das
Berühren spannungsführender Bauteile führt zum Tod oder zu schweren Verletzungen.
• Den Wechselrichter AC- und DC-seitig spannungsfrei schalten und öffnen
(siehe Anleitung des Wechselrichters). Dabei Wartezeit zum Entladen der Kondensatoren
einhalten.
