5 Elektrischer Anschluss SMA Solar Technology AG
14 PCONTROLMOD-IA-de-15 Installationsanleitung

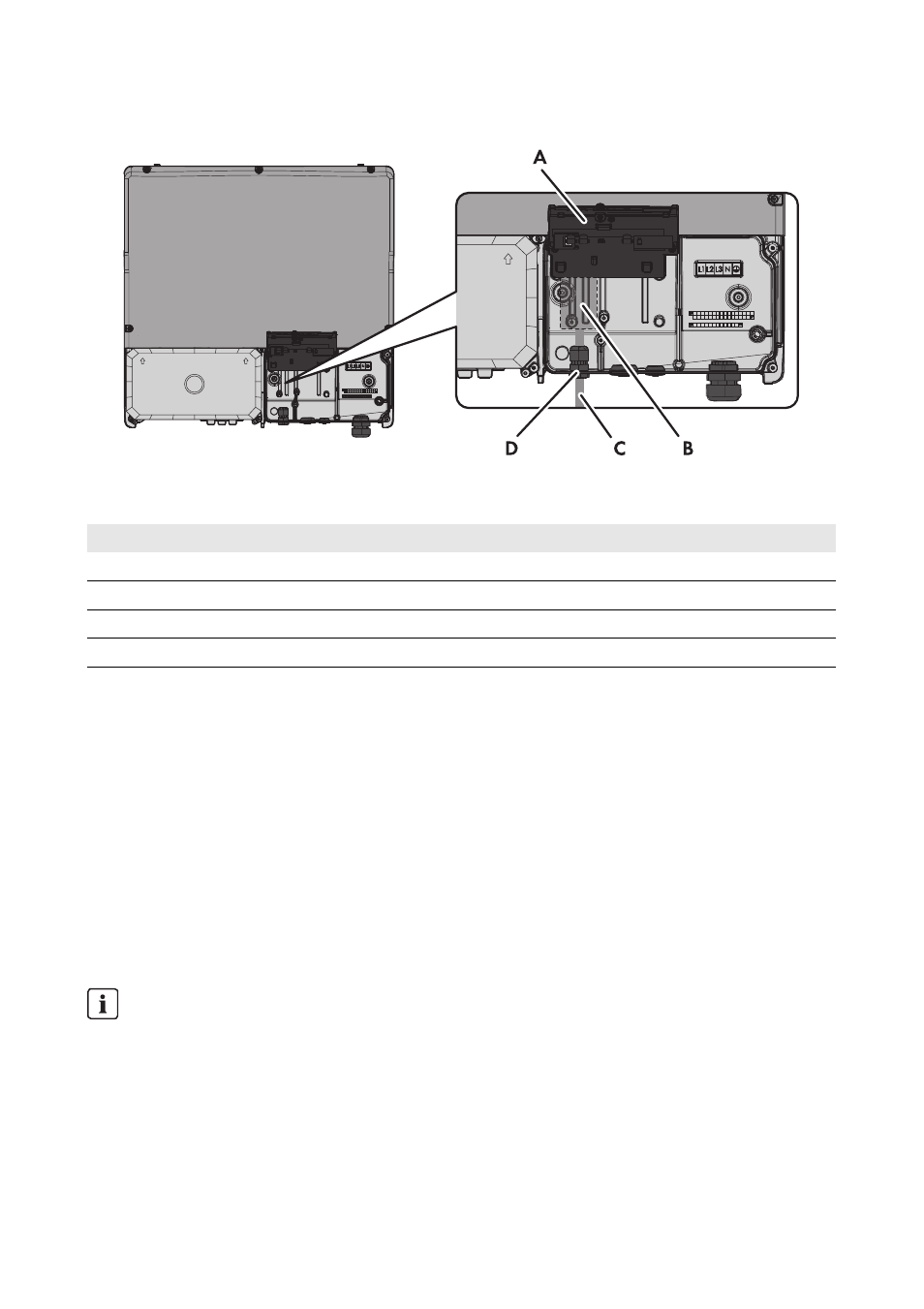

Montageposition und Kabelweg im Sunny Tripower / Sunny Boy
Abbildung 4: Montageposition und Kabelweg im Sunny Tripower / Sunny Boy bei geöffnetem unteren
Gehäusedeckel und hochgeklapptem Display
5.2 Kabelanforderungen
☐ UV-beständig bei Verlegung im Außenbereich
☐ Kabeldurchmesser bei Verwendung der 1-Loch-Dichtung
(1 Kabel pro Kabelverschraubung): 5 mm … 13 mm
☐ Kabeldurchmesser bei Verwendung der 2-Loch-Dichtung
(2 Kabel pro Kabelverschraubung): 6,0 mm
☐ Leiterquerschnitt: 0,5 mm
2
… 1,5 mm
2
☐ Maximale Kabellänge: 100 m
☐ Erforderliche Aderanzahl für den Anschluss des Rundsteuerempfängers: mindestens 5 Adern
☐ Erforderliche Aderanzahl für den Anschluss an das Multifunktionsrelais: mindestens 2 Adern
Position Bezeichnung
A Display des Wechselrichters (hochgeklappt)
B Montageposition des Moduls
C Kabelweg zum Modul
D Kabelverschraubung M20 x 1,5
Gemeinsames Anschlusskabel
Sie können für den Anschluss von Rundsteuerempfänger und Multifunktionsrelais 1
Anschlusskabel mit mindestens 7 Adern verwenden.
