5.7 Signal des Rundsteuerempfängers für weitere Wechselrichter
nutzen
Zusätzliches benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Anschlusskabel für jeden weiteren Wechselrichter (siehe Kapitel 5.2
„Kabelanforderungen“, Seite 14)
Voraussetzungen:
☐ In allen Wechselrichtern muss das Modul eingebaut sein (siehe Kapitel 5.3 „Einbau des
Moduls“, Seite 15).
☐ Der Rundsteuerempfänger muss an eines der Module angeschlossen sein (siehe Kapitel 5.6
„Rundsteuerempfänger anschließen“, Seite 19).
☐ Die benötigten Gehäuseöffnungen an allen Wechselrichtern müssen vorbereitet sein
(siehe Kapitel 5.4 „Gehäuseöffnung am Wechselrichter vorbereiten“, Seite 18).
☐ Das Anschlusskabel muss an beiden Enden für den Anschluss an einen mehrpoligen Stecker
vorbereitet sein (siehe Kapitel 5.5 „Anschlusskabel für Anschluss an mehrpolige Stecker
vorbereiten“, Seite 19).

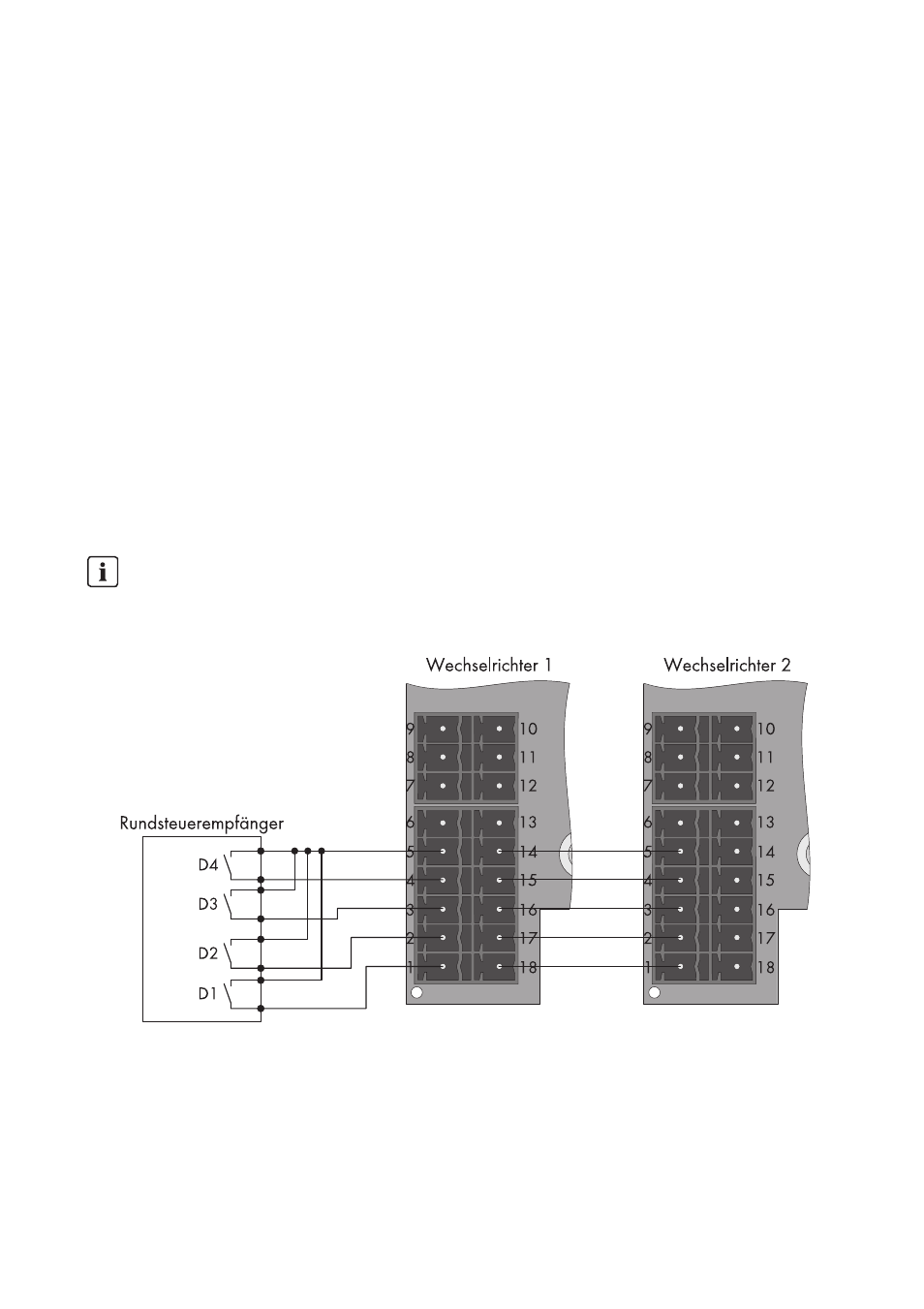

Abbildung 6: Verkabelung für die Weiterleitung des Signals vom Rundsteuerempfänger (Beispiel)
Maximal 5 Module in Parallelschaltung möglich
Sie können das Signal von 1 Rundsteuerempfänger für maximal 5 Wechselrichter mit Modul
nutzen.
