Elektrischer Anschluss
SMA Solar Technology AG
30
SB30TL_40TL_50TL-IDE103630
Installationsanleitung

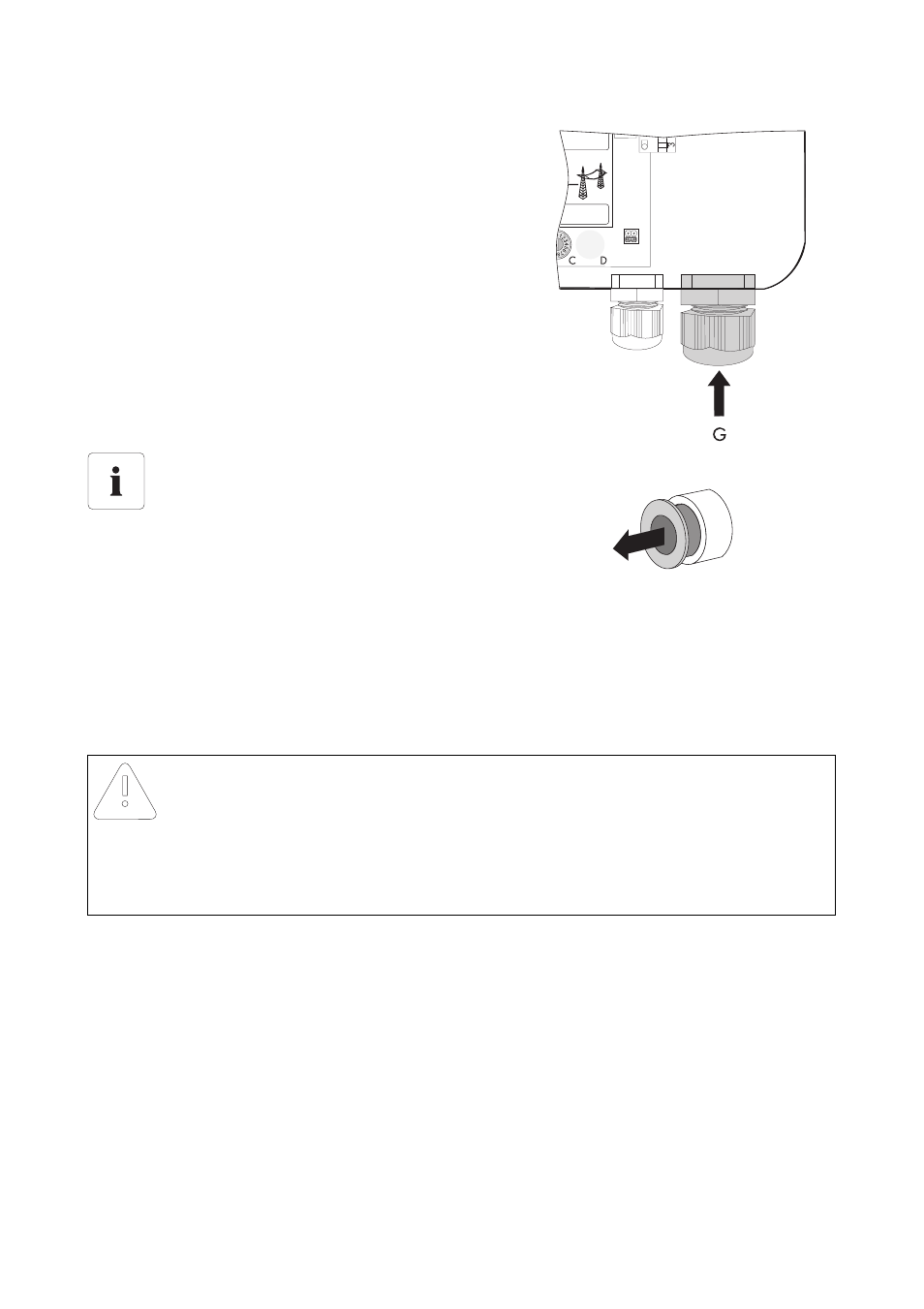

7. Überwurfmutter der AC-Kabelverschraubung (G)
abdrehen und Blindstopfen aus der
Kabelverschraubung entfernen.
8. Das Kabel durchziehen.
9. Klemmen der AC-Klemme ganz hochklappen.
Dichtung in der AC-Kabelverschraubung
In der Kabelverschraubung befindet sich eine
zweiteilige Dichtung. Bei Bedarf inneren
Einsatz entfernen, um z. B. ein dickeres Kabel
durchzuführen.
Folgende Richtwerte gelten:
• Kabeldurchmesser mit Dichtung und Einsatz: 12 mm … 16 mm
• Kabeldurchmesser nur mit Dichtung ohne Einsatz: 15 mm … 21 mm
ACHTUNG!
Brandgefahr beim Anschluss von 2 Leitern an einer Klemme.
Beim Anschluss von 2 Leitern pro Klemme besteht durch einen schlechten elektrischen
Kontakt eine Überhitzungs- oder Brandgefahr.
• Maximal einen Leiter pro Klemme anschließen.
