Elektrischer Anschluss SMA Solar Technology AG
52 SB30TL_40TL_50TL-IDE103630 Installationsanleitung

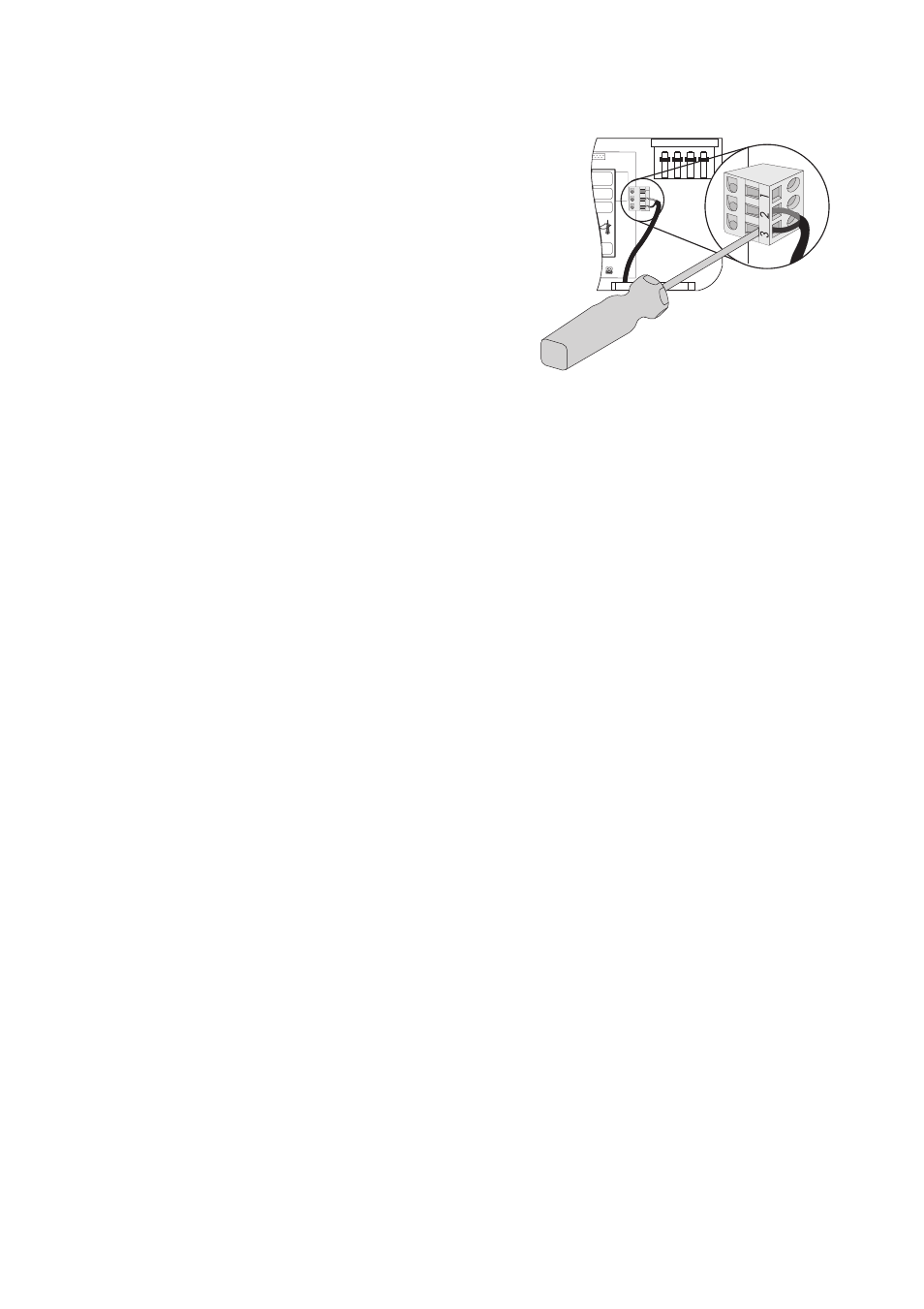

5. Adern mit Hilfe eines Schraubendrehers an die
Anschlussklemme anschließen.
Im Anschlussplan ist dargestellt, wo die Adern
angeschlossen werden, je nachdem ob eine
Betriebs- oder Fehlermeldung gewünscht ist.
6. Überwurfmutter wieder fest auf die Kabelverschraubung drehen.
7. Den Wechselrichter schließen, wie in Kapitel 7.3 „Wechselrichter schließen“ (Seite 65)
beschrieben.
8. Versorgungsspannung einschalten.
☑ Das Multifunktionsrelais ist jetzt in Betrieb.
5.6.3 Kommunikationsmodul
Der Wechselrichter kann mit einem Kommunikationsmodul ausgerüstet werden, um mit speziellen
Datenerfassungsgeräten (z. B. Sunny WebBox) oder einem PC mit entsprechender Software
(z. B. Sunny Data Control) drahtgebunden zu kommunizieren.
Einen detaillierten Verdrahtungsplan und die Beschreibung für den Einbau finden Sie in der Anleitung
des Kommunikationsmoduls.
