SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB30TL_40TL_50TL-IDE103630 39
5.4.5 PV-Generator (DC) anschließen

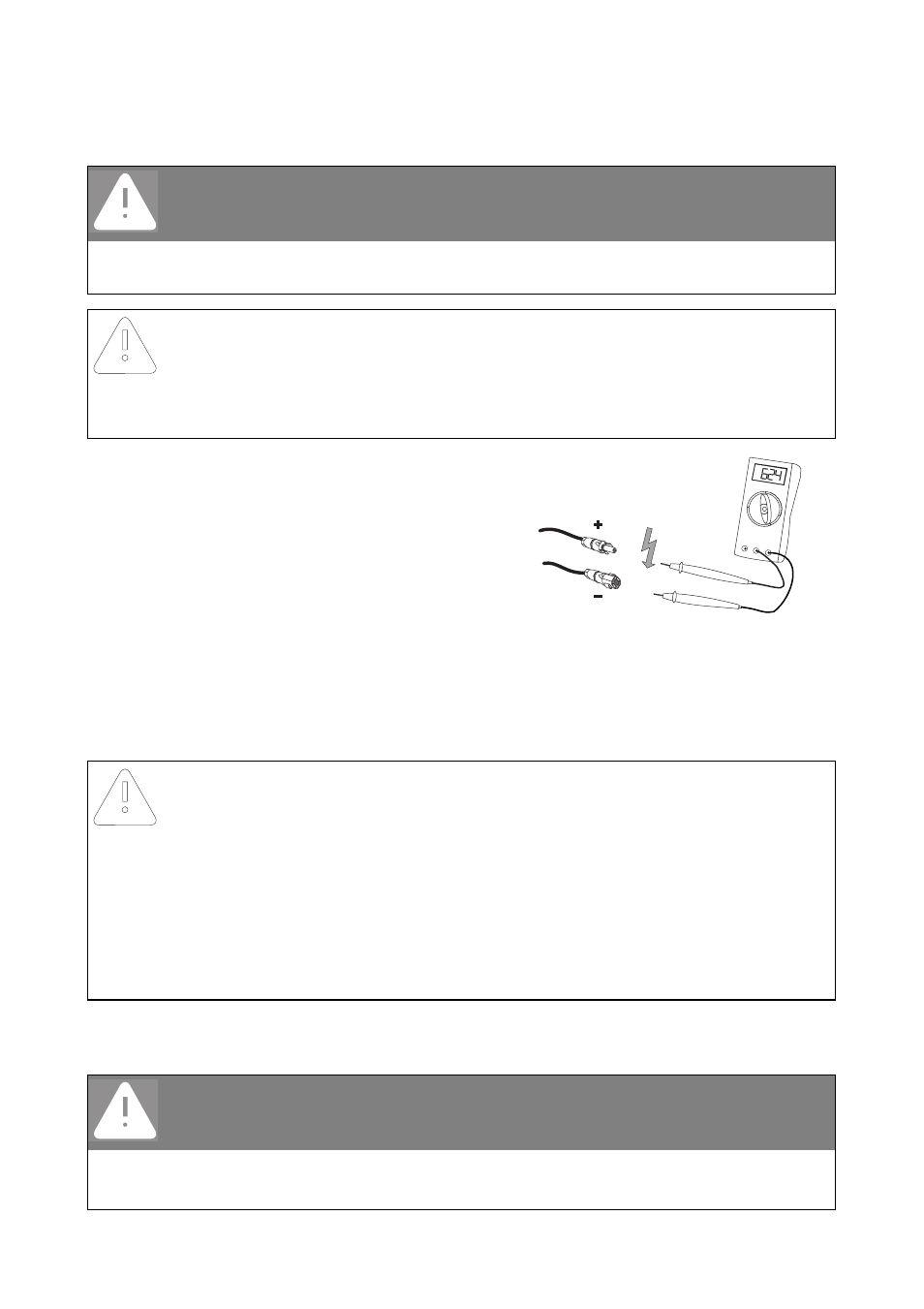

1. Anschlussleitungen der PV-Module auf richtige
Polarität und Einhaltung der maximalen
Eingangsspannung des Wechselrichters prüfen.
Bei einer Umgebungstemperatur über 10 °C sollte
die Leerlaufspannung der PV-Module nicht mehr als
90 % der maximalen Eingangsspannung des
Wechselrichters betragen. Prüfen Sie andernfalls
die Anlagenauslegung und die Verschaltung der
PV-Module. Bei niedrigeren
Umgebungstemperaturen kann die maximale
Eingangsspannung des Wechselrichters sonst
überschritten werden.
2. Strings auf Erdschluss prüfen, wie in Kapitel 11.1 „PV-Generator auf Erdschluss prüfen“
(Seite 81) beschrieben.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter
ausgeschaltet und gegen Wiedereinschalten gesichert ist.
ACHTUNG!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V
einsetzen.
ACHTUNG!
Zerstörung des Wechselrichters durch Überspannung!
Überschreitet die Spannung der PV-Module die maximale Eingangsspannung des
Wechselrichters, so kann dieser durch Überspannung zerstört werden. Alle
Gewährleistungsansprüche erlöschen.
• Keine Strings mit einer höheren Leerlaufspannung als die maximale
Eingangsspannung des Wechselrichters an den Wechselrichter anschließen.
• Anlagenauslegung prüfen.
GEFAHR!
Lebensgefahr durch Stromschlag!
• Keine Strings anschließen, in denen ein Erdschluss vorliegt.
• Zuerst den Erdschluss im jeweiligen String beseitigen.
