SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB30TL_40TL_50TL-IDE103630 49
5.6.2 Multifunktionsrelais
Der Wechselrichter ist serienmäßig mit einem Multifunktionsrelais ausgestattet. Dieses schaltet
zeitgleich mit der roten Fehler-LED neben dem Display. Weitere Funktionen des Multifunktionsrelais
finden Sie in der Technischen Beschreibung „Multifunktionsrelais und OptiTrac Global Peak” im
Downloadbereich unter www.SMA.de. Diese zusätzlichen Funktionen können über ein Firmware-
Update nachgerüstet werden.
Sie haben die Möglichkeit, sowohl für den Fehlerfall als auch für den ungestörten Betrieb einen
eigenen Verbraucher anzuschließen.
Folgende Spannungen und Ströme können geschaltet werden:
Leitungsanforderungen
Kabel- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein.
Leitungsschutzschalter
Wenn Sie das Multifunktionsrelais an das öffentliche Stromnetz anschließen, müssen Sie das
Multifunktionsrelais mit einem eigenen Leitungsschutzschalter absichern.
Spannung Strom
AC max. 240 V max. 1,0 A
DC max. 30 V max. 1,0 A

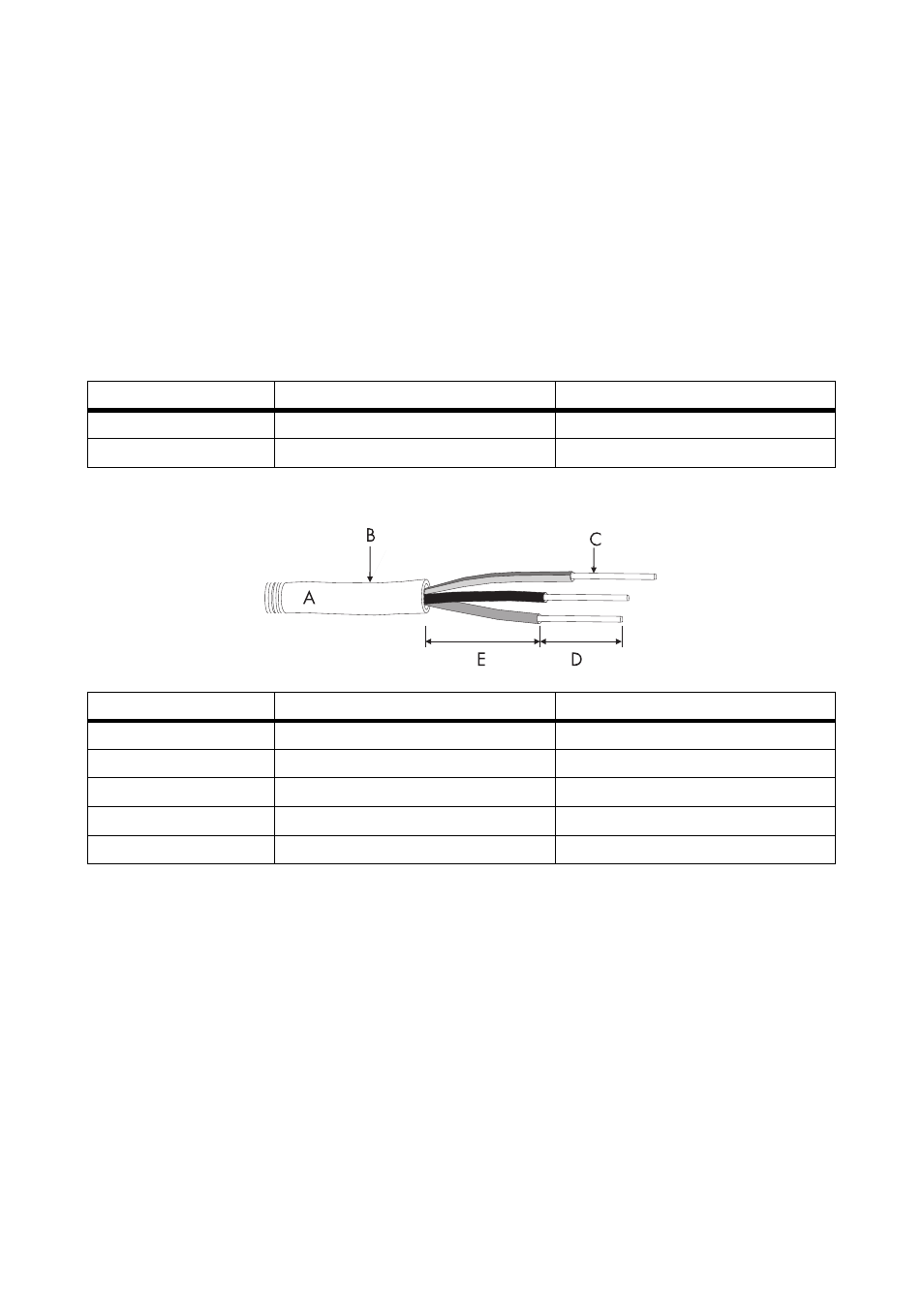

Position Bezeichnung Wert
A Kabeltyp doppelt isoliert
B Außendurchmesser 5 mm … 12 mm
C Aderquerschnitt 0,08 mm² … 2,5 mm²
D Abisolierlänge max. 8 mm
E Abmantellänge max. 15 mm
