SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB30TL_40TL_50TL-IDE103630 51
Vorgehensweise beim Anschluss
1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 62) beschrieben.

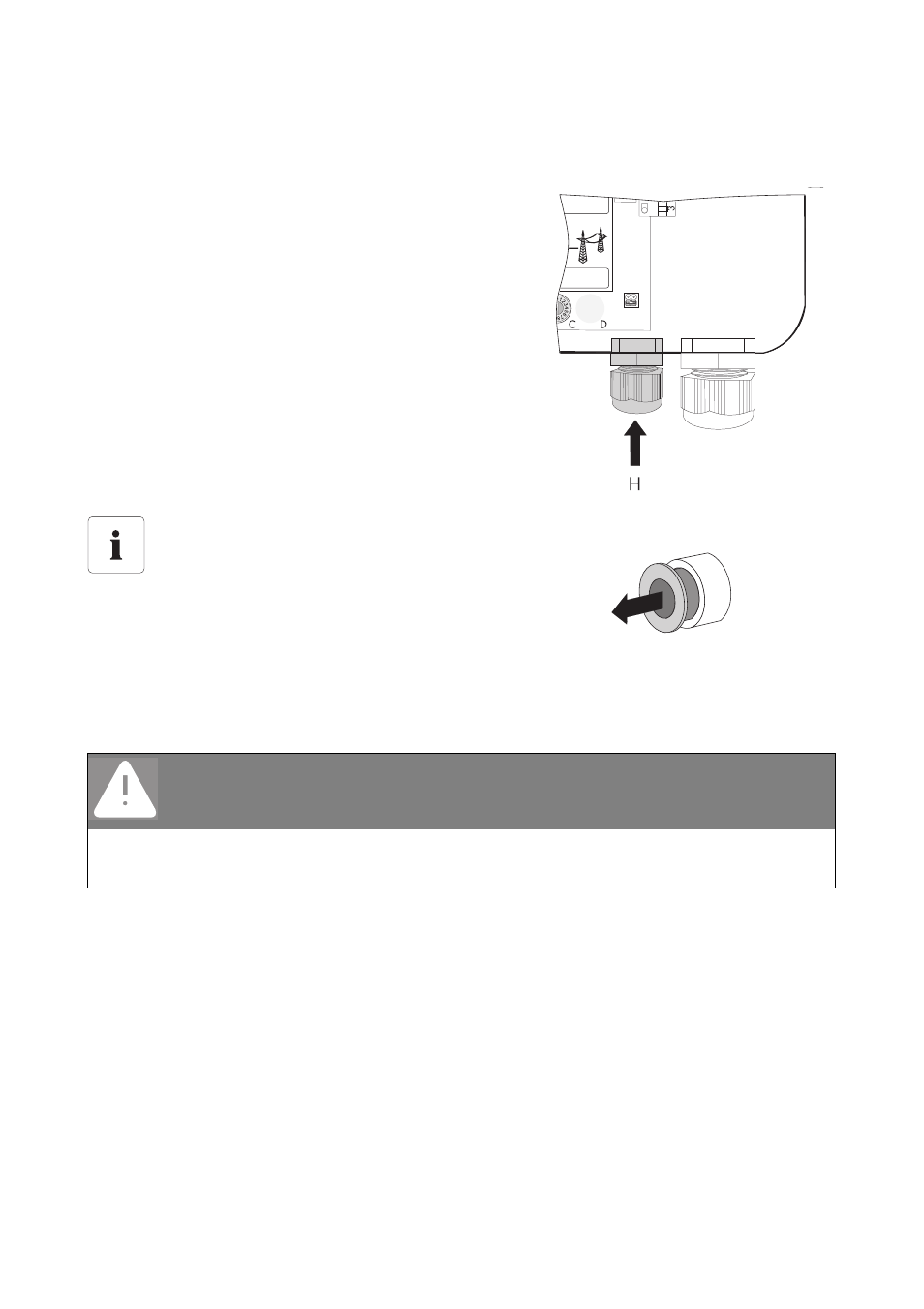

2. Überwurfmutter der Kabelverschraubung (H) etwas
lösen und Blindstopfen aus der
Kabelverschraubung entfernen.
3. Kabel in den Wechselrichter einführen.
4. Adern maximal 8 mm abisolieren.
Dichtung in der Kabelverschraubung
In der Kabelverschraubung befindet sich eine
zweiteilige Dichtung. Bei Bedarf inneren
Einsatz entfernen, um z. B. ein dickeres Kabel
durchzuführen.
Folgende Richtwerte gelten:
• Kabeldurchmesser mit Dichtung und Einsatz: 5 mm … 7 mm
• Kabeldurchmesser mit Dichtung ohne Einsatz: 7 mm …13 mm
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Kein einfach isoliertes Kabel verwenden.
• Kabelummantelung maximal 15 mm entfernen.
