4. Verschraubung zum Gewinde schieben und mit einem Drehmoment von 2 Nm zudrehen.
☑ Die DC-Steckverbinder sind fertig konfektioniert und können nun an den Wechselrichter
angeschlossen werden, wie in Kapitel 5.4.5 „PV-Generator (DC) anschließen“ (Seite 39)
beschrieben.

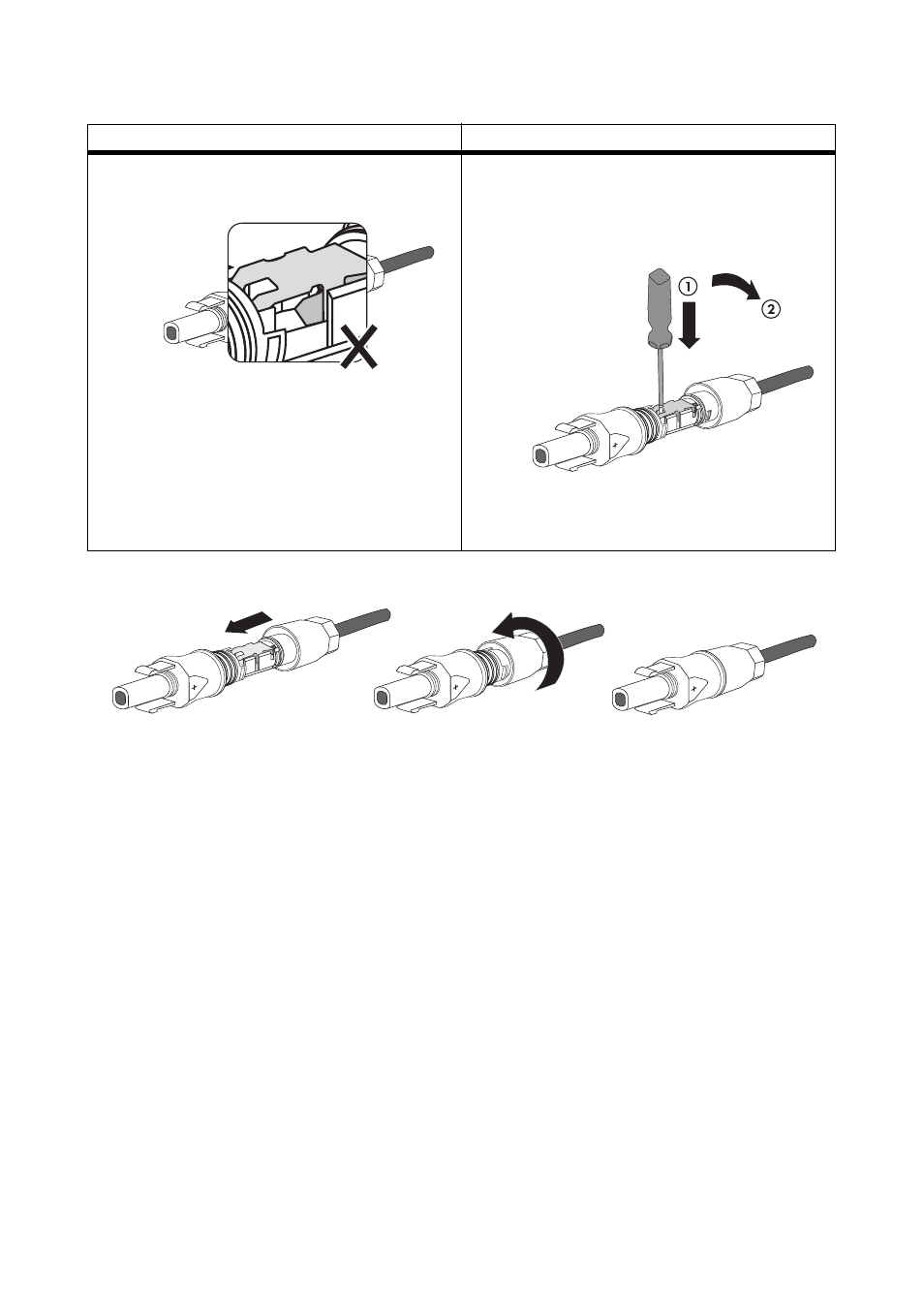

☑ Wenn die Leiter nicht in der Kammer zu
sehen sind, sitzt die Leitung nicht korrekt.
• Den Klemmbügel mit Hilfe eines
Schraubendrehers lösen. Dabei sollte die
Klingenbreite des Schraubendrehers
3,5 mm betragen.
• Leitung entnehmen und erneut mit Punkt 1
beginnen.
Ergebnis Maßnahme
