Elektrischer Anschluss SMA Solar Technology AG
40 SB30TL_40TL_50TL-IDE103630 Installationsanleitung

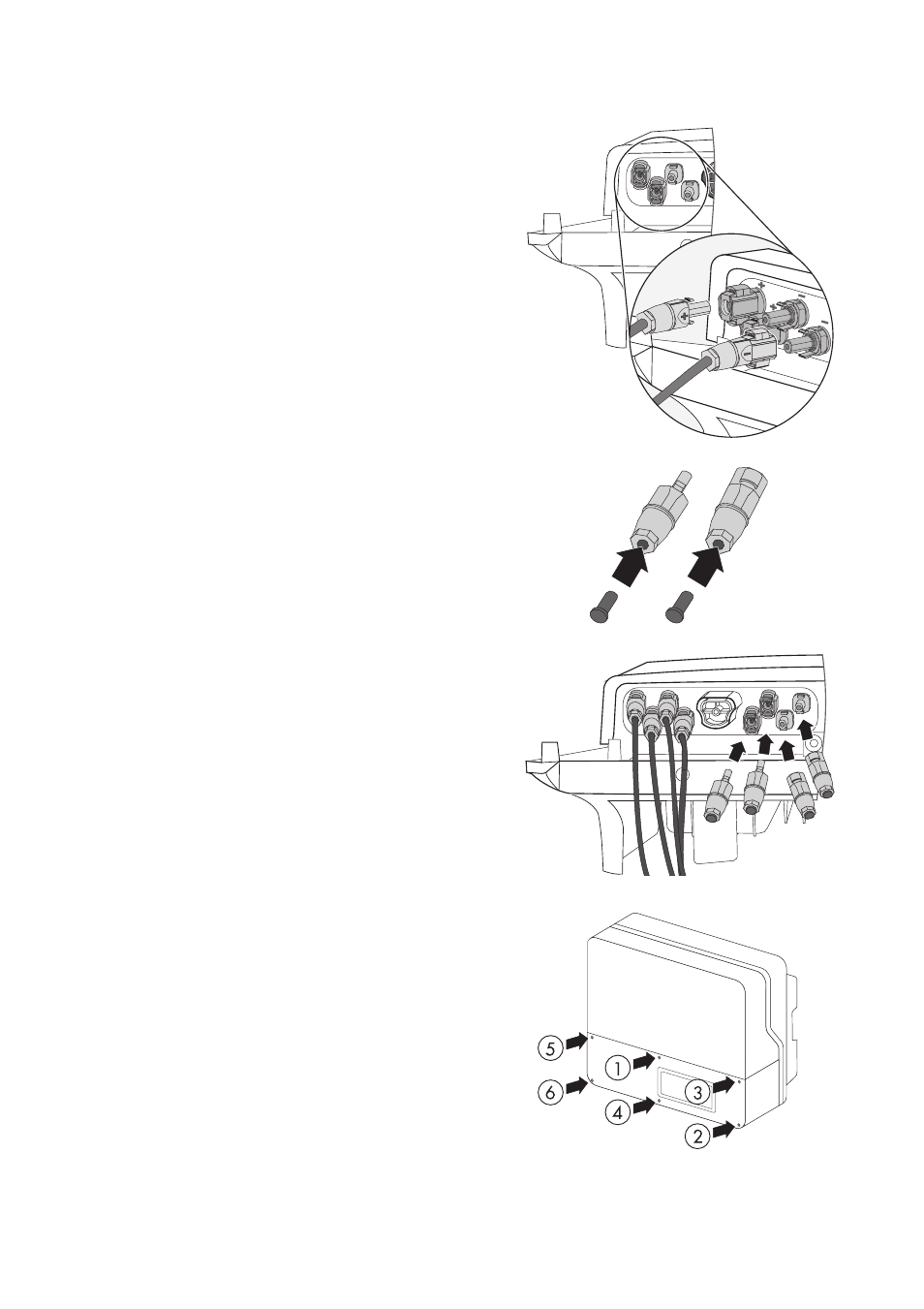

3. Die DC-Steckverbinder auf richtige Polarität prüfen
und anschließen.
Zum Entriegeln der DC-Steckverbinder siehe Kapitel
7.2 „Wechselrichter öffnen“ (Seite 62).
Der Sunny Boy 3000TL hat nur den
Eingangsbereich A!
4. Um die Dichtigkeit am Wechselrichter herzustellen,
müssen alle nicht benötigten DC-Eingänge wie folgt
verschlossen werden:
– Mitgelieferte Dichtstopfen in die nicht
benötigten DC-Steckverbinder stecken.
Die Dichtstopfen nicht in die DC-Eingänge am
Wechselrichter stecken.
– Die DC-Steckverbinder mit Dichtstopfen in die
zugehörigen DC-Eingänge am Wechselrichter
stecken.
5. Den Deckel mit den 6 Schrauben wieder
verschließen.
Schrauben in der rechts abgebildeten Reihenfolge
und mit einem Drehmoment von 1,4 Nm anziehen.
