SMA Solar Technology AG Fehlersuche
Installationsanleitung SB30TL_40TL_50TL-IDE103630 81
11 Fehlersuche
11.1 PV-Generator auf Erdschluss prüfen
Wenn der Wechselrichter die Ereignisnummer „35”, „36” oder „37” anzeigt, liegt vermutlich ein
Erdschluss im PV-Generator vor.
Prüfen Sie die Strings auf Erdschluss wie im Folgenden beschrieben:
1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 62) beschrieben.

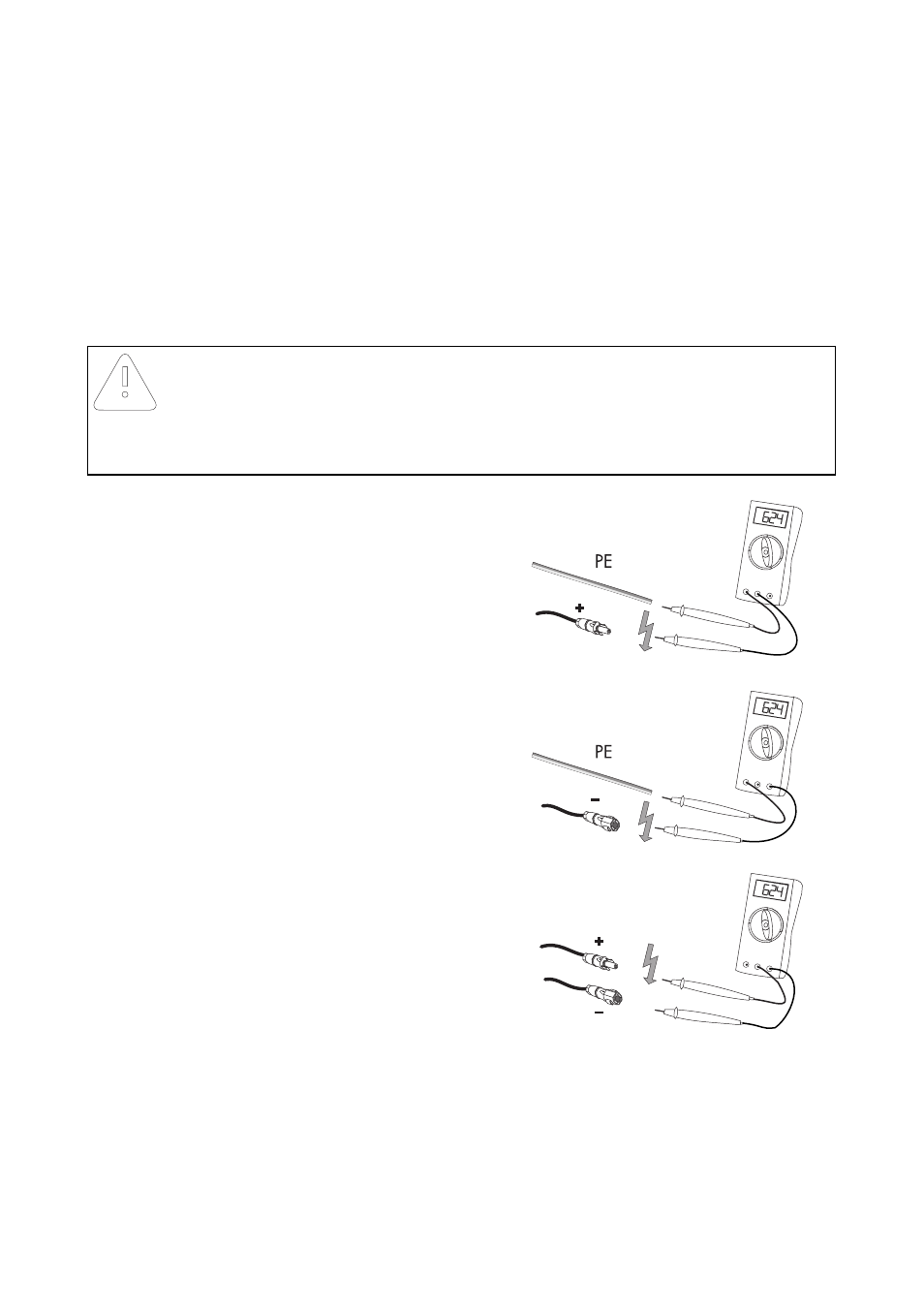

2. Spannungen zwischen Pluspol jedes Strings und
dem Erdpotenzial (PE) messen.
3. Spannungen zwischen Minuspol jedes Strings und
dem Erdpotenzial (PE) messen.
4. Spannungen zwischen Plus- und Minuspol jedes
Strings messen.
☑ Wenn die gemessenen Spannungen stabil sind und die Summe der Spannungen von Pluspol
gegen Erdpotenzial und Minuspol gegen Erdpotenzial eines Strings annähernd der
Spannung zwischen Plus- und Minuspol entspricht, dann liegt ein Erdschluss vor.
Achtung!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V
einsetzen
