SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB30TL_40TL_50TL-IDE103630 33
5.4 Anschluss des PV-Generators (DC)
5.4.1 Bedingungen für den DC-Anschluss bei Sunny Boy 3000TL

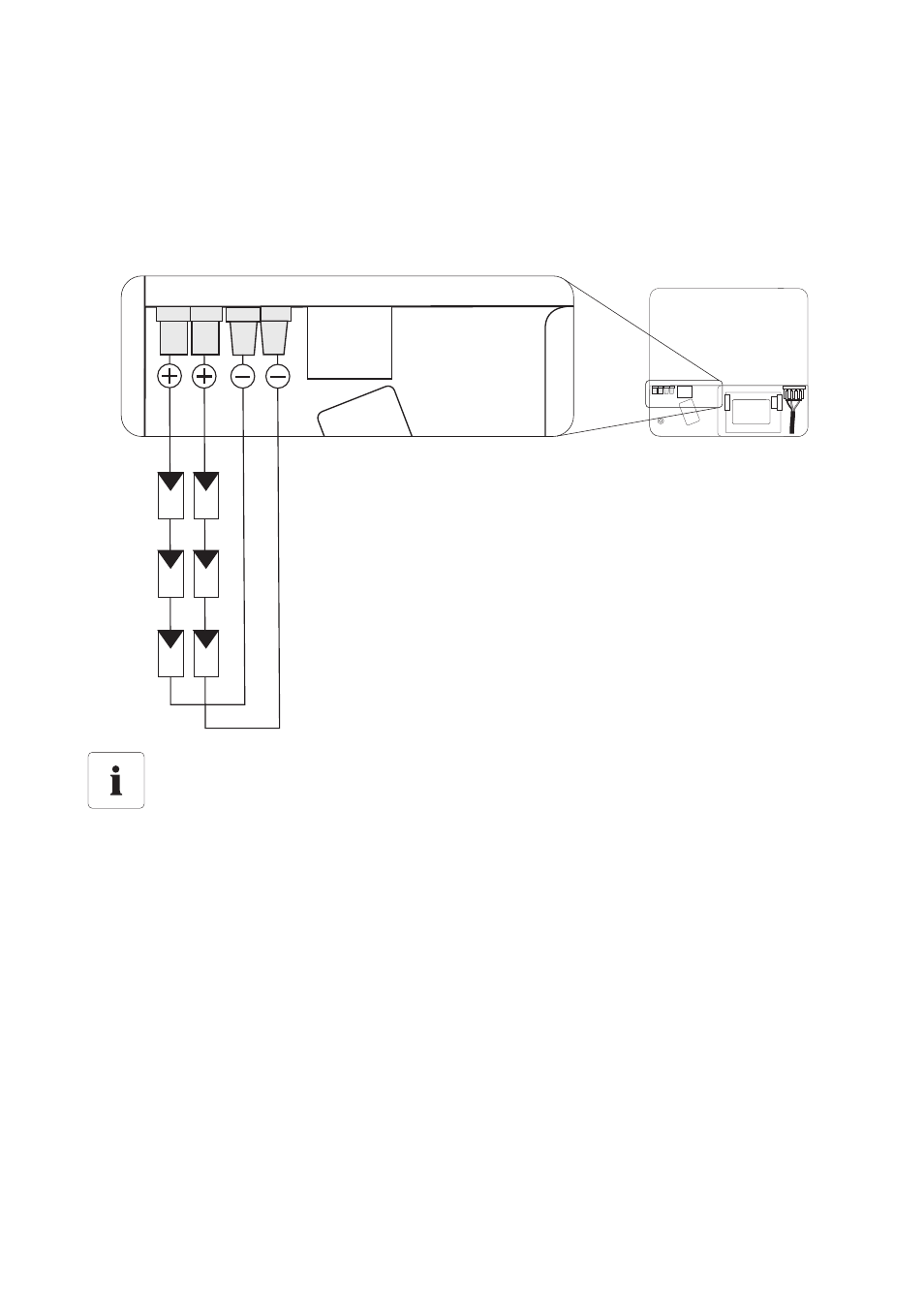

An den Sunny Boy 3000TL können 2 Strings angeschlossen werden.
• Anforderungen an die PV-Module der angeschlossenen Strings:
– gleicher Typ
– gleiche Anzahl
– identische Ausrichtung
– identische Neigung
• Die Anschlussleitungen der PV-Module müssen mit Steckverbindern ausgestattet sein. Die für
den DC-Anschluss notwendigen DC-Steckverbinder finden Sie im Lieferumfang.
Verwendung von Adaptersteckern
Adapterstecker (Y-Stecker) dürfen nicht in unmittelbarer Umgebung des Wechselrichters
sichtbar oder frei zugänglich sein.
• DC-Stromkreis darf nicht über Adapterstecker unterbrochen werden.
• Vorgehensweise zum Freischalten des Wechselrichters beachten, wie in Kapitel
7.2 „Wechselrichter öffnen“ (Seite 62) beschrieben.
