SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SB30TL_40TL_50TL-IDE103630
31

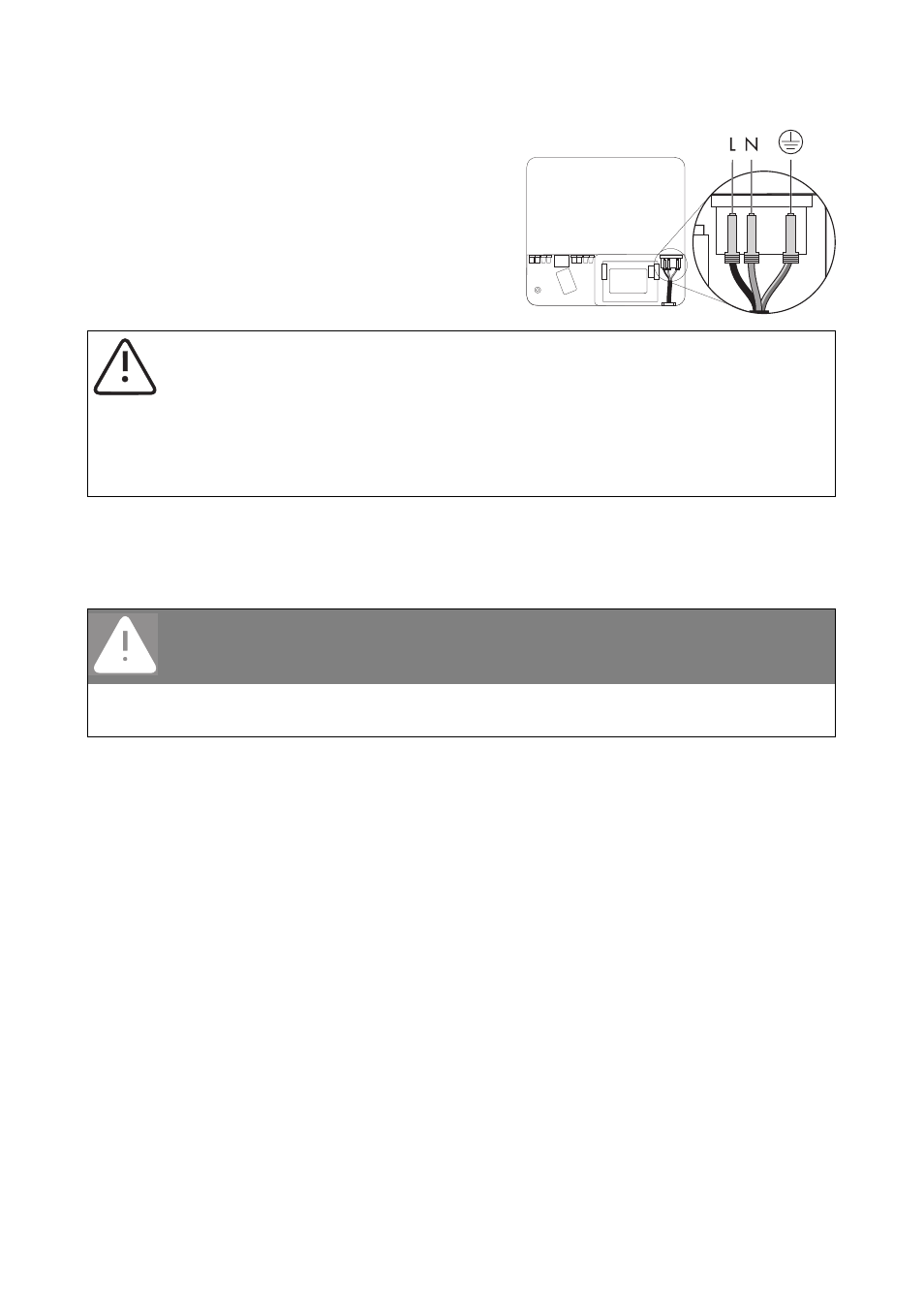

10. L, N und den Schutzleiter (PE) entsprechend der
Beschriftung an die AC-Klemme anschließen.
Die PE-Ader muss dabei 5 mm länger sein, als die
von L und N!
L und N dürfen nicht vertauscht werden!
11. Alle Klemmen der AC-Klemme wieder schließen, bis sie einrasten.
12. Display herunterklappen und Schraube fest zudrehen.
13. Überwurfmutter wieder fest auf die Kabelverschraubung drehen.
☑ Der Wechselrichter ist an das öffentliche Netz (AC) angeschlossen.
VORSICHT!
Quetschgefahr durch Zuschnappen der Klemmen!
Die Klemmen schnappen beim Schließen sehr schnell und kräftig zu.
• Klemmen nur mit dem Daumen herunter drücken, nicht die ganze Klemme umgreifen.
• Es dürfen keine Finger unter der Klemme sein.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Den Leitungsschutzschalter erst einschalten, wenn der PV-Generator angeschlossen
und der Wechselrichter fest verschlossen ist.
