Lage des Erdschlusses

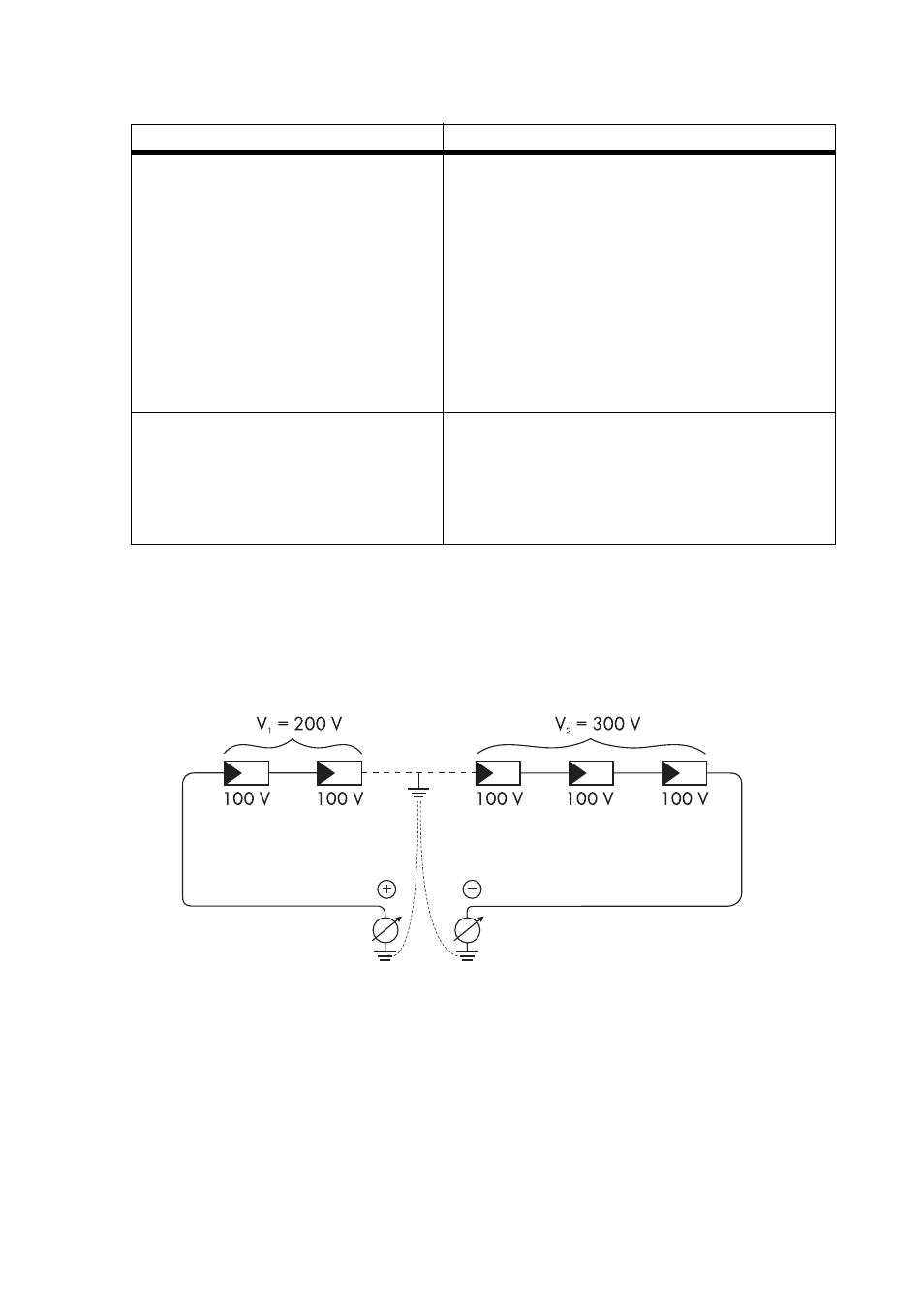

Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Pluspol gegen Erdpotenzial (PE) und Minuspol gegen Erdpotenzial (PE) ermittelt
werden.
Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten PV-Modul.
☑ Die Erdschlussprüfung ist beendet.
Ergebnis Maßnahme
☑ Sie haben einen Erdschluss
festgestellt.
• Der Installateur des PV-Generators muss den
Erdschluss im betreffenden String beseitigen,
bevor Sie den String wieder an den
Wechselrichter anschließen dürfen. Die Lage
des Erdschlusses können Sie anhand der
unten abgebildeten Grafik ermitteln.
• Fehlerhaften String nicht wieder anschließen.
• Den Wechselrichter wieder in Betrieb
nehmen, wie in Kapitel 6.1 „Wechselrichter in
Betrieb nehmen“ (Seite 53) beschrieben.
☑ Sie haben keinen Erdschluss
festgestellt.
Vermutlich ist einer der thermisch überwachten
Varistoren defekt.
• Funktion der Varistoren prüfen, wie in Kapitel
11.2 „Funktion der Varistoren prüfen“
(Seite 83) beschrieben.
