Elektrischer Anschluss SMA Solar Technology AG
38 SB30TL_40TL_50TL-IDE103630 Installationsanleitung

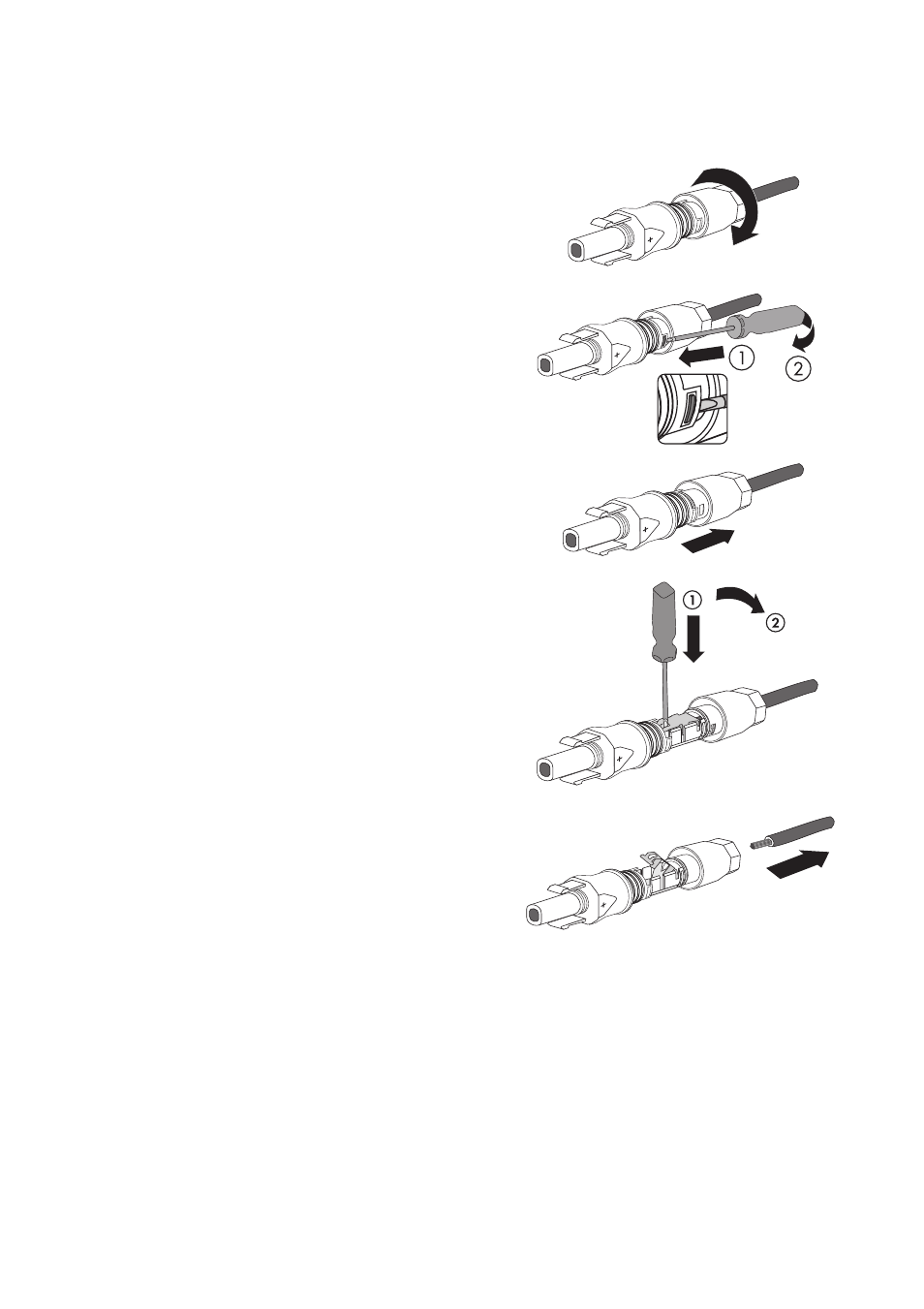

5.4.4 DC-Steckverbinder öffnen
1. Verschraubung aufdrehen.
2. Den Stecker entriegeln: Einen Schraubendreher in
die seitliche Verrastung einhaken und aufhebeln.
Dabei sollte die Klingenbreite des
Schraubendrehers 3,5 mm betragen.
3. Den DC-Steckverbinder vorsichtig auseinander
ziehen.
4. Den Klemmbügel mit Hilfe eines Schraubendrehers
lösen. Dabei sollte die Klingenbreite des
Schraubendrehers 3,5 mm betragen.
5. Leitung entnehmen.
☑ Die Leitung ist aus dem DC-Steckverbinder entfernt.
