SMA Solar Technology AG 2 Sicherheit
Betriebsanleitung SCxxxHE-20-BE-BDE111210 11
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Der Sunny Central ist ein Zentral-Wechselrichter, der Gleichstrom aus PV‑Modulen in Wechselstrom
umwandelt. Dabei darf die maximal zulässige DC‑Eingangsspannung nicht überschritten werden.
Der Sunny Central ist unter Einhaltung der beschriebenen Sicherheitsabstände für die Innenmontage
geeignet. Das Gehäuse entspricht der Schutzart IP 21. IP 21 bedeutet, dass der Wechselrichter im
geschlossenen Zustand gegen senkrecht fallendes Tropfwasser geschützt ist. Der Wechselrichter ist
nach EN 60721-3-3 der Klasse 3C1L zuzuordnen.
Wechselrichter der HE‑Baureihe dürfen nur in Verbindung mit einem geeigneten Transformator
betrieben werden. Der Transformator muss für Spannungen, die durch den gepulsten Betrieb des
Wechselrichters entstehen, ausgelegt sein. Die Spannungen können eine Höhe von maximal
±1 450 V gegen Erde erreichen (siehe Technische Information Mittelspannungstransformator unter
www.SMA.de).
Einstellungen, die das Netzsicherheitsmanagement betreffen, dürfen nicht ohne Zustimmung des
Netzbetreibers abgeschaltet oder verändert werden.

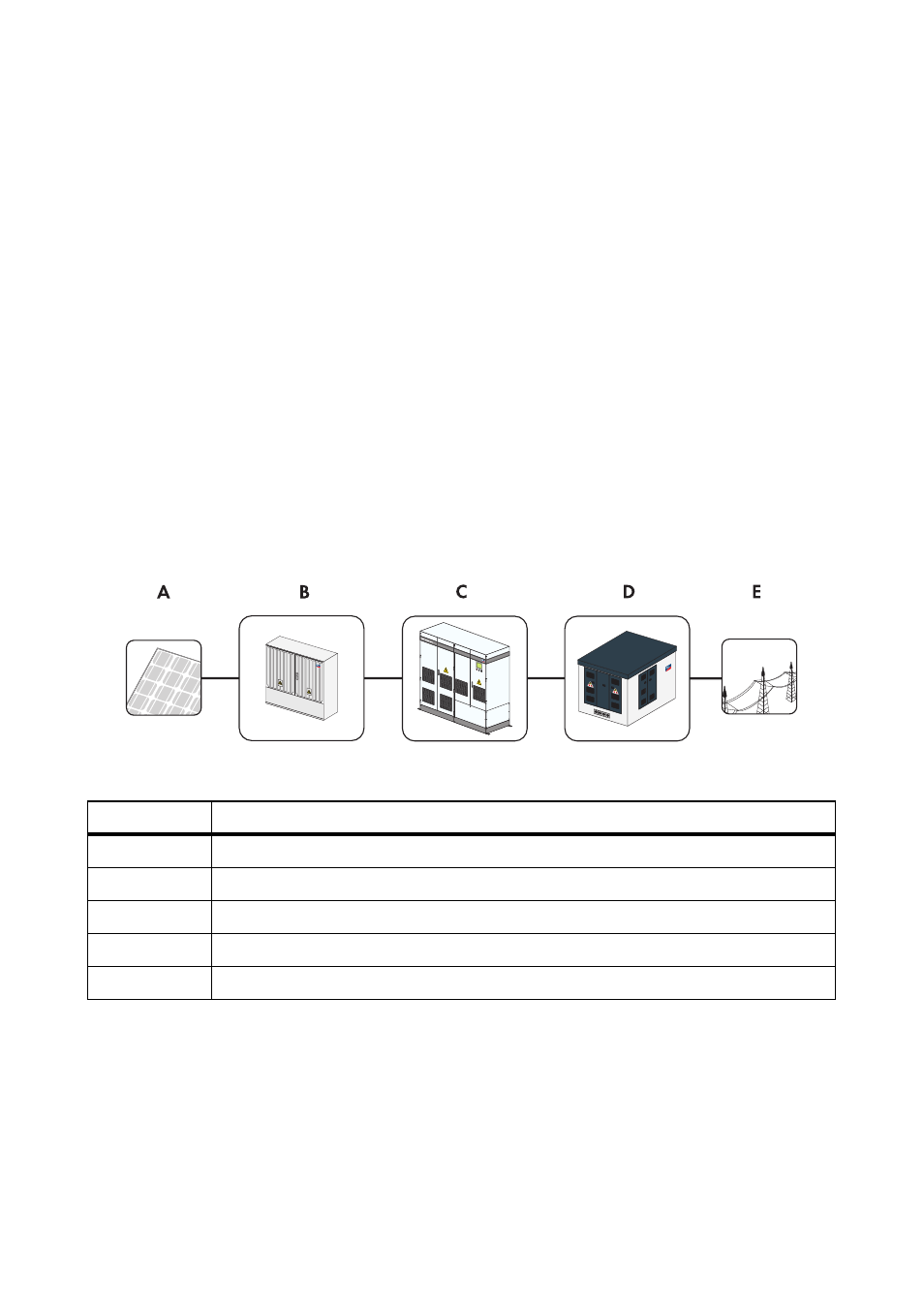

Abbildung 1: Prinzip einer netzgekoppelten PV-Anlage mit einem Wechselrichter
Position Bezeichnung
A PV-Module
B DC‑Unterverteiler, z.B. Sunny String‑Monitor
C Sunny Central
D Mittelspannungstransformator, z. B. Transformer Compact Station
E Öffentliches Stromnetz
