SMA Solar Technology AG
9 Isolationsüberwachung
Betriebsanleitung
SCxxxHE-20-BE-BDE111210
69
9 Isolationsüberwachung
9.1 Isolationsüberwachungsgerät
9.1.1 Übersicht der Anzeige- und Bedienelemente

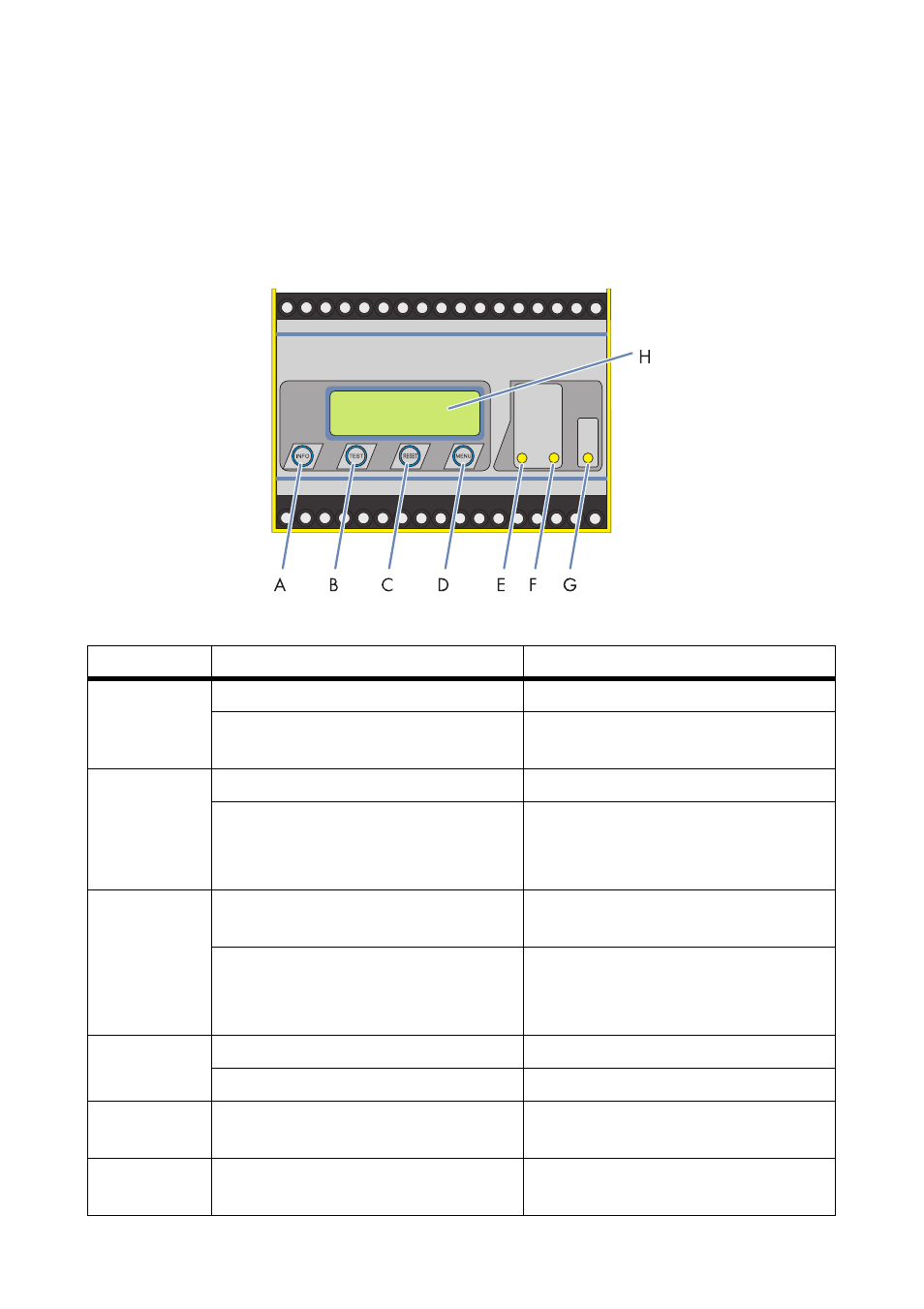

Abbildung 26: Bedienfeld der Isolationsüberwachung
Position
Beschreibung
Funktion
A
[INFO]-Taste
Abfragen von Standardinformation
[ESC]-Taste
Zurück (Menü-Funktion), Bestätigung
Parameteränderung
B
[TEST]-Taste
Selbsttest aufrufen
Aufwärts-Taste
Parameteränderung, im Menü aufwärts
bewegen
Vergrößern eines Parameters
C
[RESET]-Taste
Löschen gespeicherter Isolationsfehler-
Alarme
Abwärts-Taste
Parameteränderung, im Menü abwärts
bewegen
Verkleinern eines Parameters
D
[MENU]-Taste
Aufruf Menüsystem
[ENTER]-Taste
Bestätigung Parameteränderung
E
Alarm-LED 1 leuchtet
Isolationsfehler, erste Warnschwelle
erreicht
F
Alarm-LED 2 leuchtet
Isolationsfehler, zweite Warnschwelle
erreicht
