3 Produktbeschreibung SMA Solar Technology AG
22 SCxxxHE-20-BE-BDE111210 Betriebsanleitung

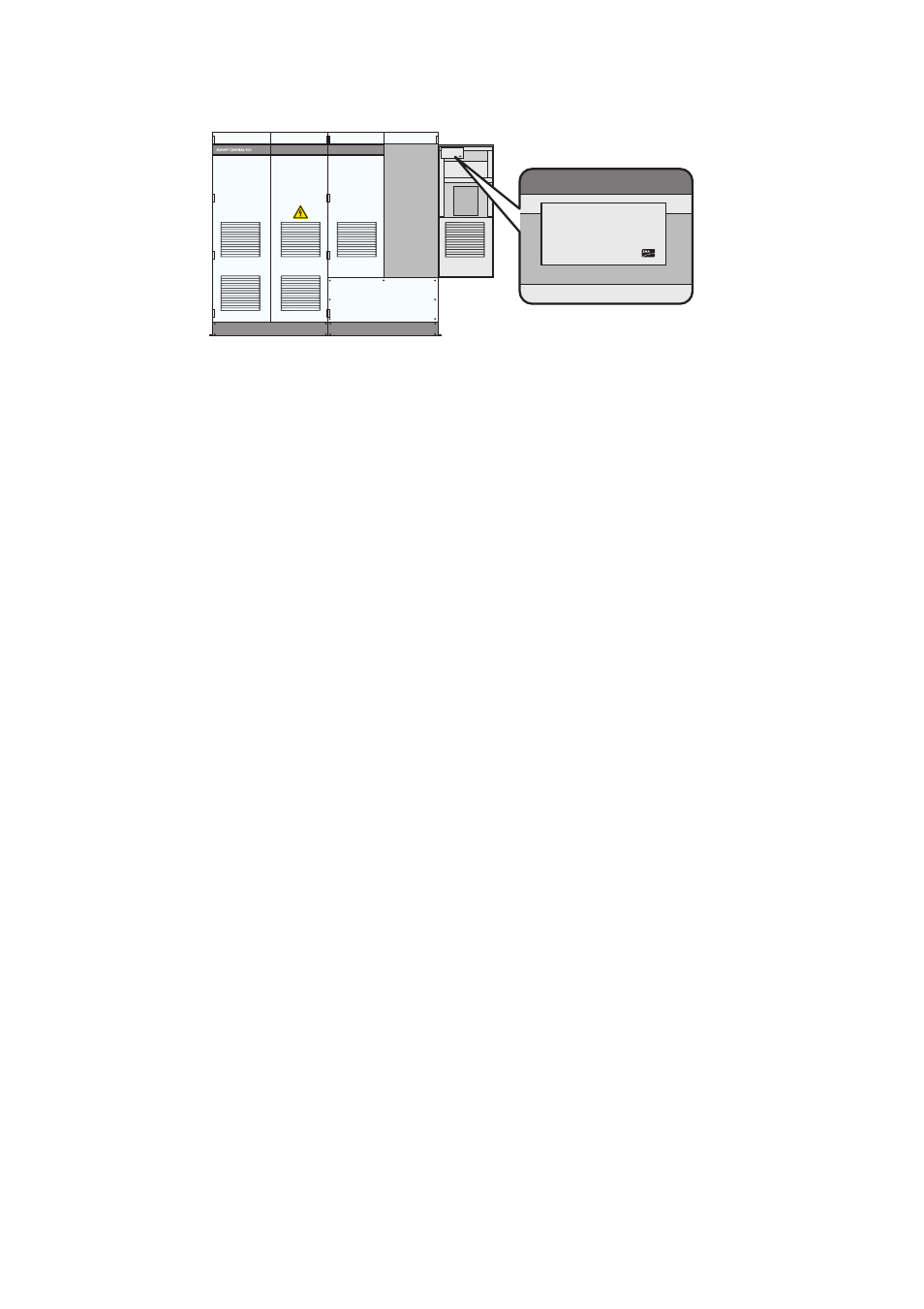

Abbildung 6: Sunny Central String-Monitor Controller
Die Sunny String‑Monitore messen über eine eingebaute Messplatine die String‑Ströme und
berechnen kontinuierlich die Mittelwerte der String‑Ströme. Die Messplatine vergleicht die
gemessenen String‑Ströme mit den Mittelwerten. Wenn ein String‑Strom den Mittelwert um eine
eingestellte Toleranz überschreitet oder unterschreitet, wird eine Warnung oder Störung erzeugt und
an den Leuchtmeldern oder am Display und über die SC‑COM‑Oberfläche angezeigt.
3.4 Fernwirkabschaltung
Mit der Fernwirkabschaltung können Sie den Sunny Central z. B. von einer Leitwarte aus innerhalb
von etwa 6 s definiert herunterfahren und abschalten. Die Funktion der Fernwirkabschaltung ist
ähnlich der Stop-Funktion des Schlüsselschalters.
Wenn die Fernwirkabschaltung von der Leitwarte aus aktiviert wird, während sich der Sunny Central
im Betriebszustand „Netzüberwachung” befindet, schaltet ein Motorantrieb den DC‑Hauptschalter
automatisch aus und der Sunny Central geht in den Betriebszustand „Stop”.
Wenn die Fernwirkabschaltung von der Leitwarte aus aktiviert wird, während der Sunny Central im
Betriebszustand „Lastbetrieb MPP” ist, geht der Sunny Central in den Betriebszustand „Abfahren”
über. Wenn das Abfahren beendet ist, werden das AC-Schütz und der DC‑Hauptschalter automatisch
ausgeschaltet und der Sunny Central geht in den Betriebszustand „Stop”.
3.5 Isolationsüberwachung
3.5.1 Funktionsweise der Isolationsüberwachung
Die Isolationsüberwachung ist eine Einrichtung, die in elektrischen Geräten Anlagenschutz
gewährleistet. Dabei gibt es verschiedene Arten der Isolationsüberwachung:
• In geerdeten Netzen
Die Isolationsüberwachung wird durch eine Fehlerstromüberwachung realisiert. Wenn die
Isolation versagt, werden die Fehlerströme erkannt und unterbrochen.
• In nicht geerdeten Netzen
Ein Isolationsüberwachungsgerät ermittelt den Isolationswiderstand permanent durch ein
aktives Messverfahren. Sobald der Isolationswiderstand die im Isolationsüberwachungsgerät
eingestellte Warnschwelle unterschreitet, wird eine Isolationswarnung an den Leuchtmeldern
oder dem Display angezeigt. Dadurch können Maßnahmen ergriffen werden, bevor es zu
HE SUNNY CENTRAL
STRING MONITOR CONTROLLER
SUNNY CENTRAL
STRING MONITOR CONTROLLER
