SMA Solar Technology AG 3 Produktbeschreibung
Betriebsanleitung SCxxxHE-20-BE-BDE111210 23
Fehlerfällen wie z. B. Gefährdung von Personen durch Kriechströme oder Anlagenausfall
kommt. Wenn der Isolationswiderstand die eingestellte Alarmschwelle unterschreitet, kann sich
die Anlage abschalten. Das Abschalten im Fehlerfall kann durch den Parameter „IsoErrIgn”
eingestellt werden.
3.5.2 GFDI
Abhängig von der Bestellung erfolgt die Erdschlussüberwachung im Sunny Central über Ground Fault
Detection Interruption, kurz GFDI. Dabei wird ein Pol des PV‑Generators geerdet.
Als GFDI wird ein Hochleistungs-Leitungsschutzschalter mit einstellbarem Auslösestrom in
K‑Charakteristik verwendet. Der GFDI ist in den Wechselrichter eingebaut und zwischen einer
Eingangssammelschiene und der Schutzleiterschiene angeschlossen.

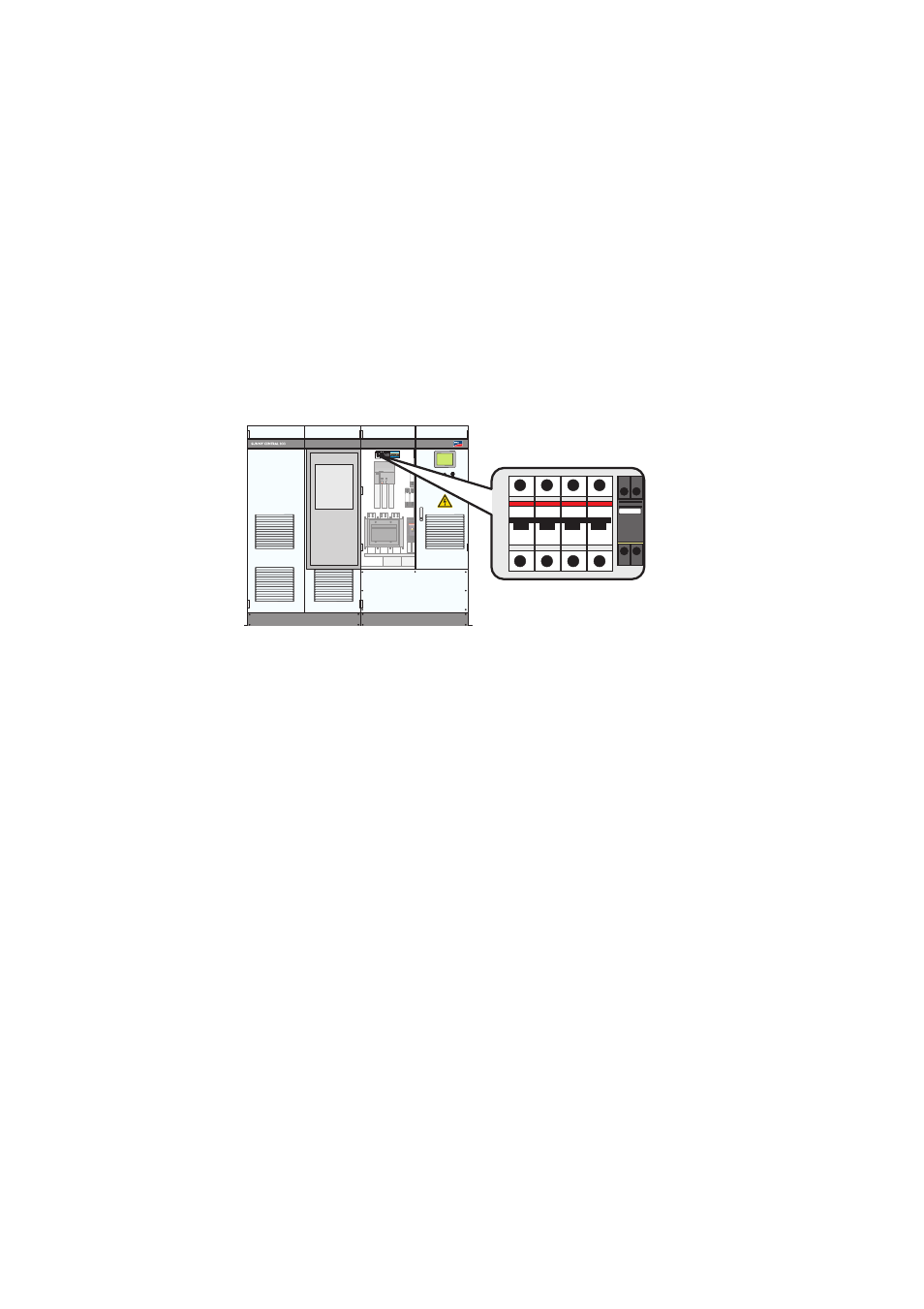

Abbildung 7: GFDI im Sunny Central
Erdschluss am nicht geerdeten Pol
Wenn ein Erdschluss am nicht geerdeten Pol des PV-Generators entsteht, fließt ein Fehlerstrom zum
geerdeten Pol. Dabei fließt der Fehlerstrom über den GFDI und löst den GFDI aus. Dadurch wird der
Fehlerstrom unterbrochen und der PV-Generator ist nicht definiert über den Erdschluss geerdet.
Wenn der GFDI auslöst, wird der Wechselrichter durch die Isolationsüberwachung ausgeschaltet und
der Isolationsfehler muss behoben werden.
Erdschluss am geerdeten Pol
Durch einen Erdschluss am geerdeten Pol des PV-Generators wird der GFDI überbrückt. Der
Erdschluss auf dem geerdeten Pol kann nicht sicher erkannt werden. Wenn ein Erdschlussfehler am
geerdeten Pol unbemerkt auftritt, stellt dieser ein Sicherheitsrisiko dar. Ein weiterer Erdschlussfehler am
nicht geerdeten Pol führt zu hohen Fehlerströmen, die nicht durch den GFDI unterbrochen werden.
Daher wird bei geerdeten Systemen empfohlen, zusätzlich ein Isolationsüberwachungsgerät zu
verwenden. Dadurch kann die Isolation in regelmäßigen Abständen geprüft werden.
3.5.3 Remote GFDI
Abhängig von der Bestellung erfolgt die Erdschlussüberwachung im Sunny Central über Ground Fault
Detection Interruption mit Motorantrieb, kurz Remote GFDI. Dabei wird ein Pol des PV‑Generators
geerdet. Remote GFDI bietet zusätzlich die Möglichkeit der automatischen Fehlerbehandlung.
Dadurch werden bei temporären Isolationsfehlern, z. B. bei der Betauung von PV‑Modulen,
Stillstandszeiten reduziert und ein Serviceeinsatz vermieden.
on on o off off
INFO TEST RESET MENU U2-F10
HE
