6 Sollwertvorgabe für Wirkleistung und Blindleistung SMA Solar Technology AG
50 SCxxxHE-20-BE-BDE111210 Betriebsanleitung
Die analogen Messwerte müssen zwischen 4 mA … 19 mA liegen. Wenn das analoge Signal kleiner
als 2 mA ist, wird die Fehlermeldung im Momentanwert „Q‑VArModFailStt” ausgegeben.
Der Analogwert wird auf einen Sollwert für die Leistungsbegrenzung umgerechnet. Dabei bildet der
Parameter „Pmax” den Endpunkt der linearen Kennlinie.

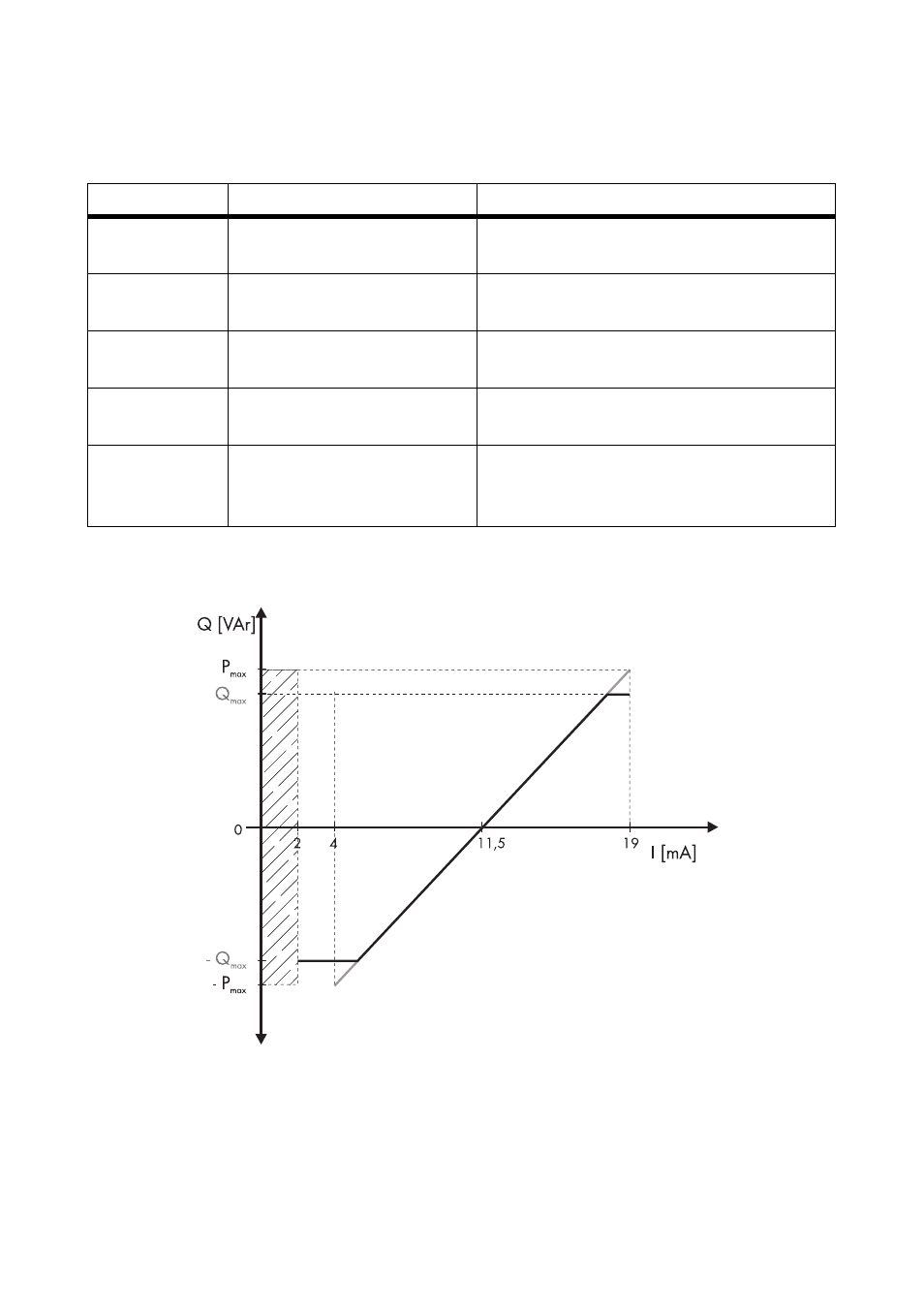

Abbildung 15: Begrenzung des Parameters „Pmax” auf den Parameter „Qmax”
Übersteigt der Wert von P
max
den Wert von „Qmax”, wird die Kennlinie an dem Wert Q
max
auf
„Qmax” begrenzt und die Kennlinie hat im Bereich von ‒P
max
bis ‒Q
max
und von +Q
max
bis +P
max
einen linearen Verlauf.
Signal Leistungsgrenze Beschreibung
< 2 mA letzter gültiger Wert oder
0 kVAr nach Neustart
Signal befindet sich im ungültigen Bereich.
2 mA … 4 mA − Pmax Es wird die maximale negativ erregte
Blindleistung eingespeist.
4 mA − Pmax Startpunkt der Kennlinie Maximale negativ
erregte Blindleistung wird eingespeist.
11,5 mA 0 kVAr Nulldurchgang der Kennlinie
Es wird keine Blindleistung eingespeist.
> 19 mA +Pmax Endpunkt der Kennlinie
Maximale positiv erregte Blindleistung wird
eingespeist.
Verwendete Parameter keine
