7 Netzüberwachung SMA Solar Technology AG
60 SCxxxHE-20-BE-BDE111210 Betriebsanleitung
7.3 Netzüberwachung in Bezug auf Netzfrequenz
Sie können die Grenzwerte und die Auslösezeit manuell vorgeben. Für die Frequenzüberwachung
sind jeweils 3 Grenzen für Über‑ und Unterspannung einstellbar.
So kann beispielsweise bei einer Überfrequenz 50,5 Hz eine Auslösung nach 1 Sekunde erfolgen,
bei einer Überfrequenz 51,5 Hz jedoch schon nach 0,1 Sekunden.

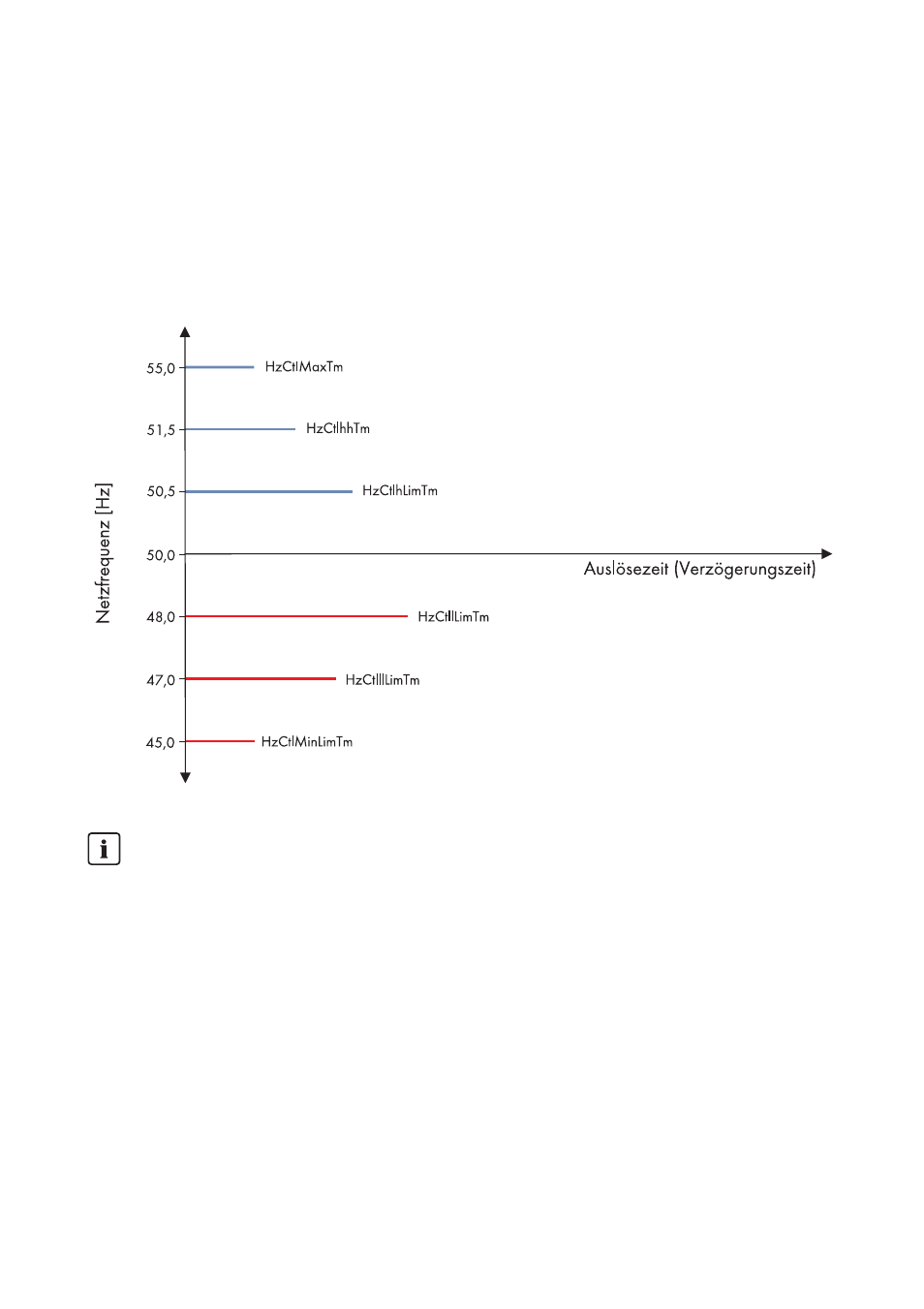

Abbildung 23: Auslösecharakteristik und Zeitverhalten am Beispiel der Frequenzüberwachung
1. SC‑COM‑Oberfläche aufrufen.
2. Auf der Startseite Passwort in entsprechendes Feld eingeben und mit [Anmelden] bestätigen.
3. Parameter zur Netzüberwachung ändern (siehe Kapitel 5.2 „Parameter ändern“, Seite 35).
4. Eingabe der Parameter mit [Speichern] bestätigen.
Rücksprache vor Parameteränderung
Die Parameter zur Netzüberwachung dürfen nur nach Abstimmung mit dem Netzbetreiber und
SMA Solar Technology AG geändert werden. Die Parameter sind durch ein Passwort
geschützt.
