SMA Solar Technology AG 6 Sollwertvorgabe für Wirkleistung und Blindleistung
Betriebsanleitung SCxxxHE-20-BE-BDE111210 53
6.2.11 Verfahren „VArCtlVol”
Die Blindleistung wird abhängig von der Netzspannung eingestellt. Dabei wird der
Blindleistungssollwert stufenweise angepasst.

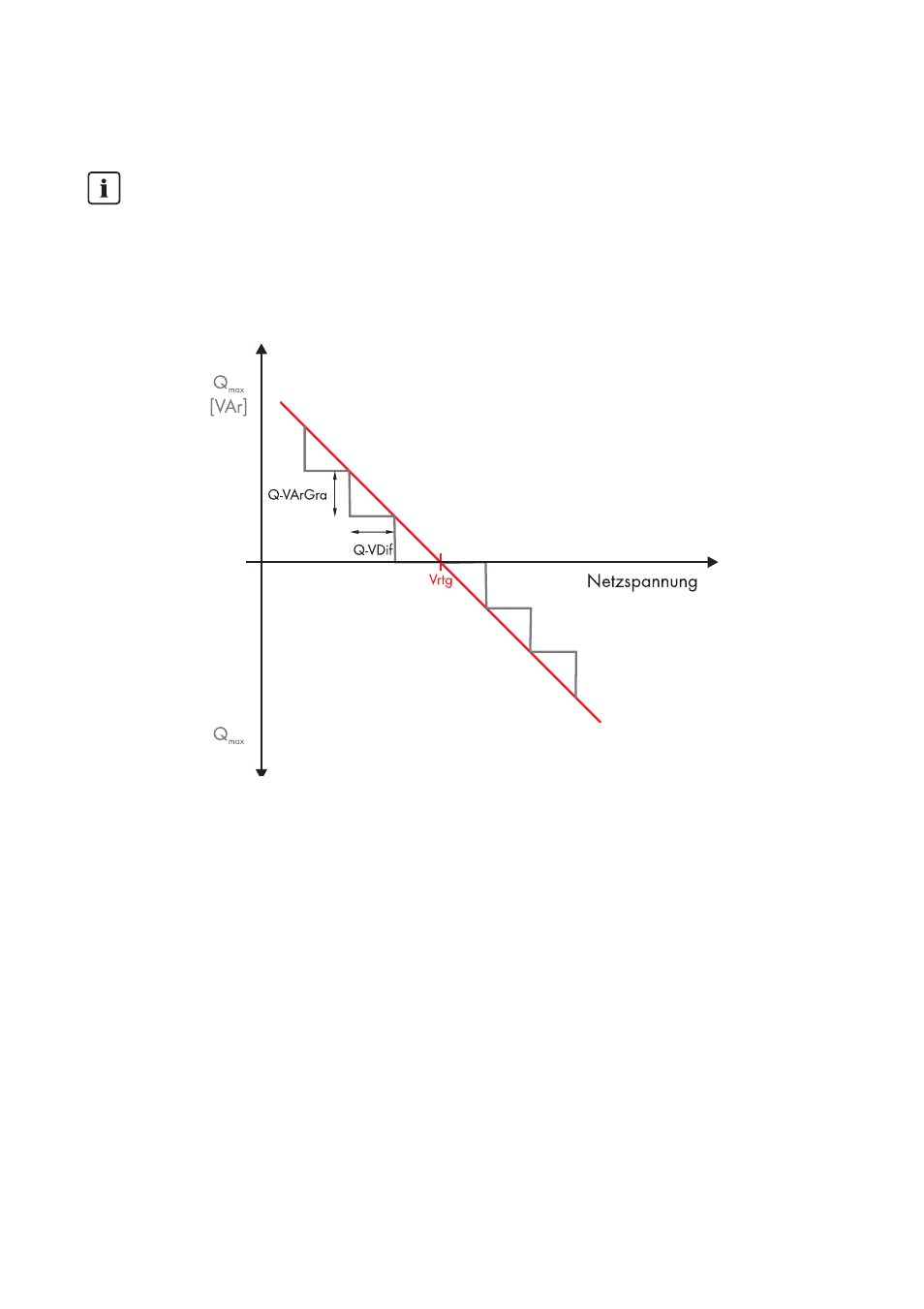

Abbildung 17: Kennlinie zur Blindleistungsreduzierung in Abhängigkeit von der Netzspannung
Wenn sich die Netzspannung um die parametrierbare Spannungsdifferenz „Q-VDif” für die
einstellbare Zeitdauer „Q-VDifTm” verändert, wird der Blindleistungssollwert um den Wert
„Q‑VArGra” angepasst.
Die Parametrierung dieser Funktion bezieht sich auf die Mittelspannung.
Rücksprache vor Parameteränderung
Das Verfahren „VArCtlVol” darf nur nach vorheriger Rücksprache mit der SMA Serviceline
gewählt und parametriert werden.
Verwendete Parameter Q-VDif
Q-VArGra
Q-VDifTm
Q-VRtgOfsNom
