7 Netzüberwachung
7.1 Funktionsweise der Netzüberwachung
Der Sunny Central überwacht das öffentliche Energienetz auf Über‑ und Unterschreiten von
einstellbaren Grenzwerten. Wenn die Grenzwerte für eine zugehörige einstellbare Zeit über‑ oder
unterschritten werden, trennt sich der Sunny Central aus Sicherheitsgründen vom Netz.
Folgende Grenzwerte werden überwacht:
• Spannungsrückgangsschutz
• Spannungssteigerungsschutz
• Frequenzrückgangsschutz
• Frequenzsteigerungsschutz
Sie können für jeden Grenzwert eine Auslöseverzögerungszeit einstellen, für welche der Netzfehler
anstehen muss, damit sich der Sunny Central vom Netz trennt.
7.2 Netzüberwachung in Bezug auf Netzspannung

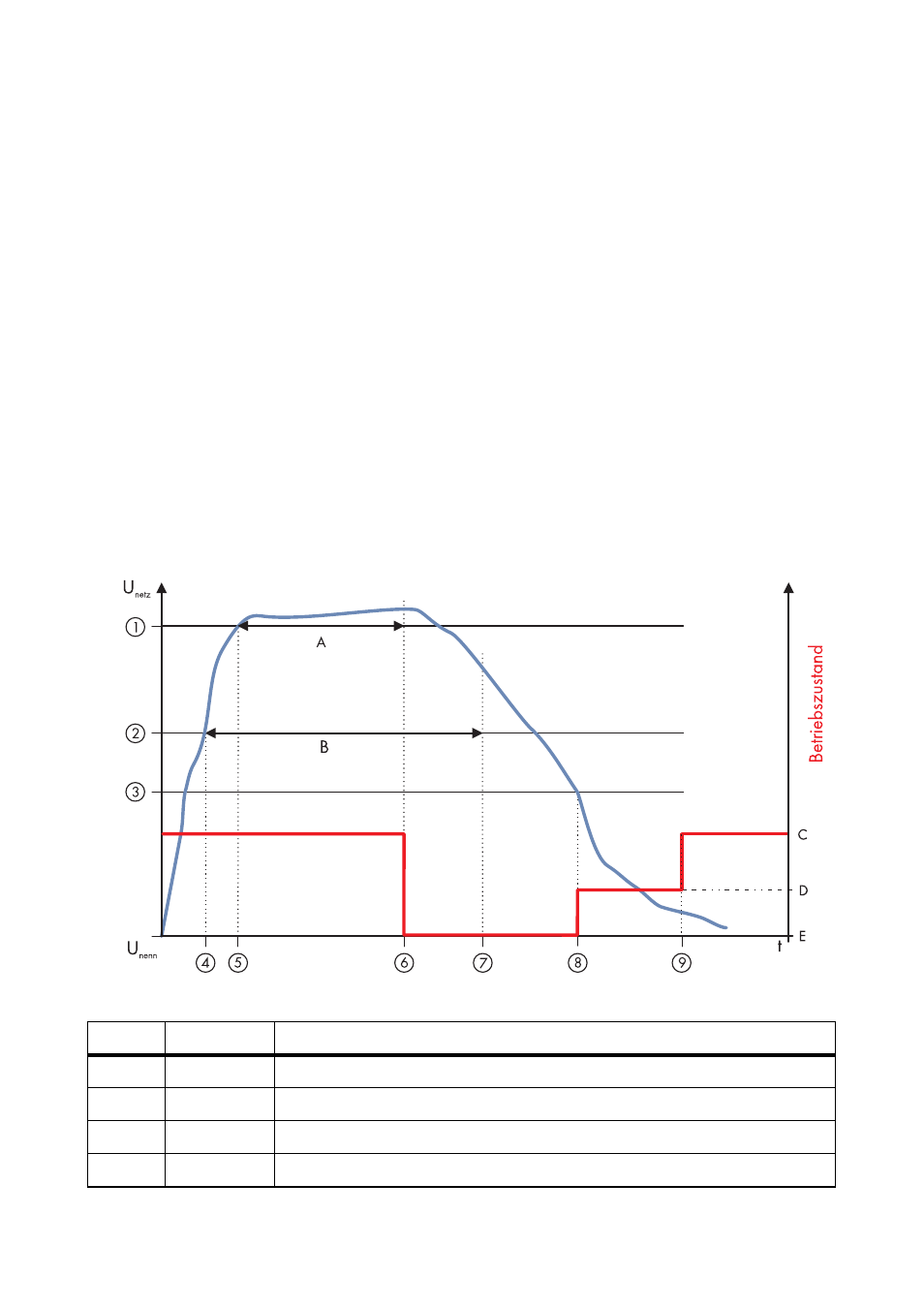

Abbildung 22: Zeitliches Verhalten des Sunny Central bei Überschreiten der Netzgrenzen
Objekt Parameter Beschreibung
A
VCtlhhLimTm Verzögerungszeit für Netzgrenze Level 2
B
VCtlhLimTm
Verzögerungszeit für Netzgrenze Level 1
C
Anfahren/Lastbetrieb MPP
D
Netzüberwachung
