3 Produktbeschreibung
SMA Solar Technology AG
24
SCxxxHE-20-BE-BDE111210
Betriebsanleitung
Als GFDI wird ein Hochleistungs-Leitungsschutzschalter mit einstellbarem Auslösestrom in
K‑Charakteristik verwendet. Der GFDI ist in den Wechselrichter eingebaut und zwischen einer
Eingangssammelschiene und der Schutzleiterschiene angeschlossen.

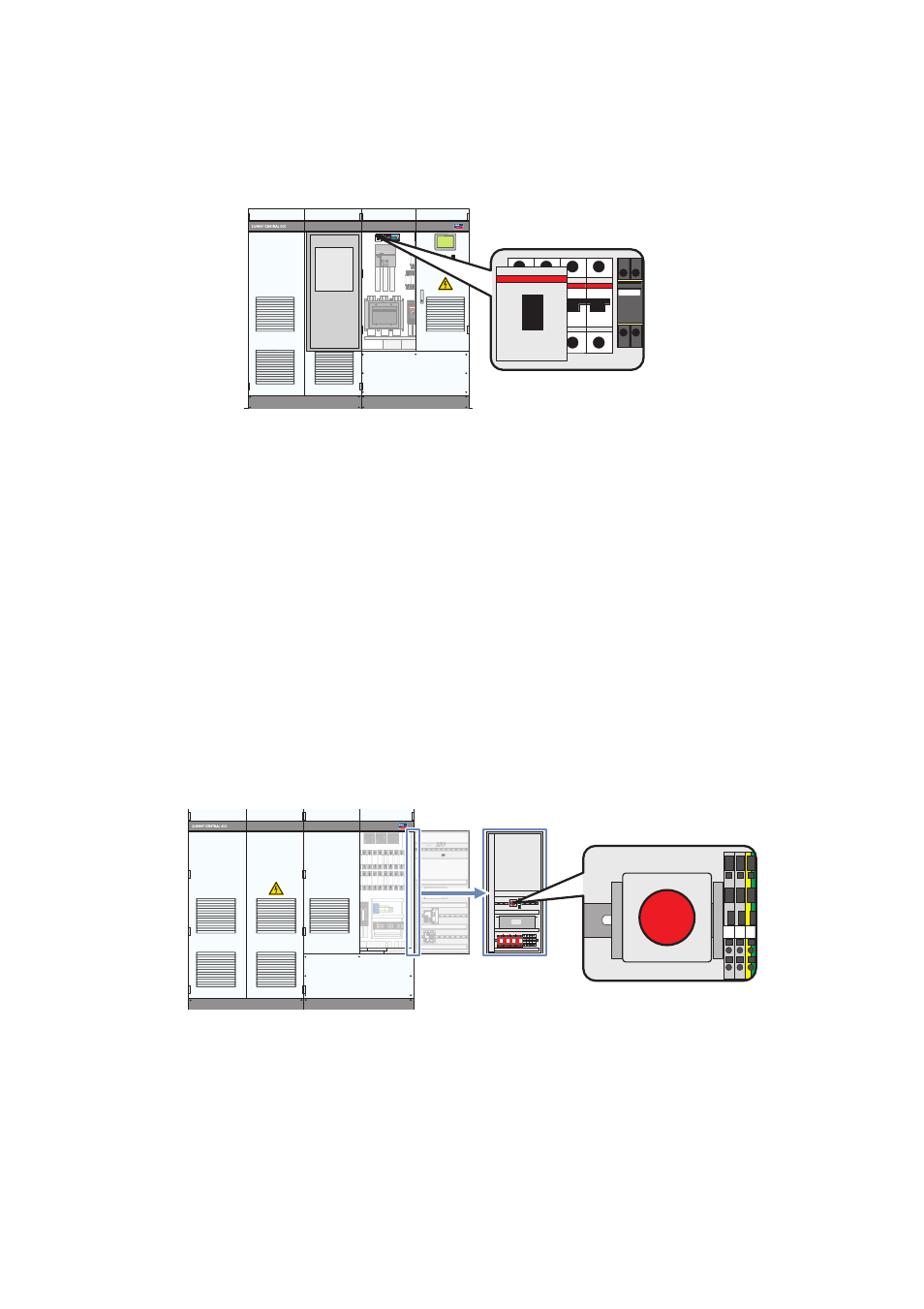

Abbildung 8: Remote GFDI im Sunny Central
Wenn der Remote GFDI auslöst, wird zunächst von einem temporären Fehler ausgegangen und der
GFDI nach einer Wartezeit wieder motorisch geschlossen. Zum Schließen des ausgelösten
Remote GFDI ist kein Einschaltbefehl von außen erforderlich. Der Wechselrichter kann nach einer
Wartezeit wieder in den Einspeisebetrieb wechseln.
In der Standardeinstellung des Sunny Central führt die Software bis zu 3 Einschaltversuche pro Tag
mit dem GFDI durch.
Wenn der GFDI an mehreren Tagen in Folge auslöst, geht die Software von einem „permanenten
Isolationsfehler“ aus und der Wechselrichter geht nicht mehr in Betrieb. In diesem Fall muss die
Isolation durch Elektrofachkräfte geprüft, bei Bedarf repariert und der Fehler quittiert werden.
3.5.4 Soft Grounding
Abhängig von der Bestellung erfolgt die Erdschlussüberwachung im Sunny Central über Soft
Grounding. Dabei wird ein Pol des PV‑Generators über einen Widerstand geerdet.
Abbildung 9: Soft Grounding im Sunny Central
Wenn ein Erdschluss auf dem nicht geerdeten Pol der PV‑Generatorsanliegt, tritt über dem Soft
Gounding‑Widerstand ein Fehlerstrom auf. Der Fehlerstrom hebt die Spannung des geerdeten Pols
gegenüber PE an. Dadurch kann die Isolation bei Soft Grounding duch eine Spannungsmessung
zwischen dem geerdeten Pol und PE überwacht werden. Dazu wird die DC‑Spannung „U
PV
+ gegen
PE“ bei Erdung auf dem Plus Pol oder „U
PV
‒ gegen PE“ bei Erdung auf dem Minus Pol ausgewertet.
