3 Produktbeschreibung SMA Solar Technology AG
20 SCxxxHE-20-BE-BDE111210 Betriebsanleitung
3.1.4 Schnellstopp
Der Schnellstopp‑Taster ermöglicht, den Wechselrichter im Notfall innerhalb von 500 ms vom
PV‑Generator und vom Mittelspannungsnetz zu trennen.
Das Drücken des Schnellstopp‑Tasters öffnet das DC‑Schütz, schaltet die Wechselrichter‑Brücke ab
und trennt den Wechselrichter vom AC‑Netz.
3.1.5 Schlüsselschalter
Mit dem Schlüsselschalter wird der Sunny Central ein‑ und ausgeschaltet.
Schalterposition „Start”
Nach Drehen des Schalters in Position „Start” geht der Sunny Central aus dem Betriebszustand
„Stop” in den Betriebszustand „Netzüberwachung” über und der DC‑Hauptschalter wird
zugeschaltet. Bei ausreichender Einstrahlung und gültigem Netz wechselt der Sunny Central in den
Einspeisebetrieb. Wenn die Einstrahlung zu gering ist, ist die Eingangsspannung zu gering zum
Starten und der Sunny Central verbleibt im Zustand „Netzüberwachung”.
Schalterposition „Stop”
Wenn der Schlüsselschalter auf „Stop” gedreht wird, während der Sunny Central im Betriebszustand
„Netzüberwachung” ist, schaltet ein Motorantrieb den DC‑Hauptschalter aus. Der Sunny Central geht
in den Betriebszustand „Stop”.
Wenn der Schlüsselschalter auf „Stop” gedreht wird, während der Sunny Central im Betriebszustand
„Lastbetrieb MPP” ist, geht der Sunny Central in den Betriebszustand „Abfahren” über. Wenn das
Abfahren beendet ist, werden das AC-Schütz und der DC‑Hauptschalter automatisch ausgeschaltet
und der Sunny Central geht in den Betriebszustand „Stop”.

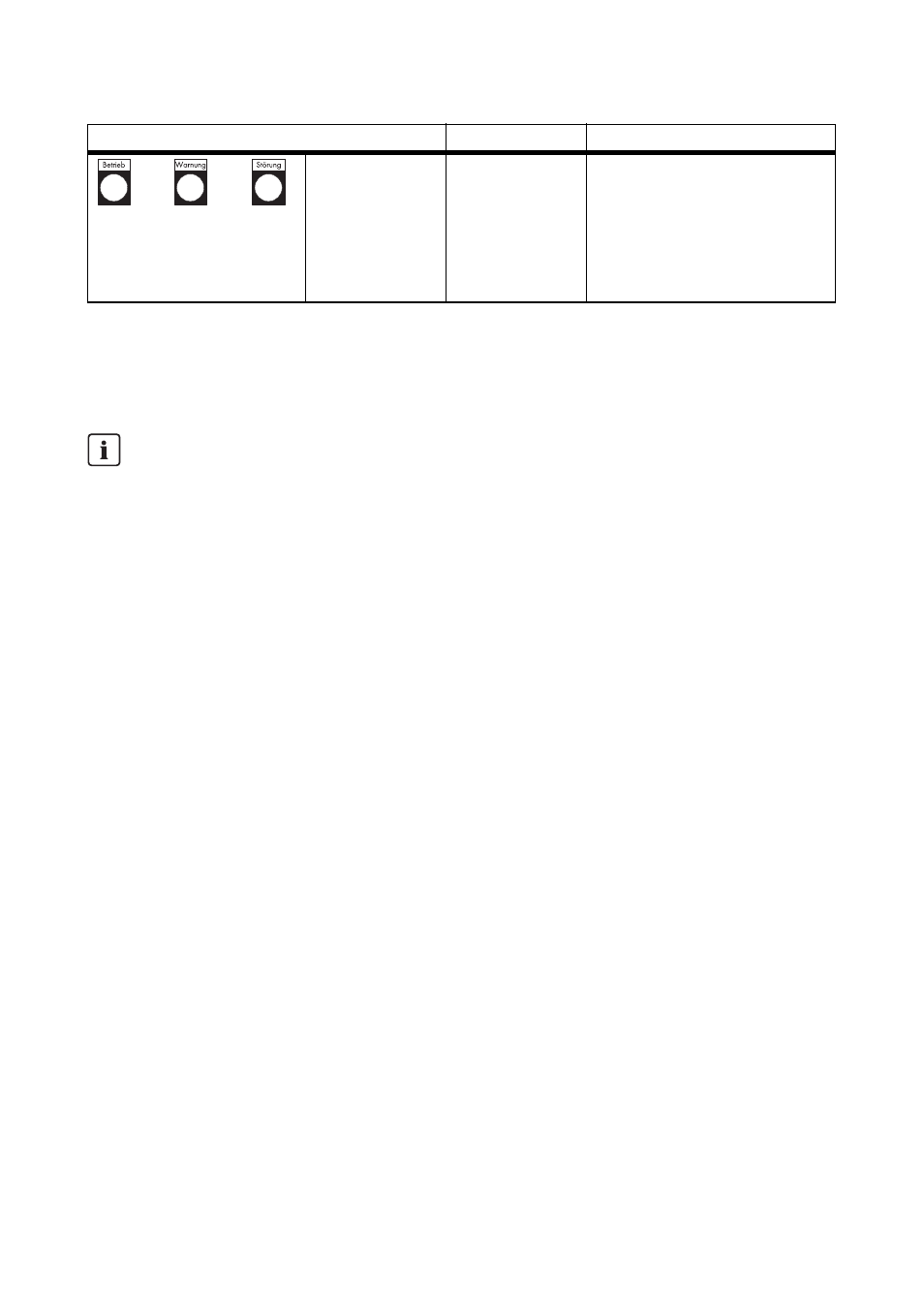

Alle Leuchtmelder
sind aus Kein
Einspeisebetrieb Der Sunny Central speist nicht
ein, der Sunny Central ist nicht
an die Versorgungsspannung
angeschlossen oder der
Schlüsselschalter ist auf Position
„Stop“.
Auslösen der Schnellstopp‑Funktion
Die Schnellstopp‑Funktion darf nur bei unmittelbarer Gefahr ausgelöst werden.
Das Drücken des Schnellstopp‑Tasters hat keine Schnellentladung der Kondensatoren zur
Folge.
Zustand Bezeichnung Funktion
