SMA Solar Technology AG 3 Produktbeschreibung
Betriebsanleitung SCxxxHE-20-BE-BDE111210 25
Wenn der Betrag der gemessenen Spannung einen Schwellwert überschreitet, wird die Erdung des
PV‑Feldes aufgehoben und der Fehlerstrom unterbrochen. Der Schwellwert ist parametrierbar.
Wenn ein Soft Grounding‑Fehler auftritt, stellt der Wechselrichter den Betrieb ein. Die Isolation muss
durch eine Elektrofachkraft geprüft, bei Bedarf repariert und durch den Reset‑Taster im Gerät wieder
aktiviert werden.
Ein Isolationsfehler auf dem geerdeten Pol kann nicht detektiert werden.
3.5.5 Isolationsüberwachungsgerät
Abhängig von der Bestellung überwacht ein Isolationsüberwachungsgerät in nicht geerdeten Netzen
den Isolationswiderstand des PV‑Systems.
Im Betriebszustand „Lastbetrieb MPP” wird der Isolationswiderstand des Gesamtsystems von den
PV‑Modulen bis zum Mittelspannungstransformator erfasst.
Wenn sich der Wechselrichter im Betriebszustand „Netzüberwachung” befindet, wird nur der
Isolationswiderstand von den PV‑Modulen bis zum Wechselrichter erfasst.

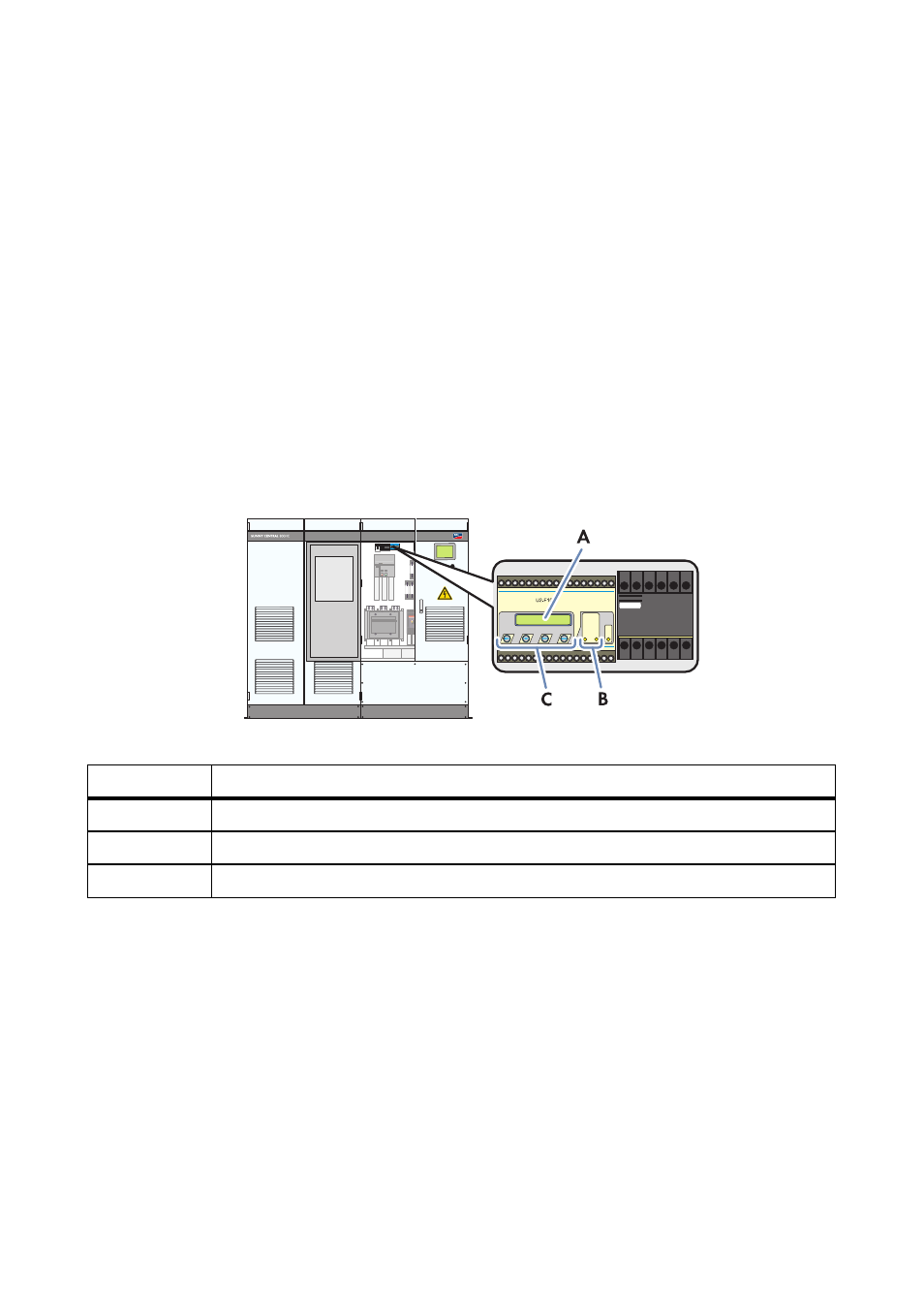

Abbildung 10: Isolationsüberwachungsgerät im Sunny Central
Im Isolationsüberwachungsgerät sind ein Messkreis und ein Relais mit Wechselkontakt eingebaut.
Die Isolationsüberwachung wird zwischen der PV‑Spannung und dem PE-Schutzleiter angeschlossen.
Die Kontakte des Relais sind auf die Kundenleiste geführt und können vom Kunden dafür genutzt
werden, eine Signalleuchte oder ein Signalhorn anzusteuern. Die Kenndaten des Relais sind im
Schaltplan angegeben.
Wenn der Isolationswiderstand die eingestellte Warnschwelle ALARM2 unterschreitet, wird der
Messkreis geschlossen und die LED 2 am Isolationsmessgerät leuchtet. Es wird eine Isolationswarnung
herausgegeben. Parallel steuert das Isolationsüberwachungsgerät das Relais mit Wechslerkontakt
an. Dieses Relais ist in dem Wechselrichter eingebaut.
Bei einem Isolationsfehler unterschreitet der Isolationswiderstand den Ansprechwert ALARM1. Das
Betriebsverhalten des Wechselrichters kann in diesem Fall durch Parameter eingestellt werden:
Objekt Beschreibung
A Display
B LEDs
C Bedientasten
