11.1 Laderegelung
Der Sunny Island 3324/4248 besitzt eine 3 stufige Laderegelung nach dem Verfah-
ren IU
0
U.
Das I steht hierbei für eine Konstantstromphase (engl. Bulk Phase). In dieser Stufe
wird die Ladung lediglich durch den maximal festgelegten Batteriestrom (Parameter
„23-4 AmpdcBatMax“) oder durch den maximalen Generatorstrom (Parameter „24-
2 AmpacGenMax“) begrenzt. Während dieser Phase steigt die Batteriespannung mit
zunehmendem Ladezustand der Batterie an.
Erreicht die Batteriespannung den eingestellten Wert für die zweite Phase U
0
(Para-
meter „23-7 VchargeBoost“ oder „23-9 VchargeEqual“ oder „23-11 VchargeFull“),
beginnt die so genannte Konstantspannungsregelung (Absorbtion Phase). In dieser
Stufe wird die Batteriespannung auf einen konstanten Wert geregelt, was sich in ei-
nem stetig abnehmenden Batteriestrom zeigt. Hier verbleibt der Sunny Island 3324/
4248 solange, bis die für diese Stufe festgelegte Zeitdauer (Parameter „23-6 Tab-
sorbBoost“ oder „23-8 TabsorbEqual“ oder „23-10 TabsorbFull“) abgelaufen ist.
Nach Ablauf dieser Stufe wechselt der Sunny Island 3324/4248 in die so genannte
Erhaltungsladung (Float Charge), die wieder als eine Konstantspannungsladung aus-
geführt wird, aber mit einer deutlich abgesenkten Ladespannung (Parameter „24-12

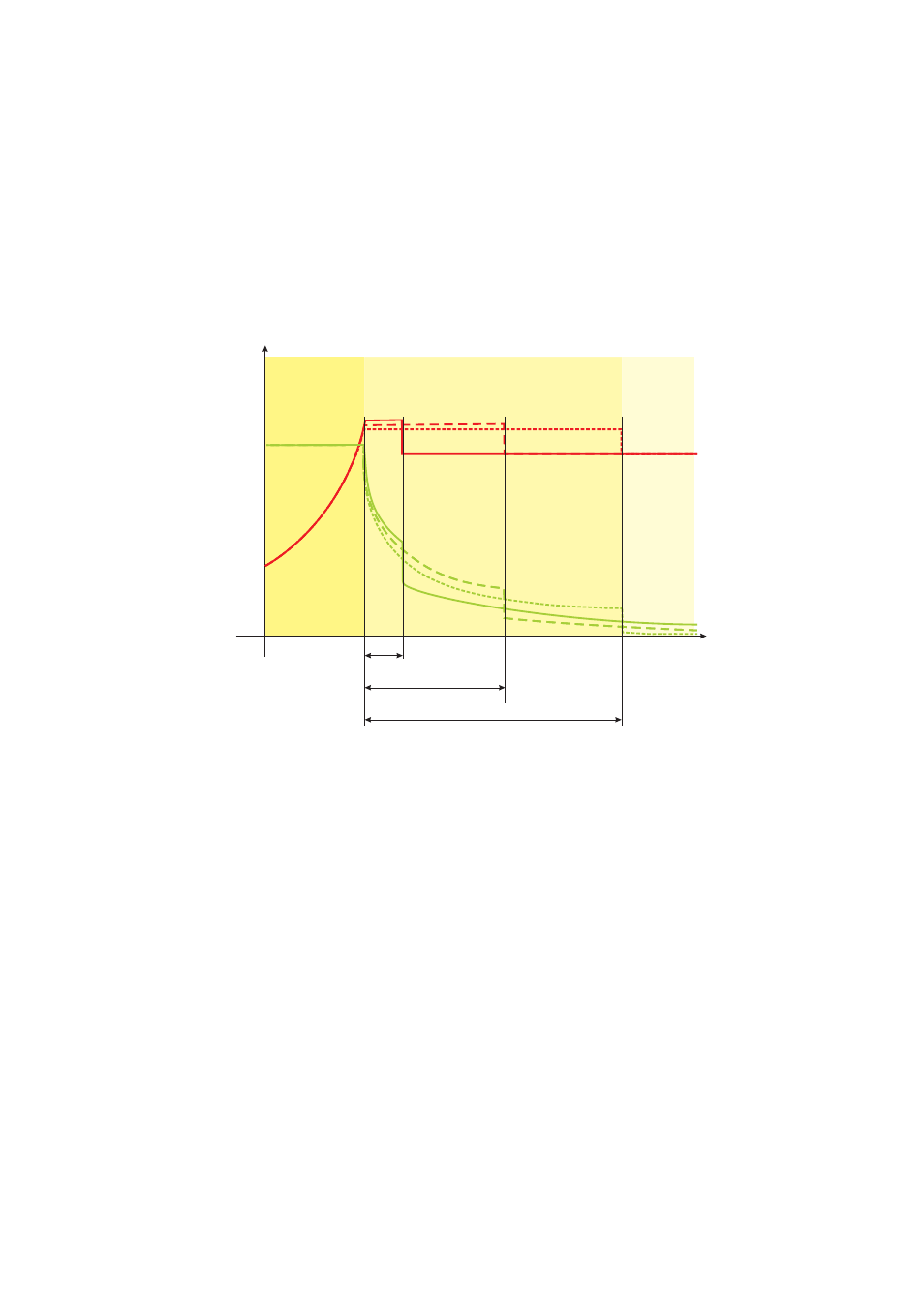

Spannung
[V]
S
trom
[A]
Zeit
VchargeBoost = 60 V
TabsorbBoost = 45 min
VchargeFloat
U = 54 V
TabsorbFull = 180 min
TabsorbEqual = 360 min
I-Phase /
Bulk Phase U -Phase /
Absorbtion Phase
0
U-Phase /
Float Phase
VchargeFull = 60 V
VchargeEqual = 60 V
