4. Stecken Sie eine Ader mit der Aderendhülse in die Anschlussklemme „Load_S“
und ziehen Sie die Schraube der Klemme fest an. Montieren Sie danach den
zweiten Leiter entsprechend an der zweiten Anschlussklemme „Load_S“. Die
Montage der beiden Adern ist polaritätsunabhängig.
5. Ziehen Sie nun die Kabelverschraubung mit metrischem Gewinde fest.
5.4.4 Generatorstart mit einem Kontakt
Der Sunny Island 3324/4248 kann Generatoren, die sich über einen einzigen Kon-
takt starten und stoppen lassen, automatisch starten. Diese Aufgabe übernimmt das
im Sunny Island 3324/4248 integrierte Generator-Steuer-Relais (GenRequest-Re-
lais). Der autostartfähige Generator (mit einem Kontakt) wird direkt an den An-
schlussklemmen „G_Req“ des Sunny Island 3324/4248 angeschlossen.
Parametereinstellungen und weitere Möglichkeiten, Generatoren in Betrieb zu neh-
men, finden Sie in den Kapiteln 8.5 „Betrieb mit Generator” (Seite 74) und 10.2
„PV-Inselsystem mit Generator” (Seite 90).

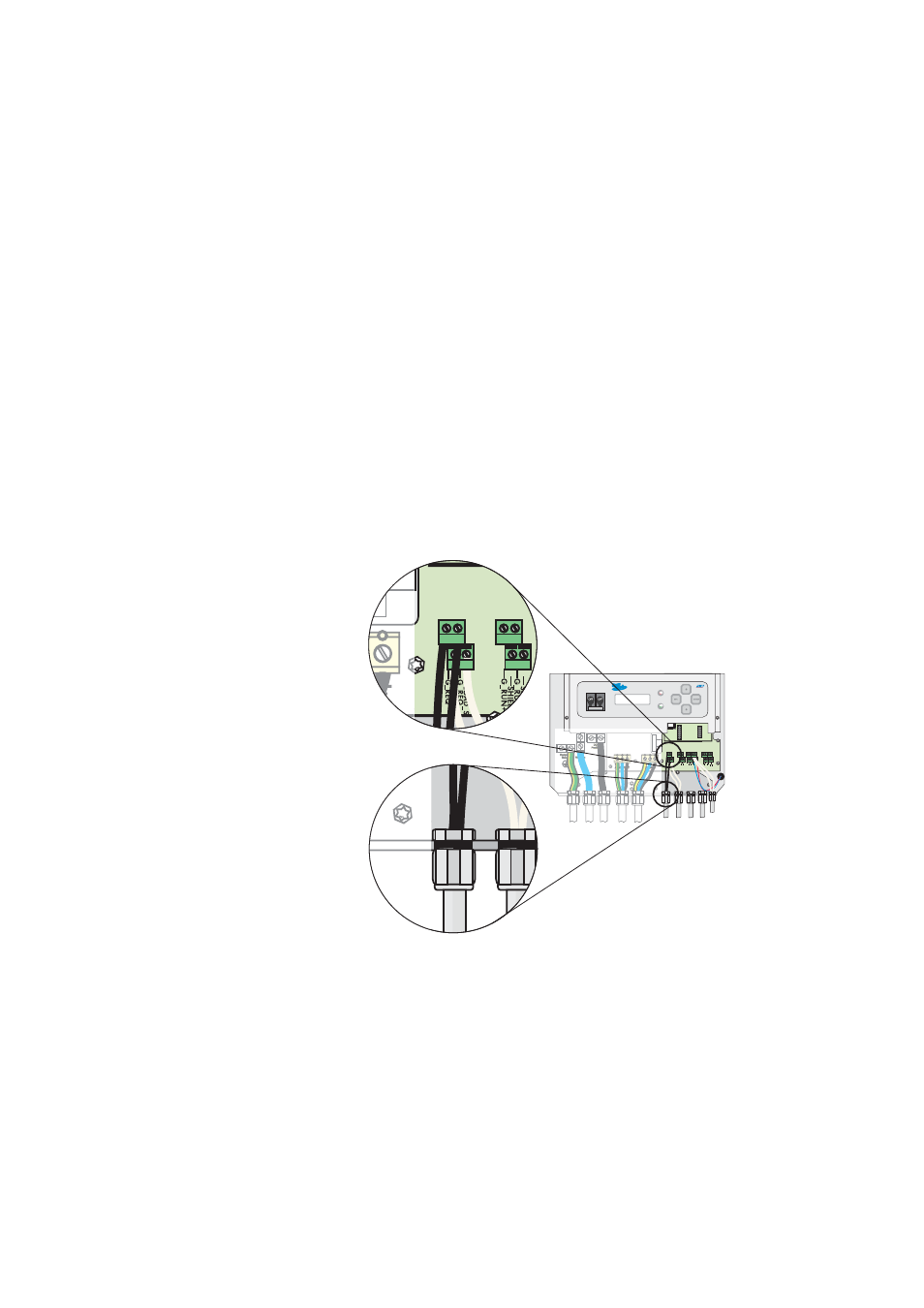

1. Montieren Sie eine Kabelverschraubung mit metrischem Gewinde M20 (im Lie-
ferumfang enthalten) an eine der Leitungsdurchführungen „Zusätzliche An-
schlüsse“ (siehe Abbildung Seite 31).
3 2 7 5 Shield CA
N
_ L C_GND C AN_H FAN+ TB
A T2 FAN- TB
A T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R UN- SHIELD G_R UN+ LO AD_S
G_REQ LO AD_S
G_REQ
