SMA Technologie AG Batteriemanagement
Installationsanleitung SI3324/4248-14:SD2406 Seite 103
VchargeFloat“). Sollte die Ladung über einen Generator erfolgen, wird dieser beim
Übergang in diese Phase wieder gestoppt, so dass mit Beginn dieser Phase die La-
dung der Batterie beendet ist. Der Sunny Island 3324/4248 verbleibt in dieser Phase
solange, bis entweder mehr als 30 % der Nennkapazität (alle Entladungen werden
aufaddiert) entnommen oder der Generator automatisch wieder gestartet wurde (sie-
he Kapitel 8.5 „Betrieb mit Generator” (Seite 74)).
Dies bedeutet, dass während dieser Zeit die Ladespannung der Batterie auf den unter
Parameter „23-12 VchargeFloat“ eingestellten Wert begrenzt wird, wenn z. B. eine
weitere Ladung über Sunny Boys oder ein öffentliches Netz möglich ist. Die Erhal-
tungsladung hat dabei die Aufgabe, die Batterie im vollgeladenen Zustand zu halten,
ohne eine vorzeitige Alterung durch Überladung zu verursachen.
Für die zweite Stufe der Laderegelung U
0
, die so genannte Konstantspannungsla-
dung (engl. Absorbtion Phase) für eine begrenzte Zeit, wählt der Sunny Island
3324/4248 automatisch zwischen drei unterschiedlichen Spannungen und Ladezei-
ten. Hier gibt es die so genannte Schnellladung (Boost Charge), die Vollladung (Full

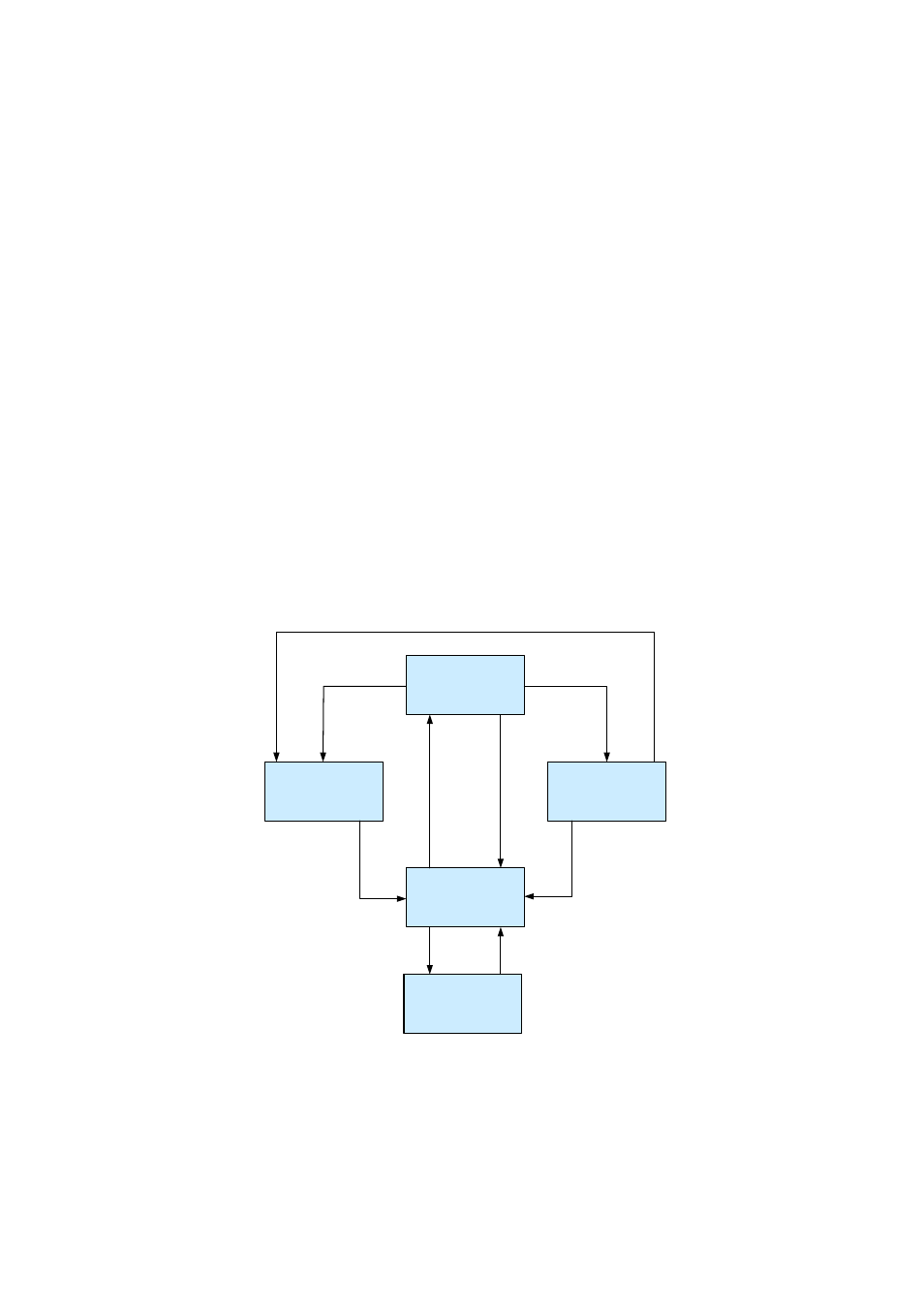

Charge) und die Ausgleichsladung (Equalizing Charge). Die folgende Abbildung
zeigt das Ablaufdiagramm der Ladeverfahren.
Boost Charge
V = VchargeBoost
Full Charge
V = VchargeFull
Equaliziation
V = VchargeEqual
Floating Charge
V = VchargeFloat
Silent Mode
Bms Silent Request = on
TcycleEqual Tage oder 30
Ladungsdurchsätze
TcycleFull Tage oder
8 Ladungsdurchsätze
V > VchargeFull
für TabsorbFull
V > VchargeEqual
für TabsorbEqual
V > VchargeBoost für TabsorbBoost
30% Entladung oder
auto gen star
t
TcycleEqual Tage oder
16 Ladungsdurchsätze
