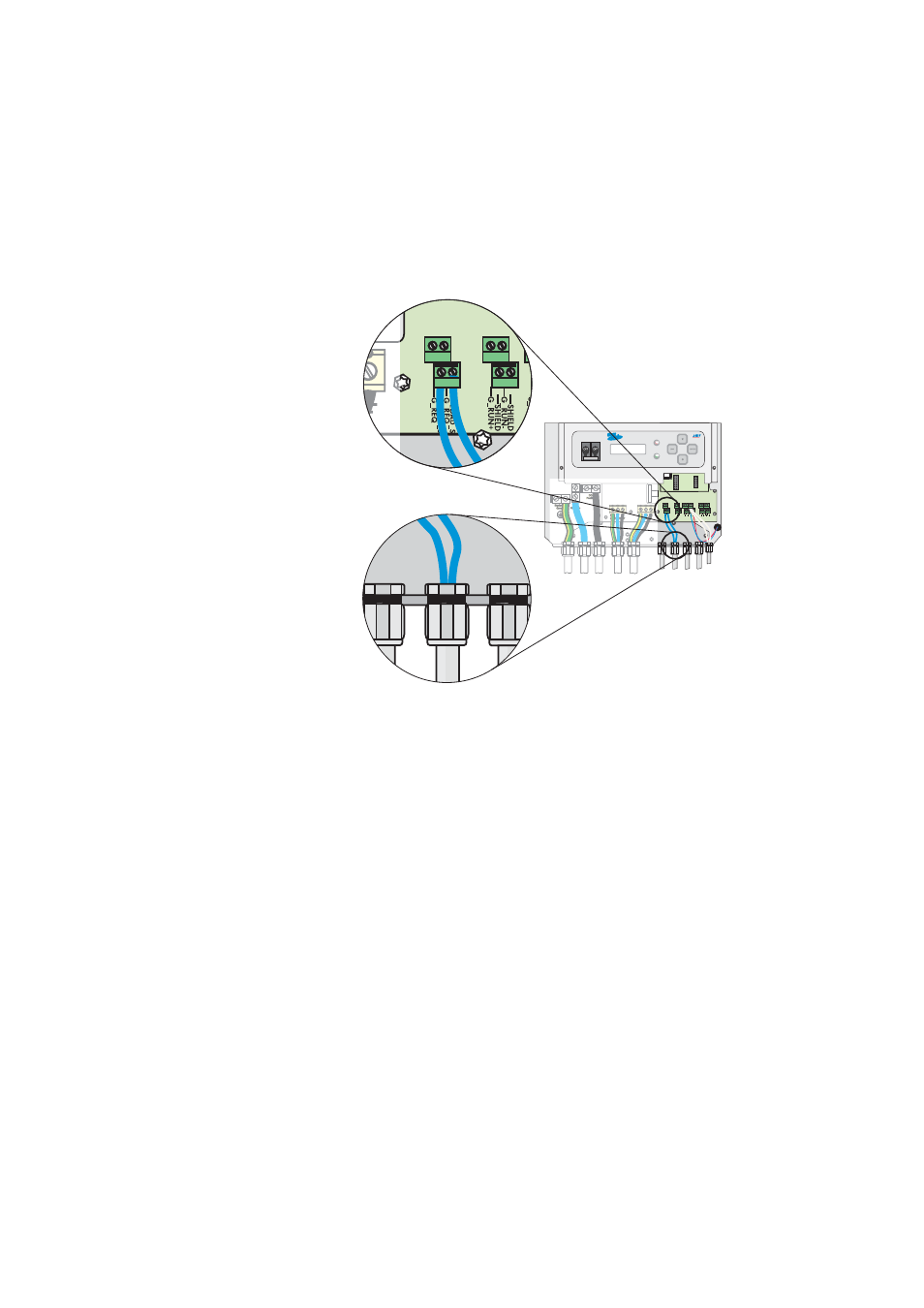

Installieren Sie den Anschluss am Sunny Island 3324/4248 wie folgt:
1. Montieren Sie eine Kabelverschraubung mit metrischem Gewinde M20 (im Lie-
ferumfang enthalten) an eine der Leitungsdurchführungen „Zusätzliche An-
schlüsse“ (siehe Abbildung Seite 31).
- Entfernen Sie den Blindstopfen an der gewählten Leitungsdurchführung des
Gehäuses.
- Setzen Sie die Kabelverschraubung mit dem Gewinde in die Gehäuseöffnung
ein.
- Schrauben Sie die passende Kontermutter M20 innen im Gehäuse auf das Ge-
winde der Kabelverschraubung.
2. Entfernen Sie die Schutzisolierung der Adern und versehen Sie die freigelegten
Enden jeweils mit einer passenden Aderendhülse.
3. Führen Sie die Adern durch die Kabelverschraubung mit metrischem Gewinde
in das Gehäuse des Sunny Island 3324/4248.
