Montage SMA Technologie AG
Seite 28 SI3324/4248-14:SD2406 Installationsanleitung
Soll der Sunny Island 3324/4248 auf einer
Lattung montiert werden, benutzen Sie die
vier mittleren Bohrungen der Wandhalte-
rung. Achten Sie darauf, die Wandhalterung
an einem Wandpfosten zu positionieren. Ver-
gewissern Sie sich, dass die Wand, an der
Sie den Sunny Island 3324/4248 anbringen,
senkrecht ist und das Gewicht des Sunny Is-
land 3324/4248 (39 kg) langfristig tragen
kann. Verwenden Sie für die Montage z. B.
Kreuzschlitzschrauben (6 mm x 50 mm) nach
DIN 571 in Edelstahlausführung mit passen-
der Unterlegscheibe.

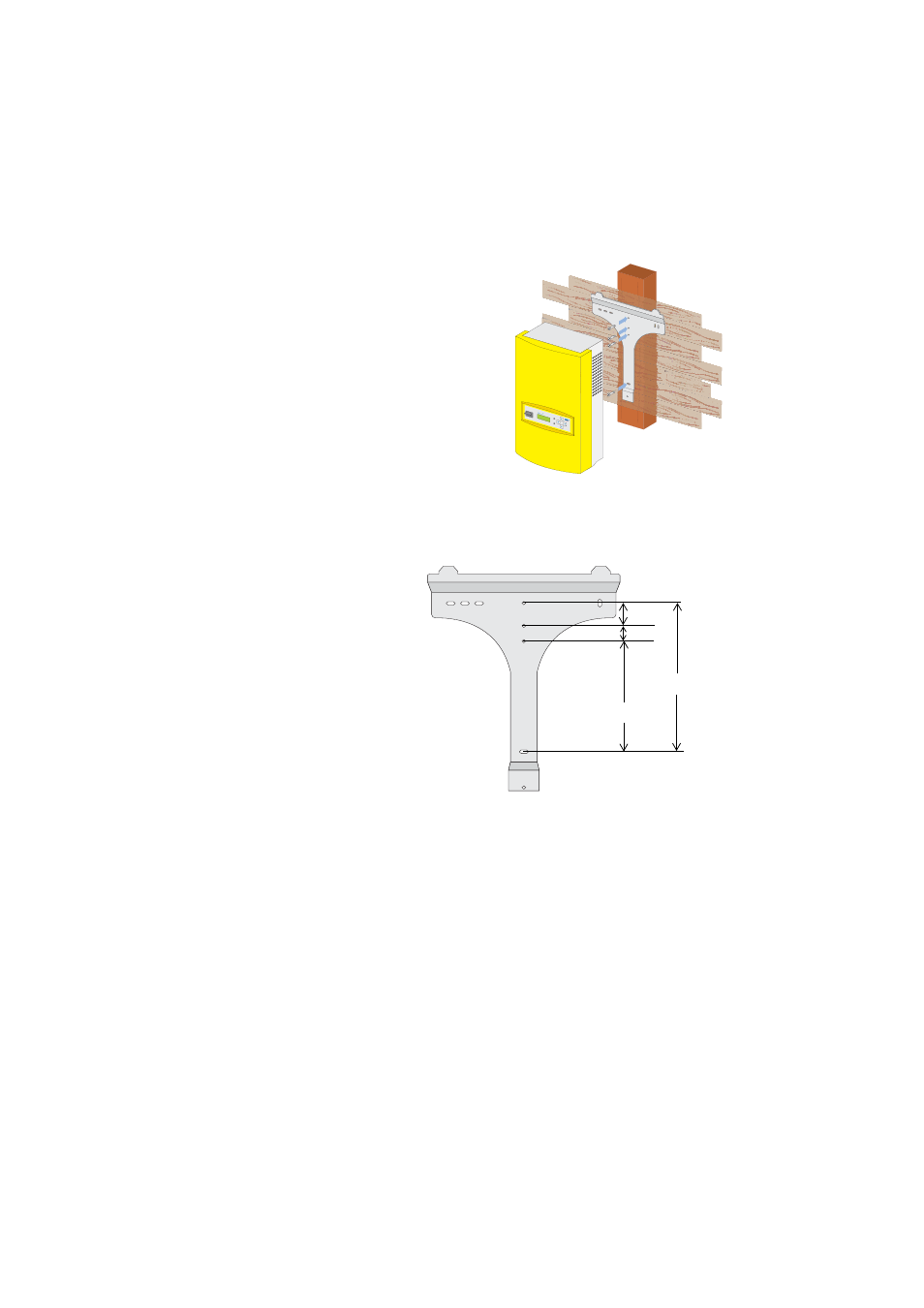

Nebenstehende Abbildung zeigt
die Abstände der Bohrlöcher für
die Montage der Wandhalte-
rung an einem einzelnen Wand-
pfosten.
Island Sunny
310 mm
30 mm
235 mm
45 mm
