Elektrischer Anschluss
Installationsanleitung
SI3324/4248-14:SD2406
Seite 35
5.
Ziehen Sie abschließend die Kaberlverschraubung mit metrischem Gewinde
fest.
Querschnitt einer Erdungsleitung berechnen
Die SMA Technologie AG kann keine allgemein gültigen Aussagen über den erfor-
derlichen Querschnitt der Erdungsleitung für die externe Erdung des Minus-Pols der
Batterie treffen. Die Dimensionierung der Leitung hängt von der Art der angeschlos-
senen Batterie, der externen Sicherung (DC-seitig) und dem Material des Erdungslei-
ters ab.
Der Querschnitt kann aber anhand einer Formel leicht ermittelt werden.

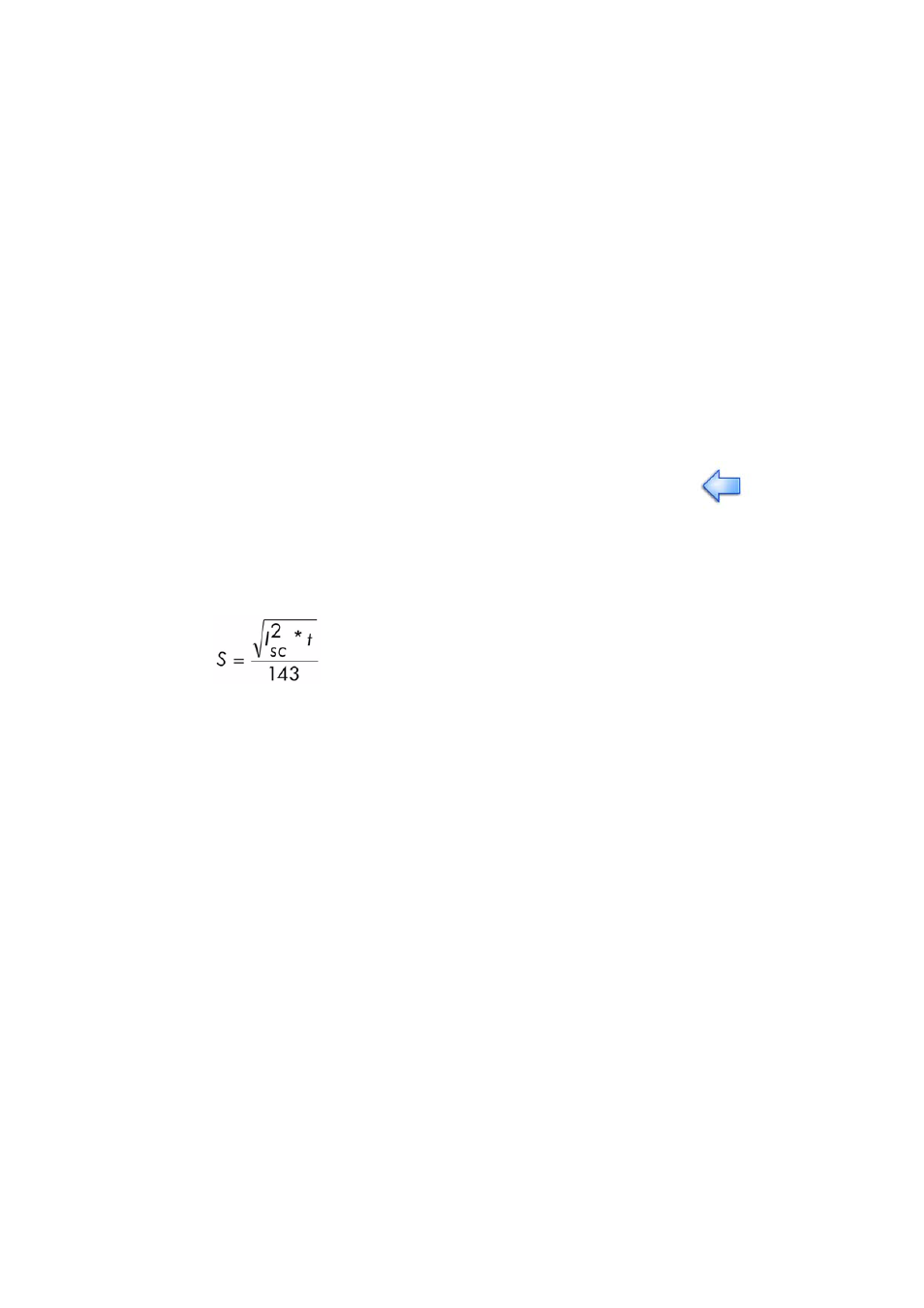

Der benötigte Querschnitt des Erdungsleiters (Kupfer) kann mit der folgenden Formel
berechnet werden. Typische Auslösezeiten z. B. für den integrierten DC-Sicherungs-
automat liegen für Kurzschlussströme zwischen 2000 A und 10.000 A bei bei 25 ms.
Für Kurzschlussströme bis 10.000 A ist somit eine Erdung mit 16 mm² ausreichend.
Eine exakte Bestimmung des Querschnitts des Erdungsleiters muss unter Be-
rücksichtigung der regional geltenden Normen und Richtlinien erfolgen (z. B.
DIN VDE 0100 Teil 540).
t = Auslösezeit in Sekunden (s)
I
SC
= maximaler Batteriestrom (Kurzschlussstrom) in
Ampere (A)
S = Leitungsquerschnitt in Quadratmillimeter (mm²)
