9. Stecken Sie die Jumper (E), wenn es im Anschlussplan des Kommunikationsge-
rätes gefordert wird. Die Tabelle im folgenden Kapitel 15.2 „Jumper Funktio-
nen” (Seite 125) gibt einen Überblick über die Funktion der Jumper.
10. Stecken Sie die Kommunikations-Schnittstelle auf die Platine (F).
11. Verschließen Sie den Sunny Island 3324/4248 wie in Kapitel 6.2 „Verschließen
des Geräts” (Seite 56) beschrieben.

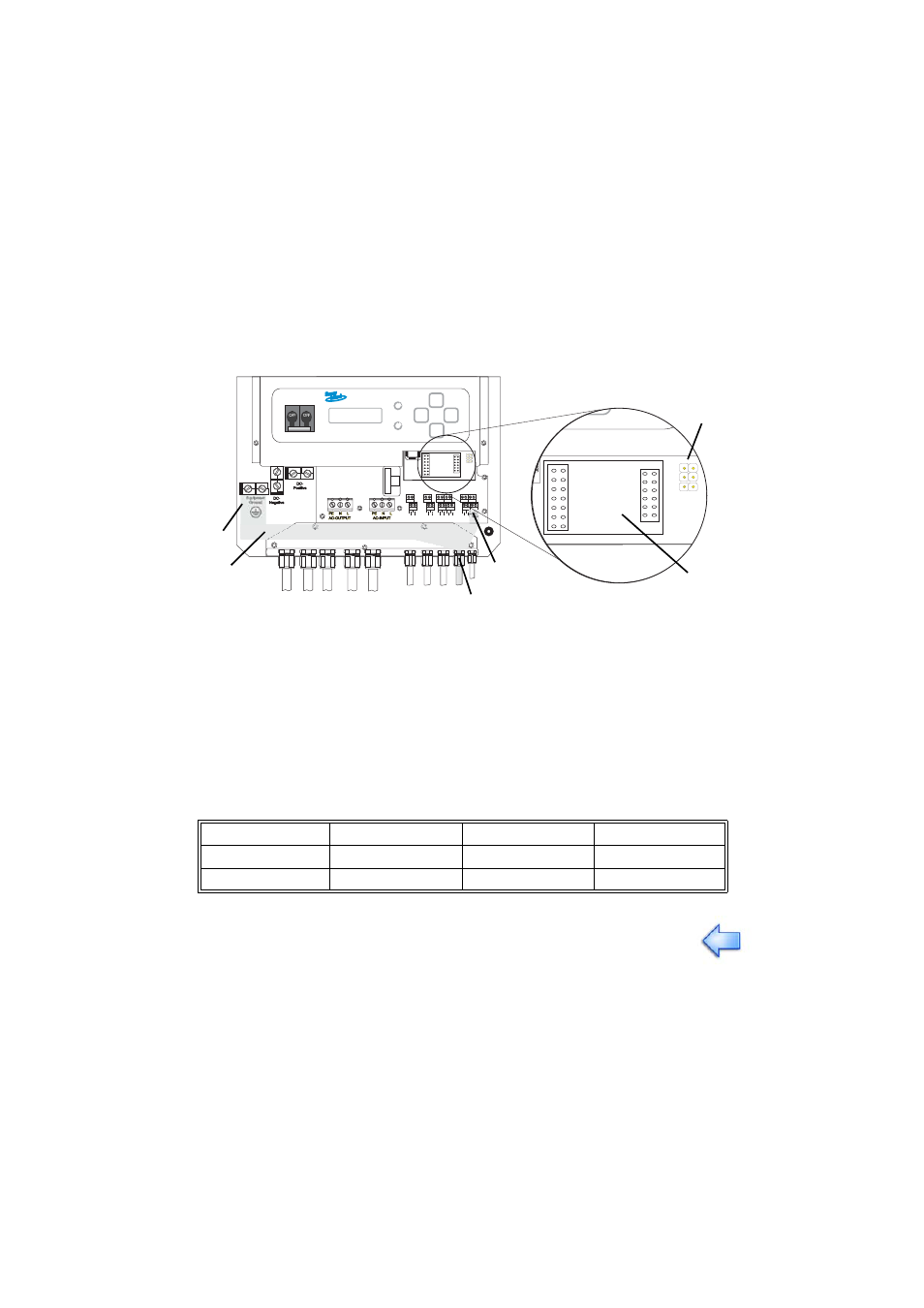

15.2 Jumper Funktionen
A Gehäusedurchführung im Boden des Sunny Island 3324/4248
B Weg der Leitung (graue Fläche)
C PE-Anschluss
D Schraubklemmen zum Anschluss der Kommunikationsleitung
E Jumper-Steckplatz
F Schnittstellen-Steckplatz
Jumper A Jumper B Jumper C
RS232 - - -
RS485 Terminierung Vorspannung 1 Vorspannung 2
Eine detailierte Beschreibung der Jumper Funktionen finden Sie in der Doku-
mentation des Kommunikationsgerätes.
3 2 7 5 Shield C AN_L C_GND C A N_H FA
N
+
TB
A
T2 FA
N
-
TB
A
T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R
UN- SHIELD G_R
UN+ LO AD_S
G_REQ LO AD_S
G_REQ
A
B
C
F
D
E
C
A
B
