SMA SI 3324 Installation - Handbuch (Seite 48)

Elektrischer Anschluss SMA Technologie AG
Seite 48 SI3324/4248-14:SD2406 Installationsanleitung
5.4.3 Lastabwurf (Load-Shedding)
Der Sunny Island 3324/4248 kann Lasten automatisch abschalten, um die Batterie
vor Tiefentladung zu schützen. Dazu muss ein externes Leistungsschütz z. B. mit
Schließerkontakt (230 V, 16 A) zwischen den Sunny Island 3324/4248 und Lasten
installiert werden.
Ein internes Relais (Anschlussklemmen „Load_S“) steuert das externe Schütz und
lässt sich über den Parameter „40-6 Load_Shedding“ (Lastabwurf) einstellen. Werks-
seitig wird der Parameter auf „OFF“ gesetzt. Lesen Sie zu diesem Thema auch Kapi-
tel 8.6 „Einstellung automatischer Lastabwurf” (Seite 80).

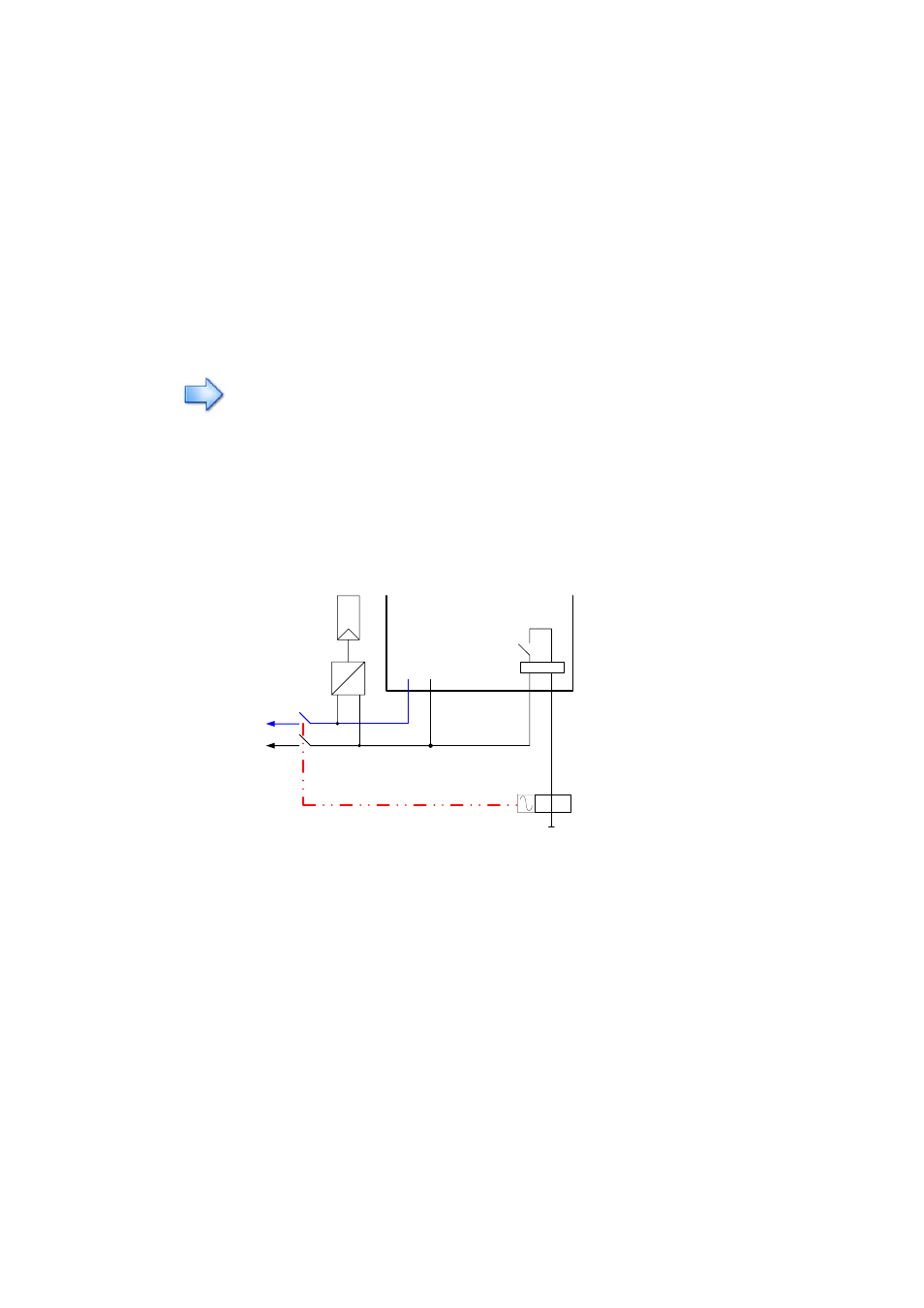

Die Verschaltung ist in der folgenden Abbildung dargestellt:
Die Installation des Lastabwurfs ist in Anlagen mit weitgehender Kopplung der
PV- oder Windenergie auf der AC-Seite dringend empfohlen. Nur hierdurch ist
ein sicherer Betrieb der Anlage, auch bei geringer Energieerzeugung oder
sehr hohem Verbrauch, gewährleistet.
*)
N
Lasten
AC-Output AC-Input
k1
K1
Sunny Island
N L
Load_S
Sunny Boy
