SMA Technologie AG Elektrischer Anschluss
Installationsanleitung SI3324/4248-14:SD2406 Seite 45

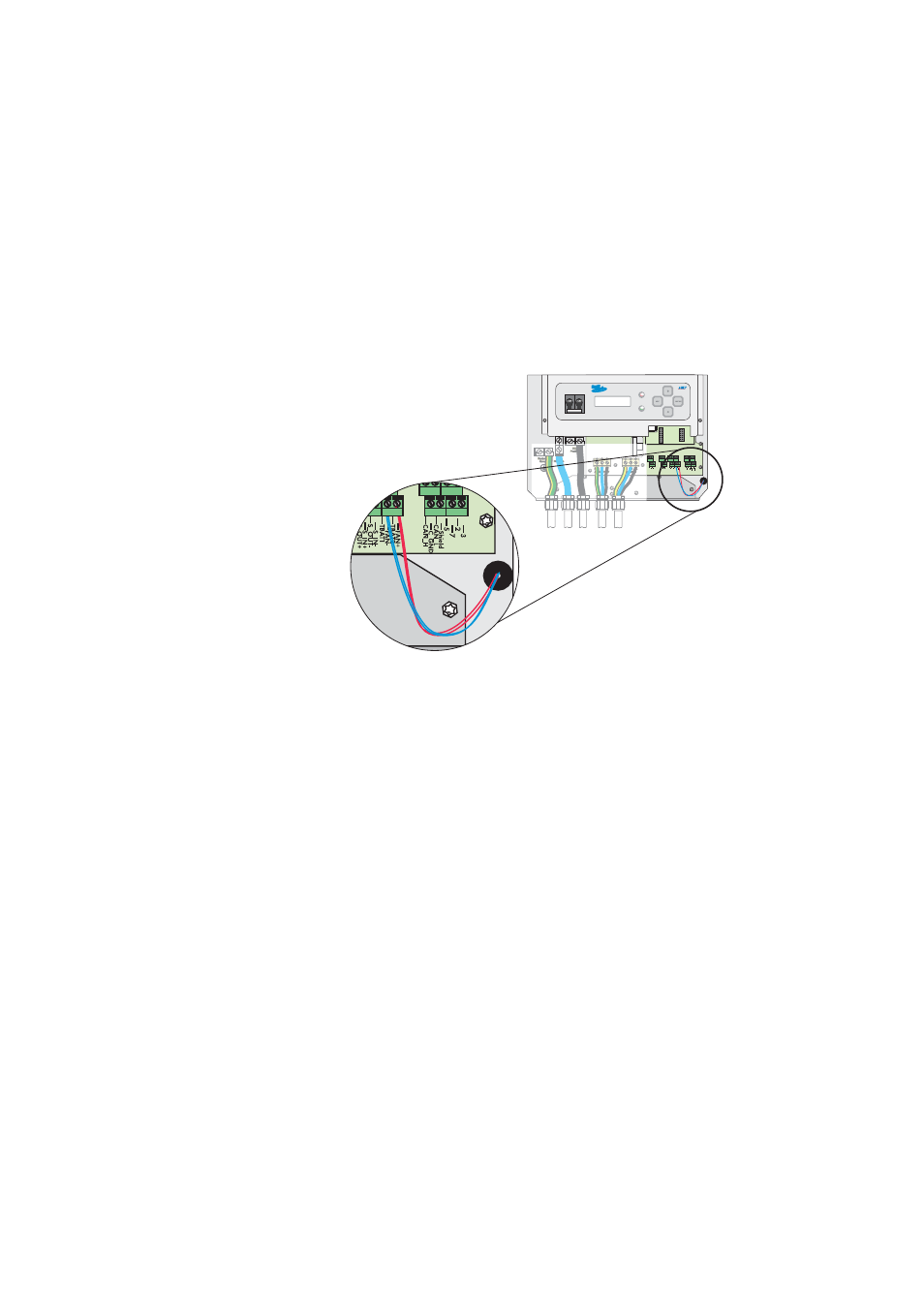

5.4.1 Gerätelüfter
Der Sunny Island 3324/4248 verfügt über Lüfter, um große Lasten auch bei hohen
Umgebungstemperaturen dauerhaft zu versorgen. Die Lüfter befinden sich im hinte-
ren Teil des Gehäuses (nicht abgebildet) und sind bei Auslieferung schon angeschlos-
sen.
3 2 7 5 Shield CA
N
_ L
C_GND C AN_H FA
N
+
TB
A T2 FA
N
-
TB
A T1 S_IN- S_OUT
-
S_IN+ S_OUT+ SHIELD G_R
UN- SHIELD G_R
U N+ LO AD_S G_REQ LO AD_S G_REQ
