10.2.1 Generatoren mit manuellem Start
Der Generator ohne Autostart-Funktion muss manuell, also per Hand, gestartet wer-
den (siehe Kapitel 8.5.3 „Anforderung des Generators” (Seite 77)). Über eine an-
geschlossene Lampe kann der Betreiber des Inselnetzes informiert werden, dass sich
die Batterie in einem kritischen Zustand (siehe Parameter „12-4 BatState“ und Kapitel
11.3 „Tiefentladeschutz/Batteriezustand” (Seite 105)) befindet und geladen werden

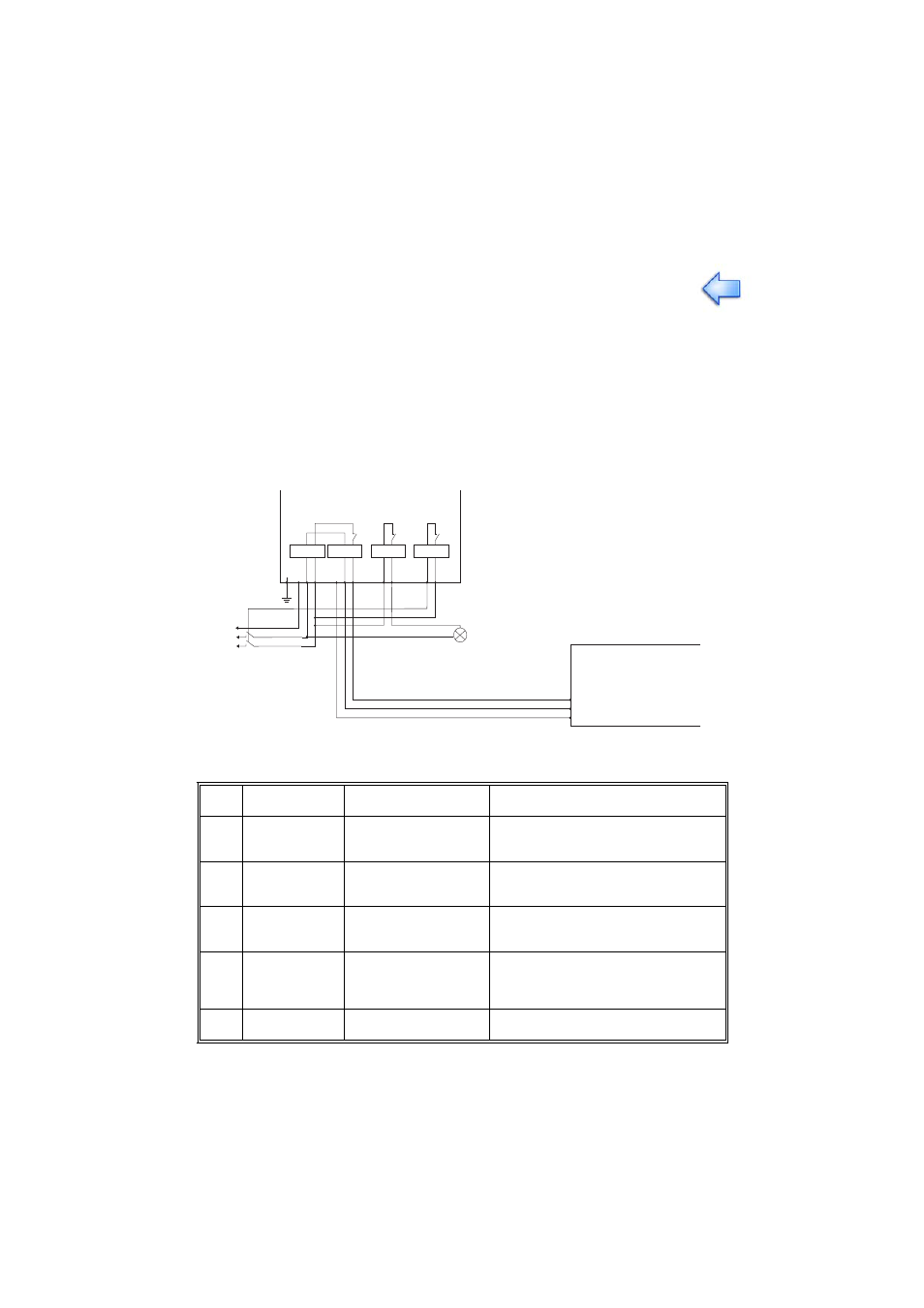

muss. Die folgende Abbildung zeigt die Verschaltung des Generators mit dem Sunny
Island 3324/4248:
Folgende Parameter müssen Sie gegenüber den Werkseinstellungen ändern:
Die folgenden vier Unterkapitel (10.2.1 bis 10.2.4) zeigen Ihnen die Möglich-
keiten, wie der Generator bei Einbindung in Ihr System gestartet werden kann.
Nr. Parameter Parameterwert/
Einheit Parameter-Beschreibung
23-2 BatType
(siehe Kap. 11.4) siehe Datenblatt des
Batterieherstellers Batterietyp, der im System benutzt wird.
Einzustellen bei Erstinbetriebnahme (siehe
Kapitel 8.2 „Initialisierung” (Seite 66)).
23-3 AmpHoursBat
(siehe Kap. 11.4) siehe Datenblatt des
Batterieherstellers Kapazität der Batterie. Einzustellen bei
Erstinbetriebnahme (siehe Kapitel 8.2
„Initialisierung” (Seite 66)).
23-4 AmpdcBatMax
(siehe Kap. 11.4) siehe Datenblatt des
Batterieherstellers Max. Batterieladestrom. Einzustellen bei
Erstinbetriebnahme (siehe Kapitel 8.2
„Initialisierung” (Seite 66)).
24-2 AmpacGenMax 0,85 *
Generatornennstrom
(siehe Datenblatt
Generator) max. Ausgangsstrom des Generators (siehe
Kapitel 8.5.2 „Einstellung des
Ausgangsstromes” (Seite 77)).
40-2 Autostart On Der Sunny Island 3324/4248 kann
automatisch starten.
Generator
PE N L PE N L PE
AC-Output AC-Input
Sunny Island
G_Req
PE
N
L
N
C
Inselnetz
PE
N
L
Load_S
