SMA Technologie AG Bedienung
Installationsanleitung SI3324/4248-14:SD2406 Seite 59

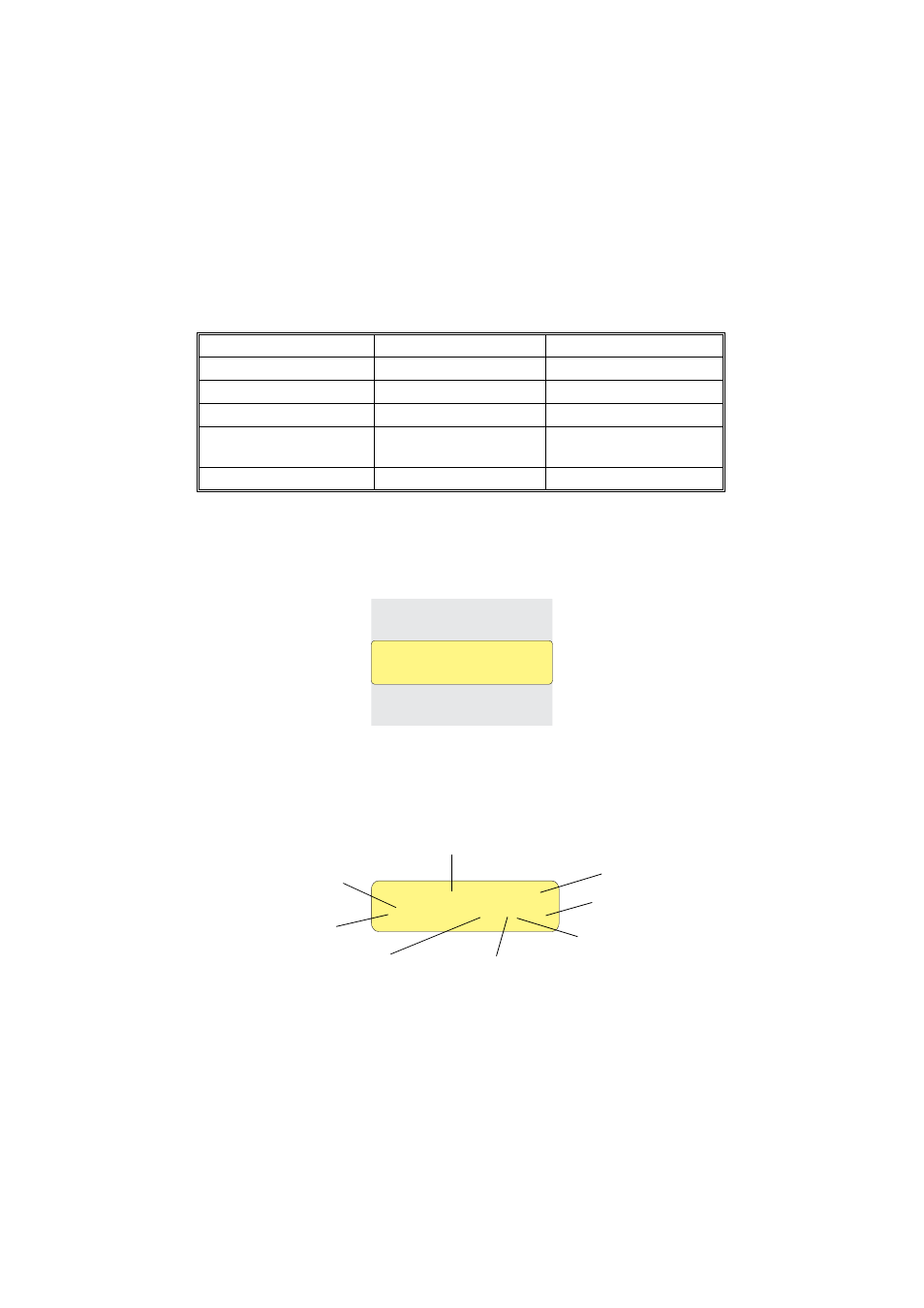

7.3 Bedeutung der Leuchtdioden (LED)
Es befinden sich eine rote und eine grüne LED auf der Vorderseite des Sunny Island
3324/4248. Die folgende Tabelle erklärt ihre Bedeutung:
7.4 Display
Auf dem zweizeiligen LCD-Display werden Informationen über den Sunny Island
3324/4248 angezeigt. Beim Hoch- bzw. Runter-Navigieren sind immer zwei Zeilen
zu sehen.
Der Sunny Island 3324/4248 zeigt während des Normalbetriebs die relative Aus-
gangsleistung, den Betriebszustand des Wechselrichters, den Generator-Status (z. B.
„L“ siehe Kapitel 12.4 „Anzeige im Display” (Seite 114)), Fehlermeldungen sowie
den Status des Lastabwurf- und Generator-Steuer-Relais an.
Grüne LED Rote LED Betriebszustand
AN AN INIT (Initialisierung)
— — Standby
AN — Betrieb
BLINKT —
Derating
(Leistungsreduzierung)
— AN Fehler
2. Display Zeile
5. Display Zeile
6. Display Zeile
3. Display Zeile
4. Display Zeile
7. Display Zeile
8. Display Zeile
[¿¿¿¿¿¿¿¿¿¿¿¿ ]
>Invert L oo E
Ausgangsleistung/Ladeleistung
Energieflussrichtung
Lastabwurf-Relais Generator-Status
Generator-Steuer-
Relais
Fehleranzeige
Betriebsmodus
Laststatus
