Elektrischer Anschluss
Installationsanleitung
SI3324/4248-14:SD2406
Seite 41
5.3.2 AC-Ausgang
Die Unterverteilung des Inselnetzes (z. B. PV-Generator (Sunny Boy), Windkraftanla-
ge (Windy-Boy), Lasten) wird am AC-Ausgang (AC-Output) des Sunny Island 3324/
4248 angeschlossen. Möchten Sie einzelne Lastkreise getrennt absichern, nutzen Sie
hierfür den Sicherungautomaten mit max. 16 A B-Charakteristik. Im Kurzschlussfall
kann der Sunny Island 3324/4248 diesen Automaten noch auslösen:
1.
Montieren Sie eine Kabelverschraubung mit metrischem Gewinde M25 (im Lie-
ferumfang enthalten) an die Leitungsdurchführung „AC-Ausgang“ (siehe Abbil-
dung Seite 31).
-
Entfernen Sie den Blindstopfen an der Leitungsdurchführung.
-
Setzen Sie die Kabelverschraubung mit dem Gewinde in die Gehäuseöffnung
ein.
-
Schrauben Sie die Kontermutter innen im Gehäuse auf das Gewinde der Ka-
belverschraubung.
2.
Entfernen Sie die Schutzisolierung der drei Adern und versehen Sie die freige-
legten Enden jeweils mit einer passenden Aderendhülse.
3.
Führen Sie den dreipoligen Leiter durch die Kabelverschraubung mit metrischem
Gewinde in das Gehäuse des Sunny Island 3324/4248.

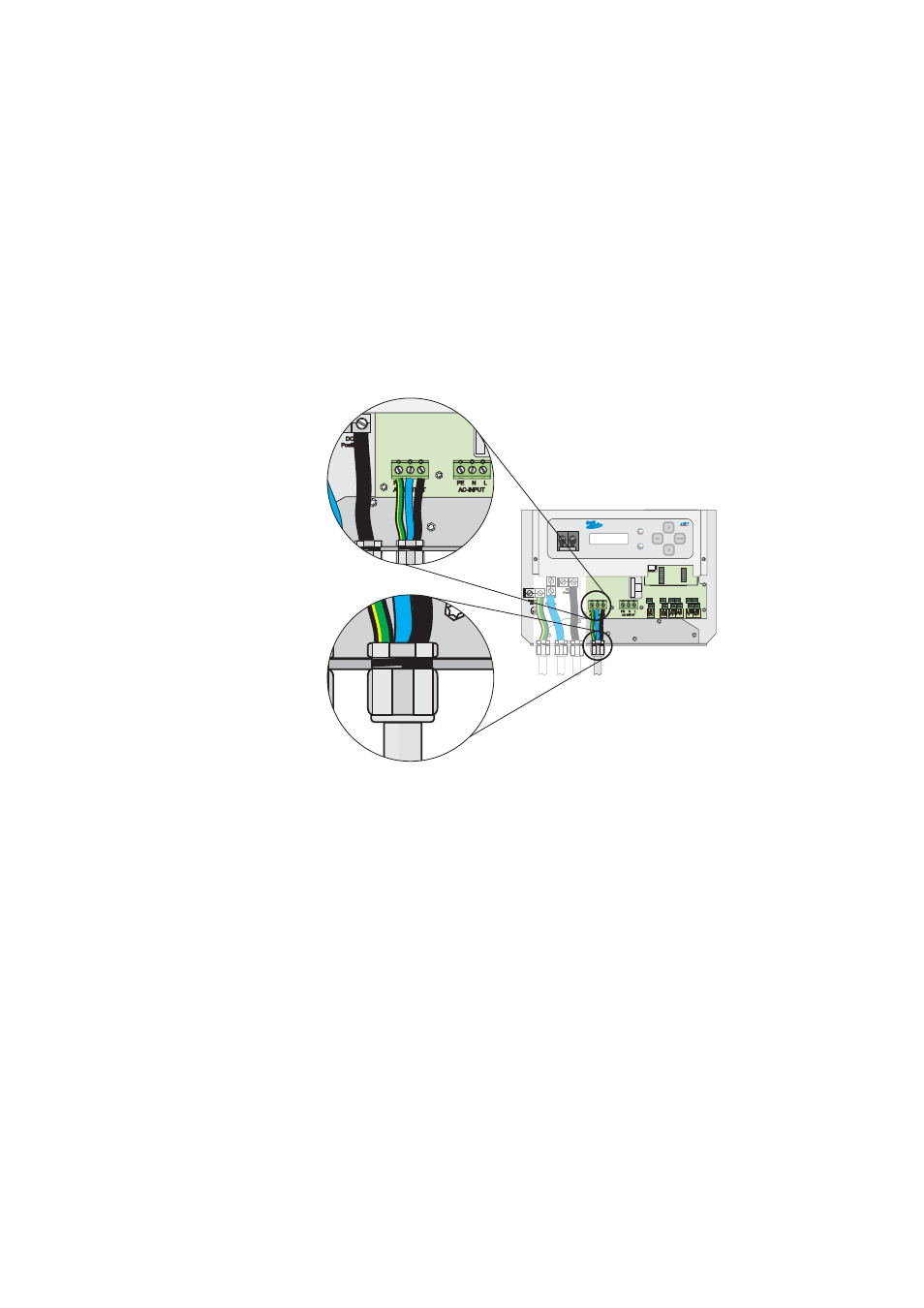

Schritte
1. + 3., 5.
Schritt 4.
