SMA Technologie AG Montage
Installationsanleitung SI3324/4248-14:SD2406 Seite 25

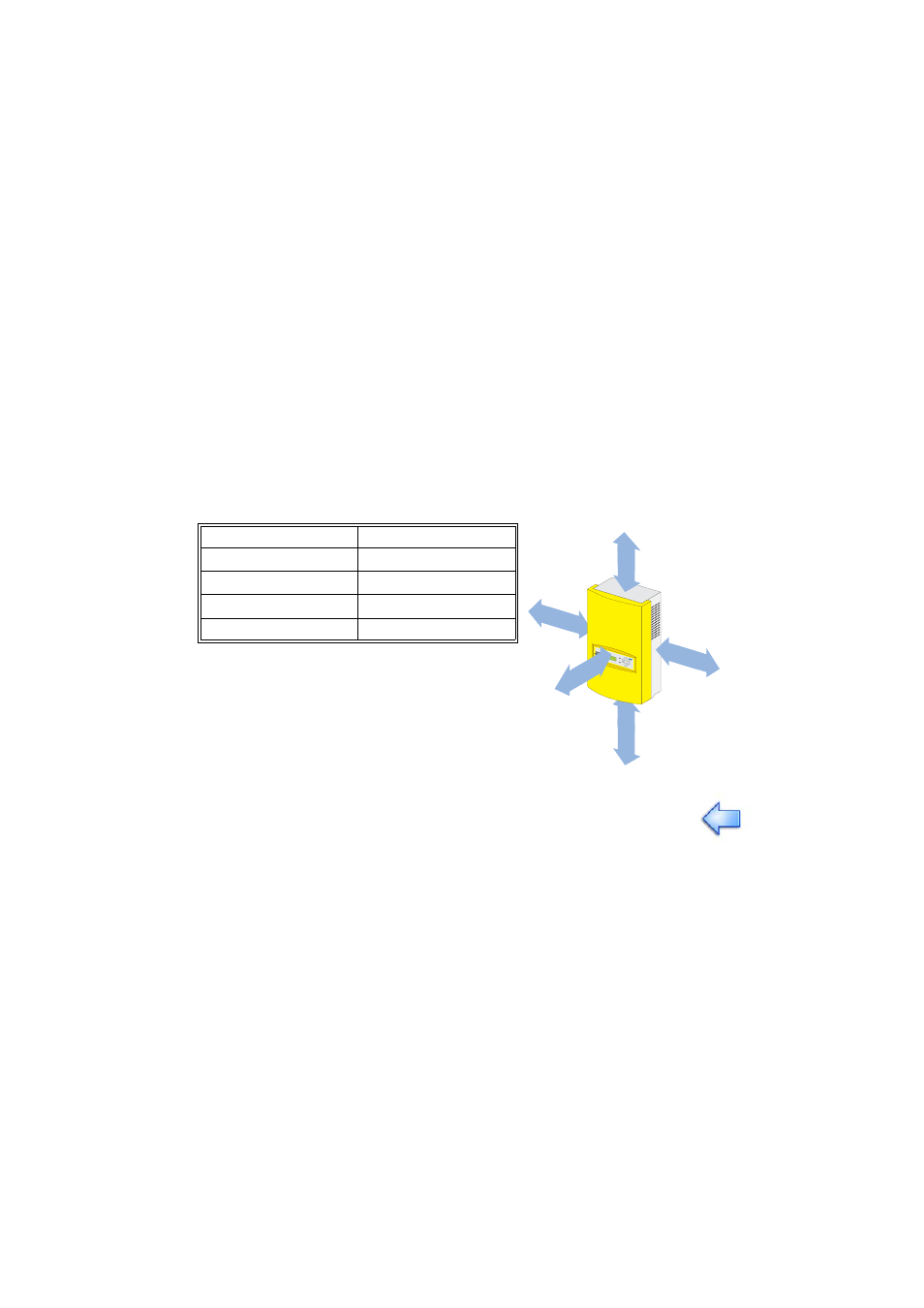

4.1.4 Mindestabstände
Luft gelangt durch die Unterseite des Gehäuses in den Sunny Island 3324/4248,
strömt durch das Gerät und tritt an den seitlichen Lüftungsgittern oberhalb des Ge-
häuses wieder aus.
Um eine ausreichende Belüftung zu ermöglichen, muss bei der Montage des Gerätes
an den Seiten des Sunny Island 3324/4248 ein Abstand von mindestens 20 cm und
auf der Oberseite ein Mindestabstand von 10 cm eingehalten werden.
Alle Leitungen werden durch die Unterseite des Gehäuses nach außen geführt. Des-
halb ist hier ein Abstand von mindestens 30 cm einzuhalten.
Es erleichtert die Bedienung und das Ablesen, wenn der Sunny Island 3324/4248 so
montiert wird, dass sich das Display auf Augenhöhe befindet und nach vorne ein Ab-
stand von 50 cm eingehalten wird. Ein Mindestabstand von 10 cm ist jedoch zwin-
gend notwendig, um den Gehäusedeckel zu montieren.
Mindestabstände
Seitlich 20 cm
Oben 10 cm
Unten 30 cm
Vorne 10 cm
Achten Sie bei dem Einbau des Sunny Island 3324/4248 in engen Räumen auf
eine ausreichende Belüftung. Das Gerät produziert während des Betriebs Wär-
me, die abgeführt werden muss.
20 cm
30
cm
Island Sunny
10
cm
20 cm
10
cm
