30�3 fronius rl – Solare Datensysteme Solar-Log Benutzerhandbuch
Seite 107
107
Fronius
Fronius RL
30�3 Fronius RL
Easy Installation
Terminierung
Adressierung Schnittstelle
ja
Jumper
ja
RS485
Übersicht
•
Schnittstelle integriert
•
Anschlussort: Rundbuchse am Wechselrichter
•
2-polige Verkabelung
•
Kommunikationsadresse muss nicht vergeben werden
•
Arbeitsschritte
•
Wechselrichter und Solar-Log™ stromlos schalten
•
Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
Wechselrichter an Solar-Log™ verkabeln
•
Die Verkabelung erfolgt über selbstkonfektionierte Kabelverbindung mit Rundstecker und Klemm-
leistenstecker
Der Rundstecker ist beim Hersteller zu beziehen.
Vorgehen
1.
Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen

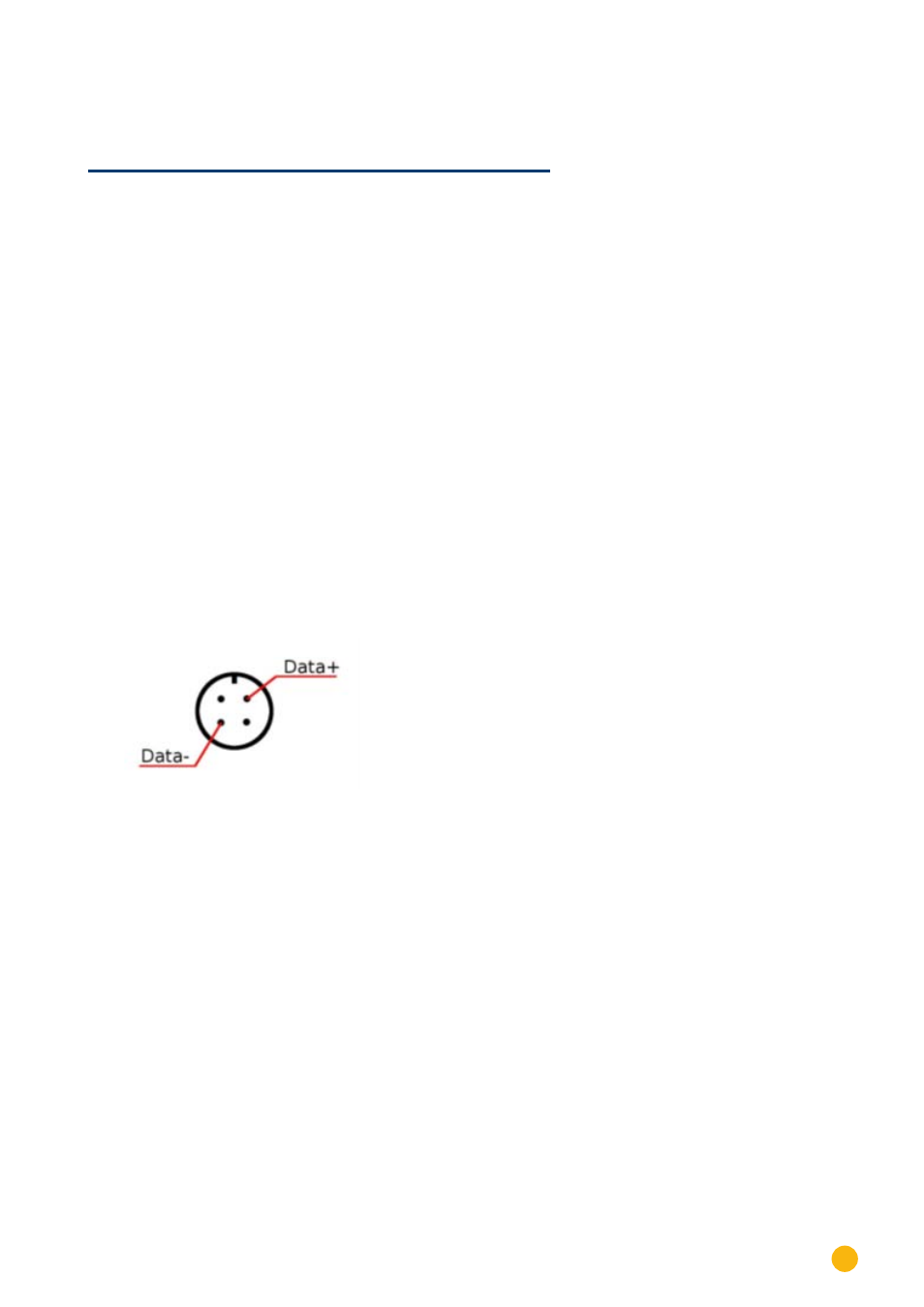

Ansicht Anschlussbuchse
Abbildung 10: Rund-Buchse Fronius RL
Klemmleistenstecker Solar-Log™
Wechselrichter
RS485/422 B
Rund-Buchse
► 1
► 1 Data +
► 3
► 2 Schrim des Kabels nutzen
► 4
► 3 Data -
2. Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
Wechselrichter untereinander verkabeln
•
Verkabelung über 2-adriges geschirmtes Datenkabel
•
Anschlussort: Rundbuchse am Wechselrichter
Vorgehen
1.
Selbstkonfektionierte Kabelverbindung mit Rundstecker und Klemmleistenstecker herstellen
2. Im 1.Rundstecker auch das Kabel zum nächsten Wechselrichter anschließen.
3. Weitere Wechselrichter untereinander auf die gleiche Art verbinden
