10 aten – Solare Datensysteme Solar-Log Benutzerhandbuch
Seite 49
49
Aten
Aten
10 Aten
10�1 Aten
Easy Installation
Terminierung
Adressierung Schnittstelle
nein
-
nein
RS485
Übersicht
•
Schnittstelle integriert
•
Anschlussort: RJ14-Buchse, außen am Wechselrichter
•
2-polige Verkabelung
•
Kommunikationsadresse muss nicht vergeben werden
Arbeitsschritte
•
Wechselrichter und Solar-Log™ stromlos schalten
•
Wechselrichter an Solar-Log™ verkabeln
•
Wechselrichter untereinander verkabeln
Wechselrichter an Solar-Log™ verkabeln
Verkabelung erfolgt über:
selbstkonfektioniertes geschirmtes, 2-adriges Datenkabel und Klemmleistenstecker
.
Vorgehen
1.
Bei Selbstkonfektionierung der Kabelverbindung die Adern nach folgendem Schema anklemmen
Klemmleistenstecker Solar-Log™
Wechselrichter
RS485/422 B
RJ 14 Buchse
► 1
► Pin 2 - Data +
► 4
► Pin 4 - Data -

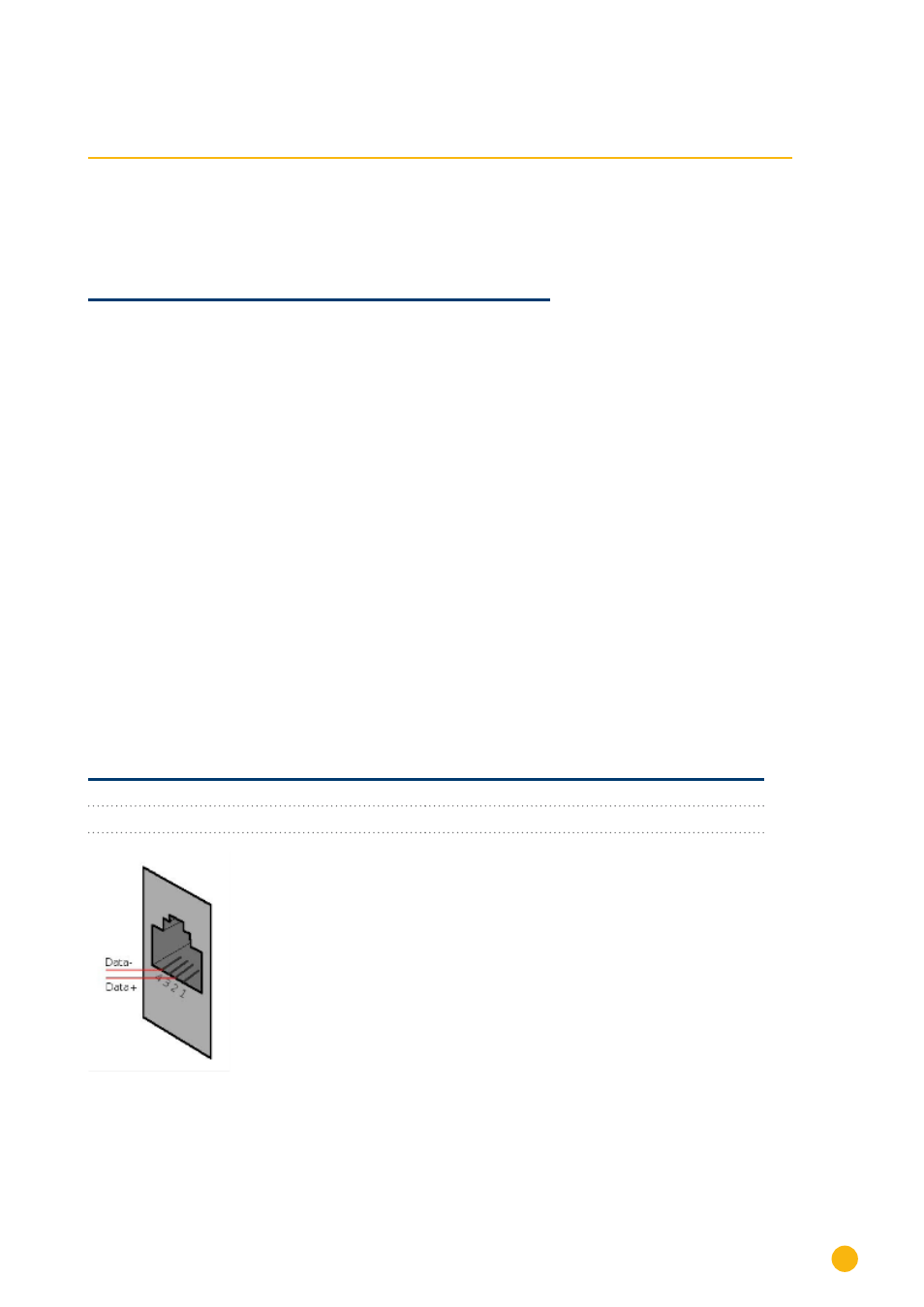

Abbildung 14: Pinbelegung RJ14 Buchse
2. Wechselrichter schließen, wenn kein weiterer Wechselrichter angeschlossen werden soll
3. Klemmleistenstecker in RS485-Buchse des Solar-Log™ stecken
