219
Siemens
Siemens
75 Siemens
75�1 Siemens
Easy Installation Terminierung Adressierung Schnittstelle
ja Widerstand ja RS485
Übersicht
•
Schnittstelle integriert
•
Anschlussort: RS485-Buchse auf der Unterseite des Wechselrichters
•
2-polige Verkabelung
•
Kommunikationsadresse muss vergeben werden
•
Arbeitsschritte
• Wechselrichter und Solar-Log™ stromlos schalten
• Wechselrichter an Solar-Log™ verkabeln
• Wechselrichter untereinander verkabeln
• Kommunikationsadresse vergeben
Wechselrichter an Solar-Log™ verkabeln
Für die Verbindungen zwischen dem Solar-Log™ und den Wechselrichtern fertigen Sie Kabel mit folgender
Pin-Belegung an.
Verbindung des Solar-Log™ mit dem ersten Wechselrichter
Solar-Log™ (4/6-poliger Klemmstecker) Erster Wechselrichter - RS485 IN
(4-poliger Rundstecker)
Pin 1 (Weiß) Pin 2
Pin 4 (Braun) Pin 3
Wenn nur ein Wechselrichter angeschlossen werden soll, muss dieser terminiert werden (siehe folgender
Punkt „Busabschluss“)
Wechselrichter untereinander verkabeln
Die Wechselrichter sind untereinander mit geschirmten Datenkabeln über die am SINVERT PVM befindli-
chen RS485-Anschlüsse zu verbinden.

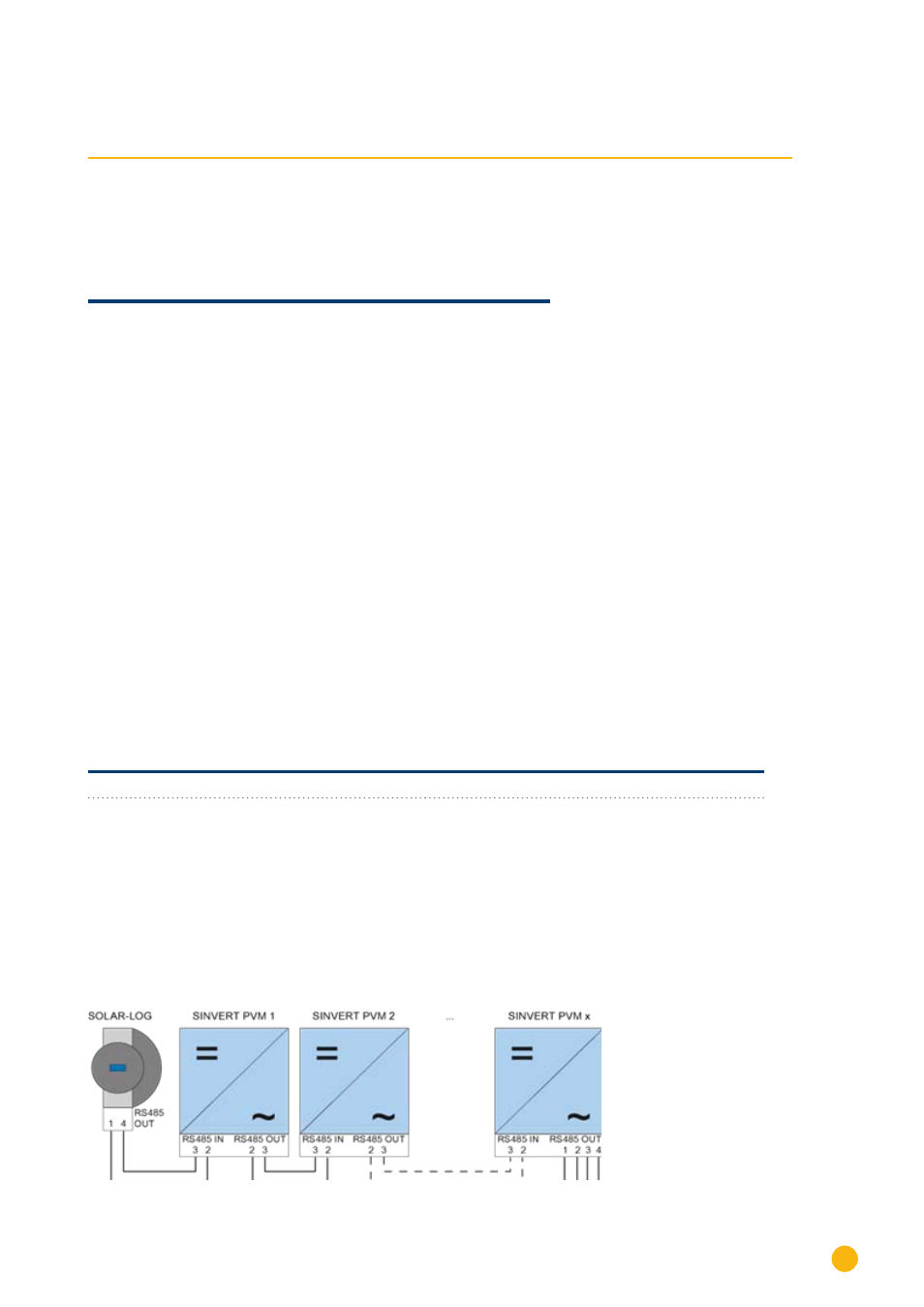

Die nachfolgende Grafik zeigt das prinzipielle Anschlussschema.
Abbildung 12: Siemens – Wechselrichter untereinander verkabeln
